SMC

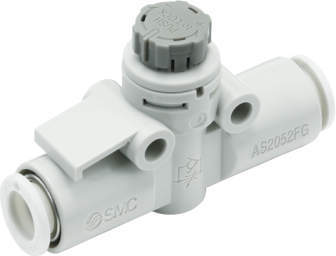

AS2052FG
AS2052FG
AS1002FG
■ステンレスタイプ
■簡単プッシュロック式
・工具レスで簡単ワンプッシュロック。
・スパナを使用する従来の方法に比べ作業効率が飛躍的にアップしました。
・ニードルロックの操作性向上。
■ハンドルの大型化
・ハンドル外径が約2倍に拡大！
・ハンドルが大きく微調整がやりやすい。
■軽量
・質量 約 27％低減。
■流量の再現性が向上
・面当てストッパ（回転ストッパ）の採用により全閉時の（流量0）のハンドル位置が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。
■容易な識別
・識別銘板を貼付けることで多数取付時の識別および流れ向きの識別が可能。

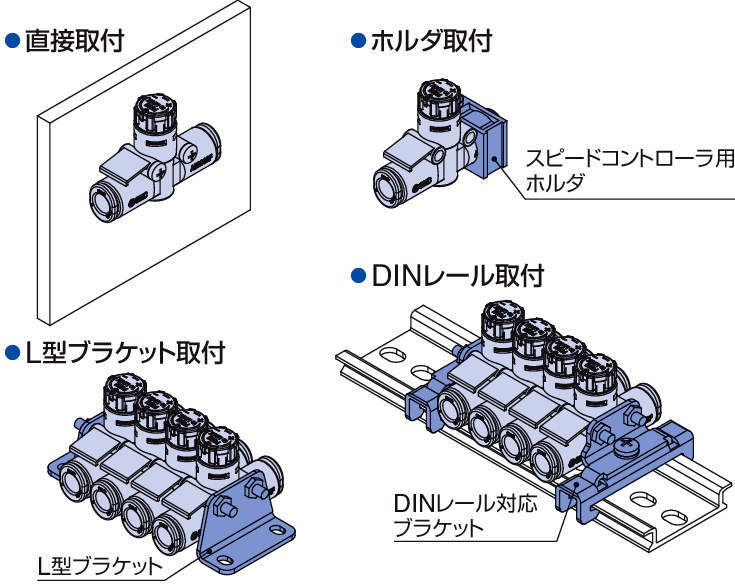

■取付バリエーション
・直接取付、ホルダ取付、DINレール取付、L型ブラケット取付。
69件の型式
AS-FG-A（インライン）
| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |

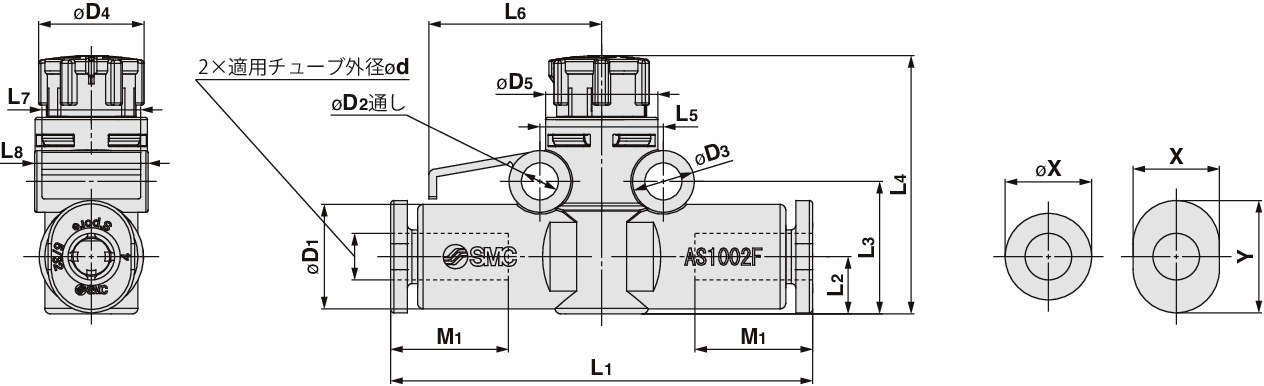

φD2 (mm) |
φD3 (mm) |
φD4 (mm) |
φD5 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
L8 (mm) |
M1 (mm) |
リリースブッシュ寸法 (mm) |
質量 (g) |
オーダーメイド仕様 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | X | Y | |||||||||||||||||||||
| AS1002FG-23A | AS-GF-A | インライン | 100 | ミリ | φ3.2mm | 0.3 | 0.3 | 0.3 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 36.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13.5 | 6.7 | 9.5 | 3.7 | - |
| AS1002FG-23A-X21 | AS-GF-A | インライン | 100 | ミリ | φ3.2mm | 0.3 | 0.3 | 0.3 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 36.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13.5 | 6.7 | 9.5 | 3.7 | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1002FG-04A | AS-GF-A | インライン | 100 | ミリ | φ4mm | 0.4 | 0.3 | 0.2 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 37.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13 | 7.7 | 10 | 4 | - |
| AS1002FG-04A-X21 | AS-GF-A | インライン | 100 | ミリ | φ4mm | 0.4 | 0.3 | 0.2 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 37.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13 | 7.7 | 10 | 4 | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1002FG-04A-X214 | AS-GF-A | インライン | 100 | ミリ | φ4mm | 0.4 | 0.3 | 0.2 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 37.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13 | 7.7 | 10 | 4 | 絞り弁（チェック弁なし） |
| AS1002FG-06A | AS-GF-A | インライン | 100 | ミリ | φ6mm | 0.6 | 0.3 | 0.2 | 0.4 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 40.1 | 6.1 | 12.8 | 25.1 | 24 | 11 | 15.4 | 8.8 | 12.3 | 13 | 9.7 | 12 | 5 | - |
| AS1002FG-06A-X12 | AS-GF-A | インライン | 100 | ミリ | φ6mm | 0.6 | 0.3 | 0.2 | 0.4 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 40.1 | 6.1 | 12.8 | 25.1 | 24 | 11 | 15.4 | 8.8 | 12.3 | 13 | 9.7 | 12 | 5 | 潤滑剤：ワセリン |
| AS1002FG-06A-X21 | AS-GF-A | インライン | 100 | ミリ | φ6mm | 0.6 | 0.3 | 0.2 | 0.4 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 40.1 | 6.1 | 12.8 | 25.1 | 24 | 11 | 15.4 | 8.8 | 12.3 | 13 | 9.7 | 12 | 5 | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1002FG-06A-X214 | AS-GF-A | インライン | 100 | ミリ | φ6mm | 0.6 | 0.3 | 0.2 | 0.4 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 40.1 | 6.1 | 12.8 | 25.1 | 24 | 11 | 15.4 | 8.8 | 12.3 | 13 | 9.7 | 12 | 5 | 絞り弁（チェック弁なし） |
| AS1002FG-01A | AS-GF-A | インライン | 100 | インチ | φ1/8" | 0.3 | 0.3 | 0.3 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 3.3 | 5.5 | 9.4 | 10 | 36.6 | 5.1 | 11.8 | 24.1 | 23 | 11 | 15.4 | 8.8 | 10.1 | 13.5 | 6.7 | 9.5 | 3.7 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1002FG-23A | AS1002FG-23A | P | 2,075 | - | - |
| AS1002FG-23A-X21 | AS1002FG-23A-X21 | P | 2,550 | - | - |
| AS1002FG-04A | AS1002FG-04A | P | 1,950 | - | - |
| AS1002FG-04A-X21 | AS1002FG-04A-X21 | P | 2,425 | - | - |
| AS1002FG-04A-X214 | AS1002FG-04A-X214 | P | 2,100 | - | - |
| AS1002FG-06A | AS1002FG-06A | P | 1,950 | - | - |
| AS1002FG-06A-X12 | AS1002FG-06A-X12 | P | 2,150 | - | - |
| AS1002FG-06A-X21 | AS1002FG-06A-X21 | P | 2,425 | - | - |
| AS1002FG-06A-X214 | AS1002FG-06A-X214 | P | 2,100 | - | - |
| AS1002FG-01A | AS1002FG-01A | P | 2,075 | - | - |
