目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式） ユニバーサルタイプ AS-FS

AS-FS（ユニバーサル）

  • AS-FS（ユニバーサル）

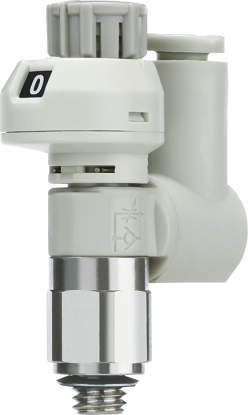

  • ガスケット（M・UNF)

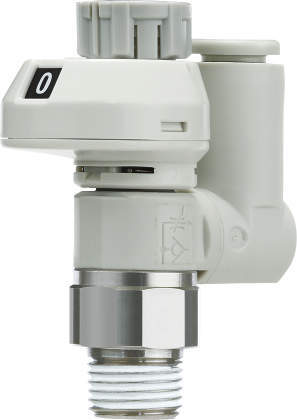

  • シール剤（R・NPT）

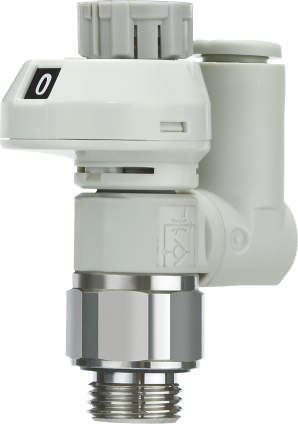

  • パッキン(G)

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

■流量の数値管理が可能な目盛窓
・広い視野角を実現現。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

■流量の再現性が向上
・面当てストッパ（回転ストッパ）の採用により全閉 時（流量0）のハンドル 位置が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。

■チューブの抜き差し性向上
・チューブの配管位置が高くなるため着脱が容易

■パッキンシール方式をラインナップ

#スピードコントローラ
  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 415件中 1-10件

  • 表示件数

415件の型式

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • パッキン(G)

型式 タイプ 形状 ボディ
サイズ		 制御方式 目盛
方向		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5
(mm)		 A
(mm)		 M
(mm)		 W1
(mm)		 Y
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock Unlock lock
AS1301FS1-M5-23 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ3.2mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 7.2 9.6 9.4 11.6 19.4 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 -
AS1301FS1-M5E-23 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ3.2mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 7.2 9.6 9.4 11.6 19.4 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 -
AS1301FS1-M5-04 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 -
AS1301FS1-M5-04-X21 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301FS1-M5-04-X214 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 絞り弁（チェック弁なし）
AS1301FS1-M5E-04 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 -
AS1301FS1-M5E-04-X21 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301FS1-M5-06 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 10.4 9.6 9.4 11.5 20.9 20.4 36.6 39 36.5 35 33.5 13.3 13.6 9.6 8 -
AS1301FS1-M5-06-X21 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 10.4 9.6 9.4 11.5 20.9 20.4 36.6 39 36.5 35 33.5 13.3 13.6 9.6 8 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301FS1-M5-06-X214 AS-FS ユニバーサル 1 メータアウト 180° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 9 10.4 9.6 9.4 11.5 20.9 20.4 36.6 39 36.5 35 33.5 13.3 13.6 9.6 8 絞り弁（チェック弁なし）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1301FS1-M5-23 AS1301FS1-M5-23 P 2,325 - -
AS1301FS1-M5E-23 AS1301FS1-M5E-23 P 2,325 - -
AS1301FS1-M5-04 AS1301FS1-M5-04 P 2,275 - -
AS1301FS1-M5-04-X21 AS1301FS1-M5-04-X21 P 2,850 - -
AS1301FS1-M5-04-X214 AS1301FS1-M5-04-X214 P 2,450 - -
AS1301FS1-M5E-04 AS1301FS1-M5E-04 P 2,275 - -
AS1301FS1-M5E-04-X21 AS1301FS1-M5E-04-X21 P 2,850 - -
AS1301FS1-M5-06 AS1301FS1-M5-06 P 2,275 - -
AS1301FS1-M5-06-X21 AS1301FS1-M5-06-X21 P 2,850 - -
AS1301FS1-M5-06-X214 AS1301FS1-M5-06-X214 P 2,450 - -
