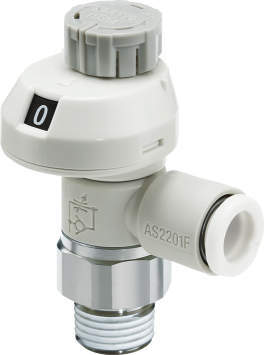

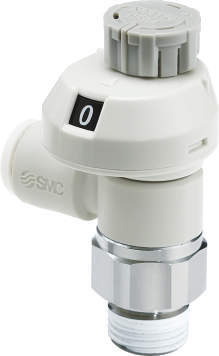

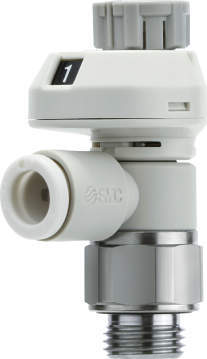

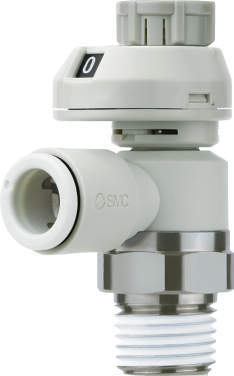

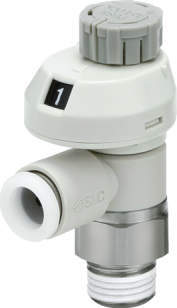

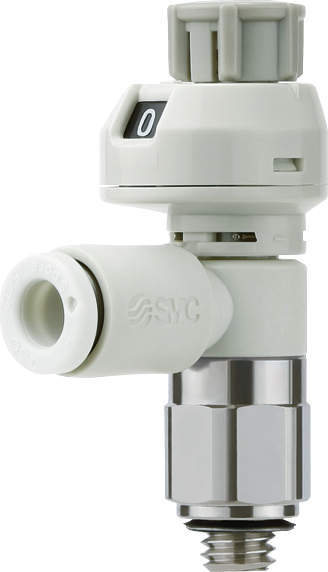

目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式・ステンレス仕様） エルボタイプ AS-FSG

ガスケット（M・UNF)

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • パッキン(G)

  • 目盛窓方向：0°

  • 目盛窓方向：90°

  • 目盛窓方向：270°

■ステンレスタイプ

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

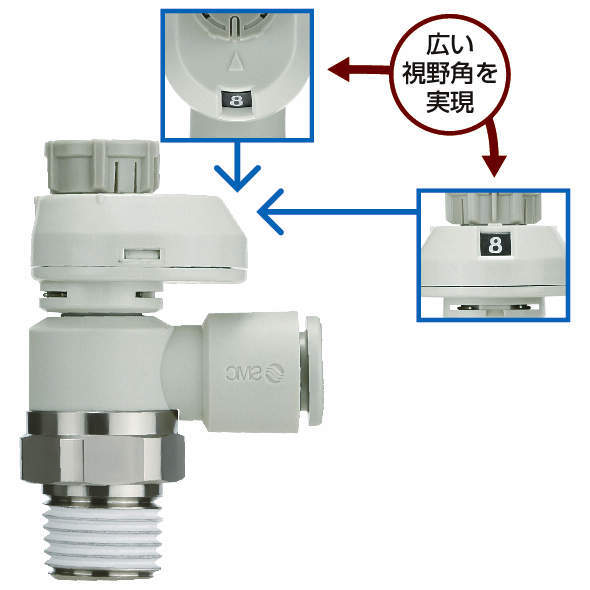

■流量の数値管理が可能な目盛窓
・広い視野角を実現。

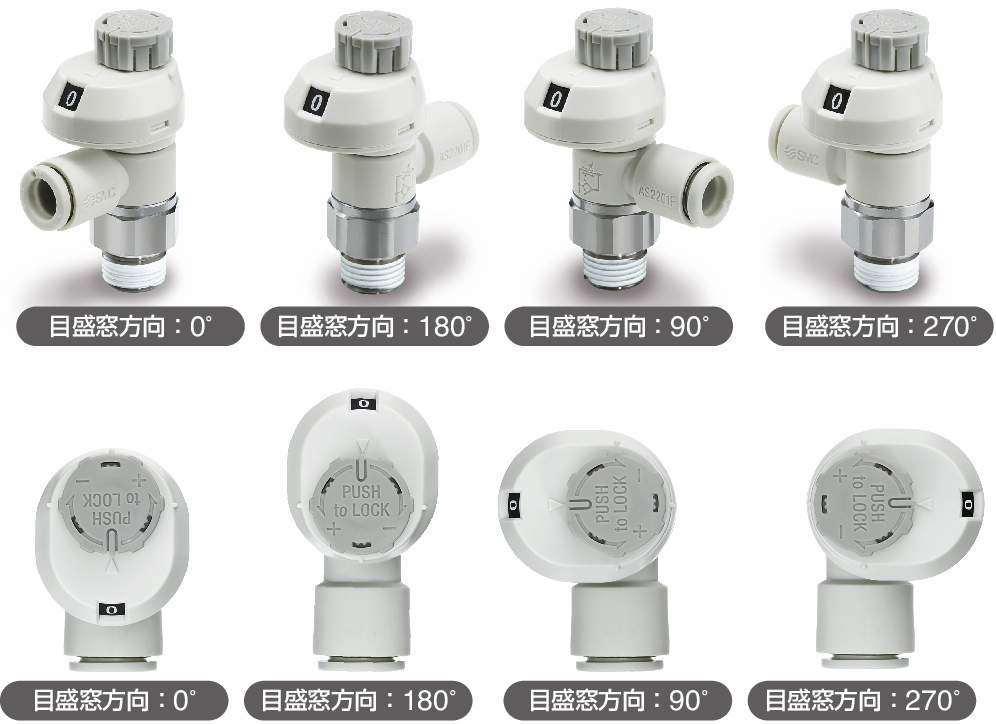

■4方向の目盛窓方向により視認性が向上
・使用状況に合わせせた目盛方向の選択で、点検・保守の工数を削減。
・装置を覗き込まなくても数値の確認が可能
・装置の設計自由度も向上。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

■流量の再現性が向上
・面当てストッパ（回転ストッパ）の採用により全閉 時（流量0）のハンドル 位置が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。

■チューブの抜き差し性向上
・チューブの配管位置が高くなるため着脱が容易

■パッキンシール方式をラインナップ

#スピードコントローラ

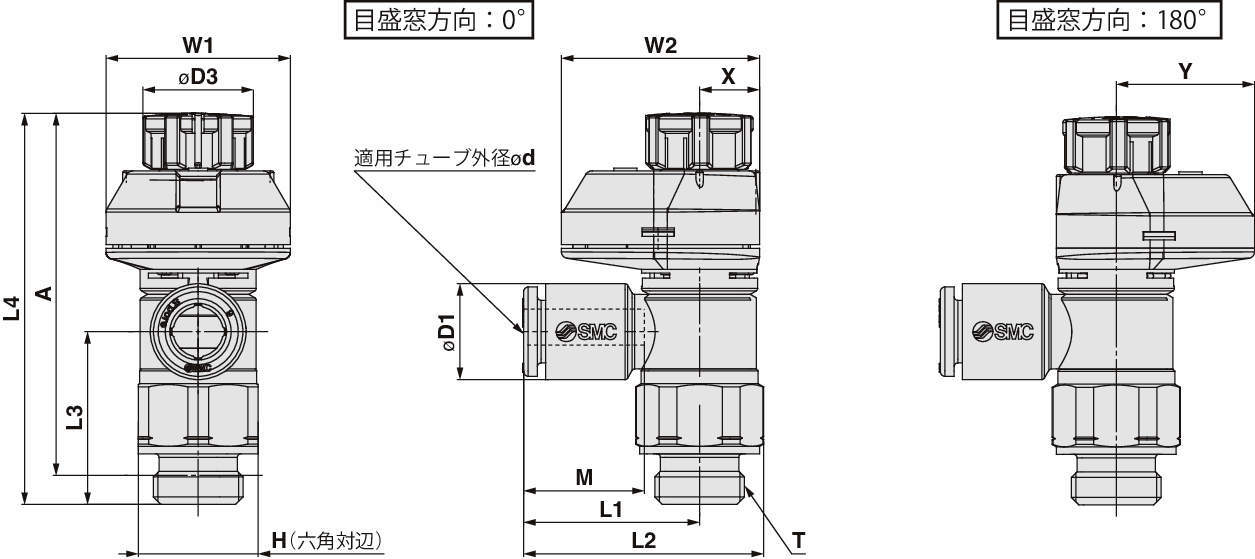

  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 1458件中 1-10件

  • 表示件数

1458件の型式

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • パッキン(G)

型式 タイプ 形状 ボディ
サイズ		 制御方式 目盛
方向		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 A
(mm)		 M
(mm)		 W1
(mm)		 W2
(mm)		 X
(mm)		 Y
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock Unlock lock
AS1201FSG-M5-02 AS-FSG エルボ 1 メータアウト 0° ミリ φ2mm ガスケットシール M M5×0.8 0.2 0.3 0.3 0.2 1MPa 0.1MPa 1.5MPa 8 5.8 9.4 15.8 20.3 16.9 39 36.5 35 33.5 11.9 13.6 15.1 5.5 9.6 7 -
AS1201FSG-M5-23 AS-FSG エルボ 1 メータアウト 0° ミリ φ3.2mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 7.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 -
AS1201FSG-M5-04 AS-FSG エルボ 1 メータアウト 0° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 -
AS1201FSG-M5-04-X12 AS-FSG エルボ 1 メータアウト 0° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 潤滑剤：ワセリン
AS1201FSG-M5-04-X21 AS-FSG エルボ 1 メータアウト 0° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1201FSG-M5-04-X214 AS-FSG エルボ 1 メータアウト 0° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 絞り弁（チェック弁なし）
AS1201FSG-M5-06 AS-FSG エルボ 1 メータアウト 0° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 10.4 9.4 18.6 23.1 16.5 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 8 -
AS1201FSG-M5-06-X21 AS-FSG エルボ 1 メータアウト 0° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 10.4 9.4 18.6 23.1 16.5 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 8 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1201FSG-M5-06-X214 AS-FSG エルボ 1 メータアウト 0° ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 10.4 9.4 18.6 23.1 16.5 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 8 絞り弁（チェック弁なし）
AS1201FSG-M5-01 AS-FSG エルボ 1 メータアウト 0° インチ φ1/8" ガスケットシール M M5×0.8 0.3 0.3 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 7.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1201FSG-M5-02 AS1201FSG-M5-02 P 4,050 - -
AS1201FSG-M5-23 AS1201FSG-M5-23 P 3,925 - -
AS1201FSG-M5-04 AS1201FSG-M5-04 P 3,675 - -
AS1201FSG-M5-04-X12 AS1201FSG-M5-04-X12 P 3,875 - -
AS1201FSG-M5-04-X21 AS1201FSG-M5-04-X21 P 4,250 - -
AS1201FSG-M5-04-X214 AS1201FSG-M5-04-X214 P 3,850 - -
AS1201FSG-M5-06 AS1201FSG-M5-06 P 3,675 - -
AS1201FSG-M5-06-X21 AS1201FSG-M5-06-X21 P 4,250 - -
AS1201FSG-M5-06-X214 AS1201FSG-M5-06-X214 P 3,850 - -
AS1201FSG-M5-01 AS1201FSG-M5-01 P 3,925 - -
