ワンタッチ管継手付スピードコントローラ ユニバーサルタイプ AS-F

AS-F（ユニバーサル）

  • AS-F（ユニバーサル）

  • ガスケット（Uni）ミリ

  • ガスケット（Uni）インチ

  • シール剤（R・NPT）

  • シール剤（R・NPT）

■コンパクト・軽量で優れた流量特性
・高さ方向を短縮、コンパクトな装置設計ができ、しかも有効断面積は従来品と同等以上。

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

■適用チューブサイズにφ2mmサイズを追加

■最高使用圧力1MPaまで使用可能

■適用チューブ
・ナイロン、ソフトナイロン、ポリウレタンの使用が可能です。

■ニードル弁抜け止め機構

■Uniねじタイプをラインナップ
・ねじ込み作業時間を1/3にする新しい管用ねじ。
・各種規格用めねじ（Rc・G・NPT・NPFT）に適用する独自ねじの採用。
・ガスケットシール方式により、ねじ込み時間を大幅に削減。

■オプション
・ニッケルめっきタイプ

#スピードコントローラ

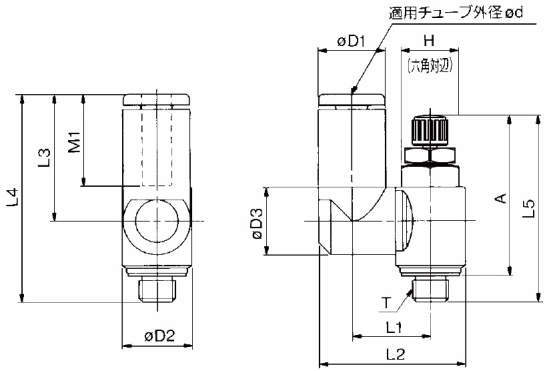

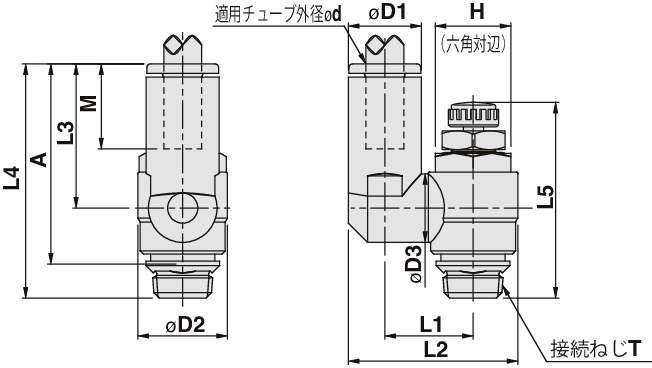

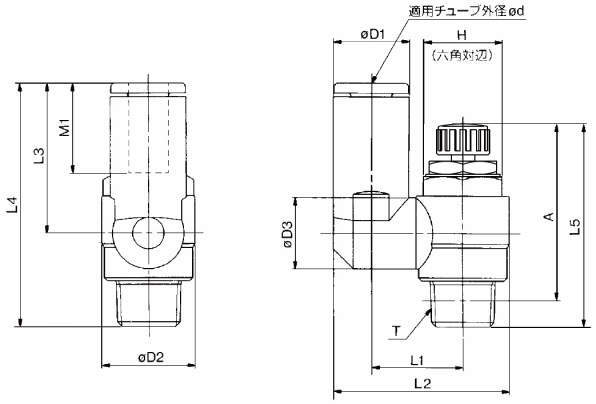

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 1444件中 1-10件

  • 表示件数

1444件の型式

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • ガスケット（Uni）

型式 タイプ 形状 ボディ
サイズ		 制御方式 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5(mm) A(mm) M・M1
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN.
AS1301F-M3-23 AS-F ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 8.4 7.2 7.2 10.1 17.9 17.6 28.3 26.6 24.1 24 21.5 12.7 4 - -
AS1301F-M3-23-X12 AS-F ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 8.4 7.2 7.2 10.1 17.9 17.6 28.3 26.6 24.1 24 21.5 12.7 4 - 潤滑剤：ワセリン
AS1301F-M3-23-X214 AS-F ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 8.4 7.2 7.2 10.1 17.9 17.6 28.3 26.6 24.1 24 21.5 12.7 4 - 絞り弁（チェック弁なし）
AS1301F-M3-23-J AS-F ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 8.4 7.2 7.2 10.1 17.9 17.6 28.3 26.6 24.1 24 21.5 12.7 4 六角ナット（丸形） -
AS1301F-M3-04 AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 - -
AS1301F-M3-04-X12 AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 - 潤滑剤：ワセリン
AS1301F-M3-04-X21 AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 - ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301F-M3-04-X214 AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 - 絞り弁（チェック弁なし）
AS1301F-M3-04-J AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 六角ナット（丸形） -
AS1301F-M3-04-X214-J AS-F ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M3×0.5 20 20 0.06 0.06 0.4 0.2 1MPa 0.1MPa 1.5MPa 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5 六角ナット（丸形） 絞り弁（チェック弁なし）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1301F-M3-23 AS1301F-M3-23 P 2,000 - -
AS1301F-M3-23-X12 AS1301F-M3-23-X12 P 2,200 - -
AS1301F-M3-23-X214 AS1301F-M3-23-X214 P 2,250 - -
AS1301F-M3-23-J AS1301F-M3-23-J P 2,000 - -
AS1301F-M3-04 AS1301F-M3-04 P 1,975 在庫品 -
AS1301F-M3-04-X12 AS1301F-M3-04-X12 P 2,175 - -
AS1301F-M3-04-X21 AS1301F-M3-04-X21 P 2,400 - -
AS1301F-M3-04-X214 AS1301F-M3-04-X214 P 2,225 - -
AS1301F-M3-04-J AS1301F-M3-04-J P 1,975 - -
AS1301F-M3-04-X214-J AS1301F-M3-04-X214-J P 2,225 - -
