AS-F-3（パネルマウント）
AS-F-3（パネルマウント）
AS2001F
AS3001F
■パネルマウントタイプ
・パネル取付板厚：最大3.5mm
■取付け・取外しが容易
・パネルナットの上・下2箇所へ六角ナット部を設けたことにより、状況に応じた取付け、取外しが可能。
120件の型式
AS-F-3（パネルマウント）

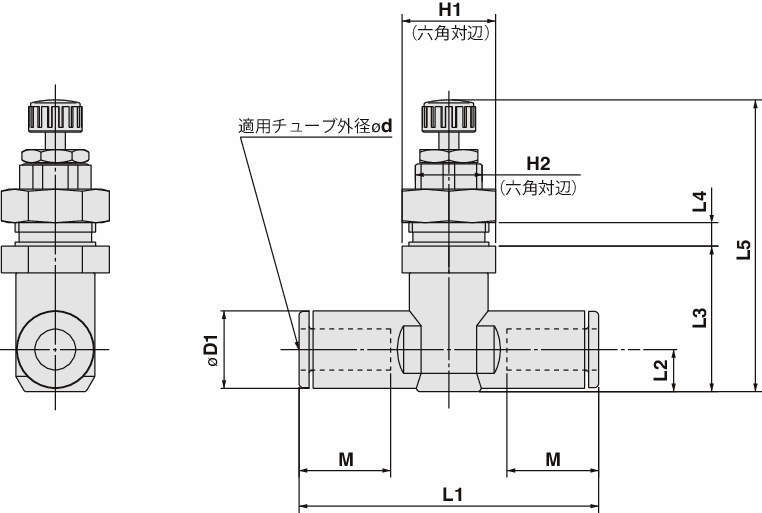

| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) MAX. |
L5(mm) |
M (mm) |
パネルカット 寸法 (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | |||||||||||||||||||
| AS1001F-23-3 | AS-F | インライン（パネルマウント） | 100 | ミリ | φ3.2mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 12 | 8 | 38 | 4.5 | 16.8 | 3.5 | 37.6 | 34.4 | 12.7 | 10.5 | 18 | - | - |
| AS1001F-23-3-J | AS-F | インライン（パネルマウント） | 100 | ミリ | φ3.2mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 12 | 8 | 38 | 4.5 | 16.8 | 3.5 | 37.6 | 34.4 | 12.7 | 10.5 | 18 | ロックナット（丸形） | - |
| AS1001F-23-3-X21-J | AS-F | インライン（パネルマウント） | 100 | ミリ | φ3.2mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 12 | 8 | 38 | 4.5 | 16.8 | 3.5 | 37.6 | 34.4 | 12.7 | 10.5 | 18 | ロックナット（丸形） | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1001F-04-3 | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | - | - |
| AS1001F-04-3-X12 | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | - | 潤滑剤：ワセリン |
| AS1001F-04-3-X21 | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1001F-04-3-X214 | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | - | 絞り弁（チェック弁なし） |
| AS1001F-04-3-J | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | ロックナット（丸形） | - |
| AS1001F-04-3-X21-J | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | ロックナット（丸形） | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1001F-04-3-X214-J | AS-F | インライン（パネルマウント） | 100 | ミリ | φ4mm | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 12 | 8 | 39.2 | 5.2 | 17.4 | 3.5 | 38.2 | 35 | 12.7 | 10.5 | 19 | ロックナット（丸形） | 絞り弁（チェック弁なし） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1001F-23-3 | AS1001F-23-3 | P | 1,925 | - | - |
| AS1001F-23-3-J | AS1001F-23-3-J | P | 1,925 | - | - |
| AS1001F-23-3-X21-J | AS1001F-23-3-X21-J | P | 2,400 | - | - |
| AS1001F-04-3 | AS1001F-04-3 | P | 1,875 | - | - |
| AS1001F-04-3-X12 | AS1001F-04-3-X12 | P | 2,075 | - | - |
| AS1001F-04-3-X21 | AS1001F-04-3-X21 | P | 2,350 | - | - |
| AS1001F-04-3-X214 | AS1001F-04-3-X214 | P | 2,025 | - | - |
| AS1001F-04-3-J | AS1001F-04-3-J | P | 1,875 | - | - |
| AS1001F-04-3-X21-J | AS1001F-04-3-X21-J | P | 2,350 | - | - |
| AS1001F-04-3-X214-J | AS1001F-04-3-X214-J | P | 2,025 | - | - |
