AS-FG（エルボ）
-
![]()
AS-FG（エルボ）
■耐食環境で使用可能なステンレス仕様
・金属部にSUS303を使用
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用に適しています。
■装置にマッチした明るいカラー
・ボディ・リリースブッシュは白色系の樹脂部品を採用。
SMC
ワンタッチ管継手付スピードコントローラ（ステンレス仕様） エルボタイプ AS-FG
詳細仕様
605件の型式
-
ガスケット（M・UNF）
-
シール剤（R・NPT）
| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |

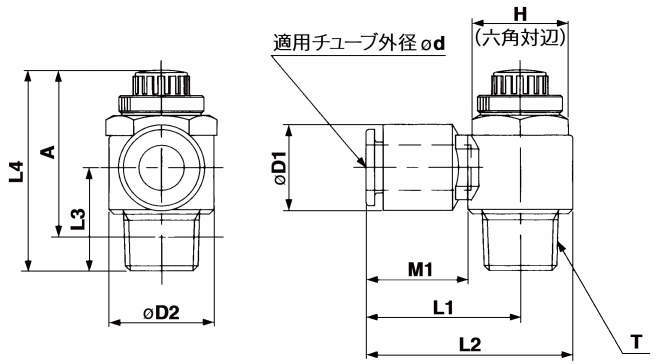

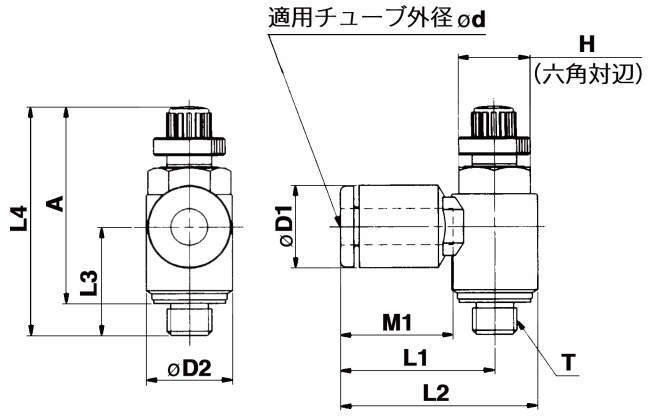

H (mm) |
D1 (mm) |
D2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) | A(mm) |
M1 (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | ||||||||||||||||||
| AS1201FG-M5-23 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | - |
| AS1201FG-M5-23-X12 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | 潤滑剤：ワセリン |
| AS1201FG-M5-23-X21 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1201FG-M5-23-X214 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | 絞り弁（チェック弁なし） |
| AS1201FG-M5-23-J | AS-FG | エルボ | 1 | メータアウト | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | ロックナット（丸形） | - |
| AS1201FG-M5-04 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | - |
| AS1201FG-M5-04-X12 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | 潤滑剤：ワセリン |
| AS1201FG-M5-04-X21 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1201FG-M5-04-X214 | AS-FG | エルボ | 1 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | 絞り弁（チェック弁なし） |
| AS1201FG-M5-04-J | AS-FG | エルボ | 1 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 17.3 | 22.1 | 12.3 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | ロックナット（丸形） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1201FG-M5-23 | AS1201FG-M5-23 | P | 3,075 | - | - |
| AS1201FG-M5-23-X12 | AS1201FG-M5-23-X12 | P | 3,275 | - | - |
| AS1201FG-M5-23-X21 | AS1201FG-M5-23-X21 | P | 3,650 | - | - |
| AS1201FG-M5-23-X214 | AS1201FG-M5-23-X214 | P | 3,250 | - | - |
| AS1201FG-M5-23-J | AS1201FG-M5-23-J | P | 3,075 | - | - |
| AS1201FG-M5-04 | AS1201FG-M5-04 | P | 2,825 | 在庫品 | - |
| AS1201FG-M5-04-X12 | AS1201FG-M5-04-X12 | P | 3,025 | - | - |
| AS1201FG-M5-04-X21 | AS1201FG-M5-04-X21 | P | 3,400 | - | - |
| AS1201FG-M5-04-X214 | AS1201FG-M5-04-X214 | P | 3,000 | - | - |
| AS1201FG-M5-04-J | AS1201FG-M5-04-J | P | 2,825 | - | - |
