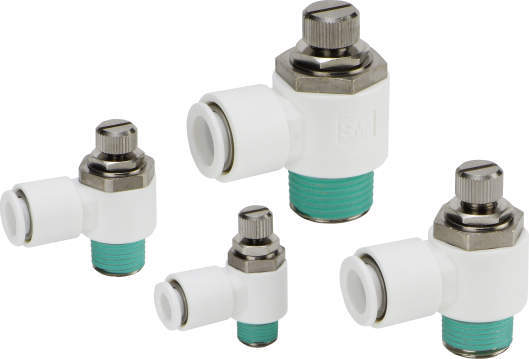

ワンタッチ管継手付スピードコントローラ（難燃性仕様）エルボタイプ AS-F-W2

AS-F-W2（エルボ）

AS-F-W2（エルボ）

このページをプリント
CADをダウンロード
価格・納期を確認

■難燃性（UL-94規格 V-0相当）

■コンパクト・軽量で優れた流量特性

■最高使用圧力1MPaまで使用可能

■適用チューブ材質
・FR2層、FRソフトナイロン。

■ニードル弁抜け止め機構

■標準にてシール付

: #スピードコントローラ

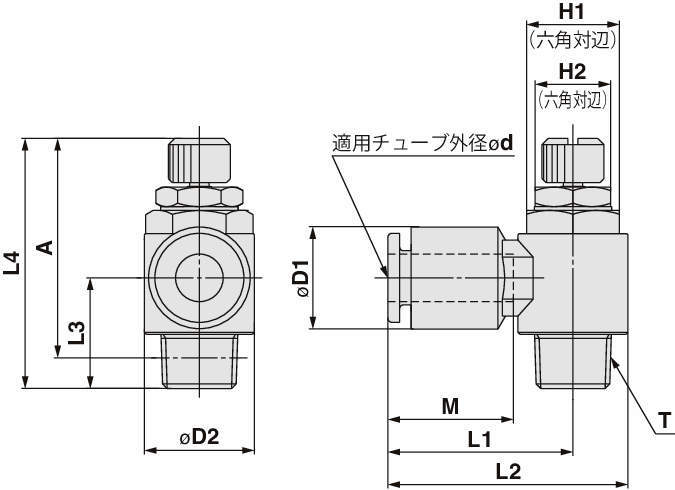

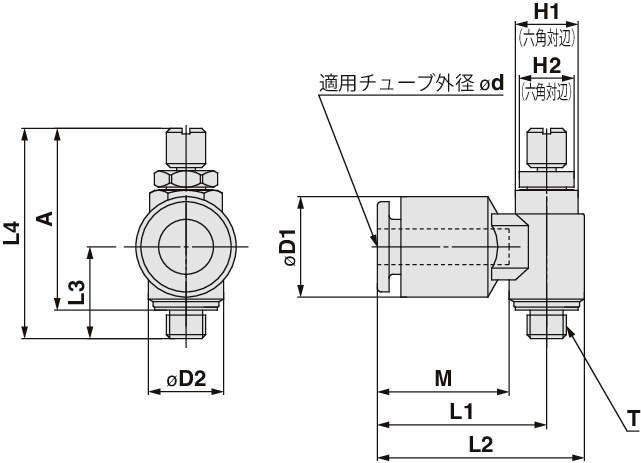

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

34件中 1-10件
表示件数

仕様
価格・納期

34件の型式

型式	タイプ	形状	ボディサイズ	制御方式	適用チューブ		管接続部			流量(L/min(ANR))		C値：音速コンダクタンス(dm³/(s・bar))		b値：臨界圧力比		最高使用圧力	最低使用圧力	保証耐圧力	H1	H2	D1 (mm)	D2 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4(mm)		A(mm)		M (mm)	質量 (g)
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ	自由流れ	制御流れ				(mm)	(mm)						MAX.	MIN.	MAX.	MIN.
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ	自由流れ	制御流れ				(mm)	(mm)						MAX.	MIN.	MAX.	MIN.
AS1201F-M5-06W2	AS-F-W2	エルボ	1	メータアウト	ミリ	φ6mm	ガスケットシール	M	M5×0.8	100	100	0.28	0.28	0.4	0.2	1MPa	0.1MPa	1.5MPa	8	6	11.6	9.6	18.1	22.9	11.7	28.8	26	25.2	22.4	13.5	9
AS2201F-01-06W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ6mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	10	13.2	14.2	23.9	31	13.4	36.4	31.4	33.3	28.3	17	19
AS2201F-01-08W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ8mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	10	15.2	14.2	25.3	32.4	13.4	36.4	31.4	33.3	28.3	18.5	21
AS2201F-01-10W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ10mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	10	18.5	14.2	32.1	39.2	15.2	36.4	31.4	33.3	28.3	21	23
AS2201F-02-06W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ6mm	シール剤付	R	R1/4	390	390	1.1	1.1	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	13.2	18.5	25.2	34.4	17.7	41.1	36.1	35.6	30.6	17	34
AS2201F-02-08W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ8mm	シール剤付	R	R1/4	460	460	1.3	1.3	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	15.2	18.5	27.2	36.4	17.7	41.1	36.1	35.6	30.6	18.5	36
AS2201F-02-10W2	AS-F-W2	エルボ	2	メータアウト	ミリ	φ10mm	シール剤付	R	R1/4	460	460	1.3	1.3	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	18.5	18.5	35.3	44.5	18.3	41.1	36.1	35.6	30.6	21	38
AS3201F-02-06W2	AS-F-W2	エルボ	3	メータアウト	ミリ	φ6mm	シール剤付	R	R1/4	660	660	1.8	1.8	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	14	13.2	23	27.8	39.3	21.3	49.9	44.9	44.4	39.4	17	63
AS3201F-02-08W2	AS-F-W2	エルボ	3	メータアウト	ミリ	φ8mm	シール剤付	R	R1/4	790	790	2.2	2.2	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	14	15.2	23	29.5	41	21.3	49.9	44.9	44.4	39.4	18.5	65
AS3201F-02-10W2	AS-F-W2	エルボ	3	メータアウト	ミリ	φ10mm	シール剤付	R	R1/4	920	920	2.6	2.6	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	14	18.5	23	31.5	43.1	21.3	49.9	44.9	44.4	39.4	21	67

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AS1201F-M5-06W2	AS1201F-M5-06W2	P	2,775	-	-
AS2201F-01-06W2	AS2201F-01-06W2	P	2,175	-	-
AS2201F-01-08W2	AS2201F-01-08W2	P	2,175	-	-
AS2201F-01-10W2	AS2201F-01-10W2	P	2,175	-	-
AS2201F-02-06W2	AS2201F-02-06W2	P	2,450	-	-
AS2201F-02-08W2	AS2201F-02-08W2	P	2,450	-	-
AS2201F-02-10W2	AS2201F-02-10W2	P	2,450	-	-
AS3201F-02-06W2	AS3201F-02-06W2	P	3,025	-	-
AS3201F-02-08W2	AS3201F-02-08W2	P	3,025	-	-
AS3201F-02-10W2	AS3201F-02-10W2	P	3,025	-	-
