ASG-F（エルボ）
-
![]()
ASG-F（エルボ）
-
![]()
ASG-F（エルボ）
■材質：SUS316
・シール材：特殊FKM
・シートリング：SUS303
■適用チューブ材質
・FEP
・PFA
・ナイロン
・ソフトナイロン
・ポリウレタン
・ポリオレフィン
SMC
ワンタッチ管継手付スピードコントローラ（ステンレスボディ） エルボタイプ ASG-F
詳細仕様
48件の型式
-

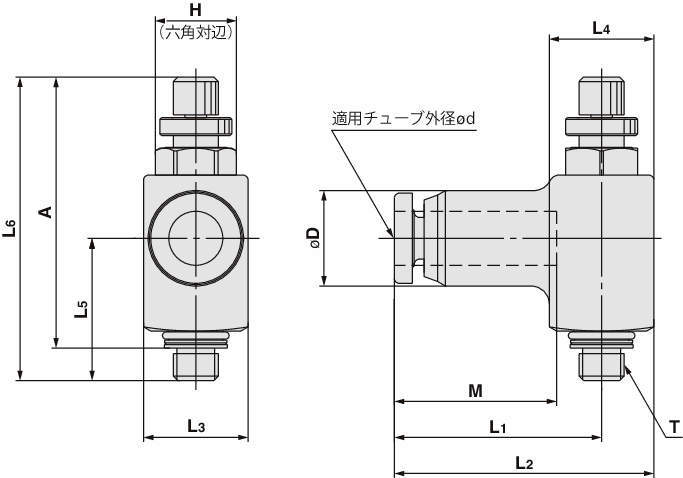

ASG22□□F-M5
-

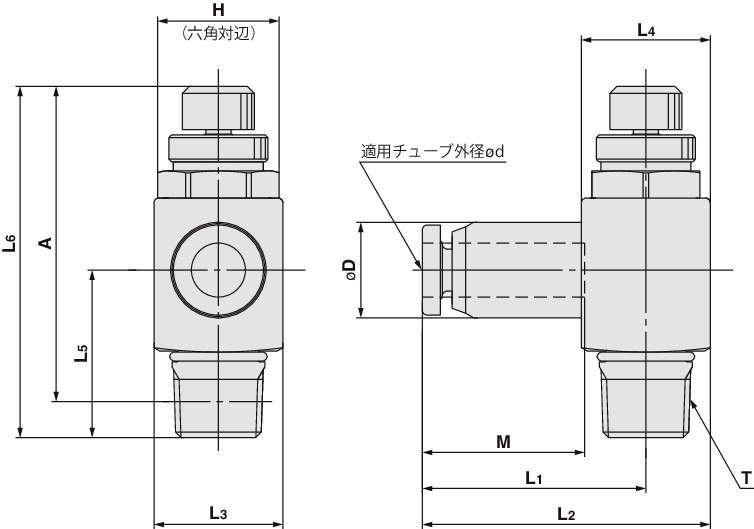

ASG32□□・ASG42□□・ASG52□□・ASG62□□
| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 適用チューブ | 管接続部 | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6(mm) | A(mm) |
M (mm) |
質量 (g) |
オプション | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | ||||||||||||||||||
| ASG220F-M5-04 | ASG-F | エルボ | 2 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 10.6 | 23 | 28.8 | 11.6 | 11.6 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.2 | 25.2 | - |
| ASG220F-M5-04-J | ASG-F | エルボ | 2 | メータアウト | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 10.6 | 23 | 28.8 | 11.6 | 11.6 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.2 | 25.2 | 六角ナット（丸形） |
| ASG220F-M5-06 | ASG-F | エルボ | 2 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 13 | 23.6 | 30.6 | 14 | 14 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.8 | 34.4 | - |
| ASG220F-M5-06-J | ASG-F | エルボ | 2 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 13 | 23.6 | 30.6 | 14 | 14 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.8 | 34.4 | 六角ナット（丸形） |
| ASG221F-M5-04 | ASG-F | エルボ | 2 | メータイン | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 10.6 | 23 | 28.8 | 11.6 | 11.6 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.2 | 25.2 | - |
| ASG221F-M5-04-J | ASG-F | エルボ | 2 | メータイン | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 10.6 | 23 | 28.8 | 11.6 | 11.6 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.2 | 25.2 | 六角ナット（丸形） |
| ASG221F-M5-06 | ASG-F | エルボ | 2 | メータイン | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 13 | 23.6 | 30.6 | 14 | 14 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.8 | 34.4 | - |
| ASG221F-M5-06-J | ASG-F | エルボ | 2 | メータイン | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.3 | 0.3 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 13 | 23.6 | 30.6 | 14 | 14 | 15.8 | 37.2 | 33.7 | 33.7 | 30.2 | 18.8 | 34.4 | 六角ナット（丸形） |
| ASG320F-01-04S | ASG-F | エルボ | 3 | メータアウト | ミリ | φ4mm | シール剤付 | R | R1/8 | 0.55 | 0.55 | 0.2 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 12 | 10.6 | 24.8 | 32 | 14.3 | 14.3 | 18.6 | 44 | 39 | 40 | 35 | 18.2 | 39.4 | - |
| ASG320F-01-04S-J | ASG-F | エルボ | 3 | メータアウト | ミリ | φ4mm | シール剤付 | R | R1/8 | 0.55 | 0.55 | 0.2 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 12 | 10.6 | 24.8 | 32 | 14.3 | 14.3 | 18.6 | 44 | 39 | 40 | 35 | 18.2 | 39.4 | 六角ナット（丸形） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASG220F-M5-04 | ASG220F-M5-04 | P | 8,250 | - | - |
| ASG220F-M5-04-J | ASG220F-M5-04-J | P | 8,250 | - | - |
| ASG220F-M5-06 | ASG220F-M5-06 | P | 8,250 | 在庫品 | - |
| ASG220F-M5-06-J | ASG220F-M5-06-J | P | 8,250 | - | - |
| ASG221F-M5-04 | ASG221F-M5-04 | P | 8,250 | - | - |
| ASG221F-M5-04-J | ASG221F-M5-04-J | P | 8,250 | - | - |
| ASG221F-M5-06 | ASG221F-M5-06 | P | 8,250 | - | - |
| ASG221F-M5-06-J | ASG221F-M5-06-J | P | 8,250 | - | - |
| ASG320F-01-04S | ASG320F-01-04S | P | 8,500 | - | - |
| ASG320F-01-04S-J | ASG320F-01-04S-J | P | 8,500 | - | - |
