低速制御用 ワンタッチ管継手付スピードコントローラ（プッシュロック式） インラインタイプ AS-FM-A・AS-FC-A

AS2025FM/FC-A

  • AS2025FM/FC-A

  • AS2025FM/FC-A

  • A3002FM/FC-A

  • A3002FM/FC-A

  • A1002FM/FC-A（インチ）

■領域の分解能向上により微調整が可能
・AS-FMシリーズ：　1～50mm/s
・AS-FCシリーズ：50～150mm/s

■簡単プッシュロック式
・工具レスで簡単ワンプッシュロック。
・スパナを使用する従来の方法に比べ作業効率が飛躍的にアップしました。
・ニードルロックの操作性向上。

■ハンドルの大型化
・ハンドルが大きく微調整がやりやすい。

■容易な識別
・識別銘板を貼付けることで多数取付時の識別および流れ向きの識別が可能。

#スピードコントローラ

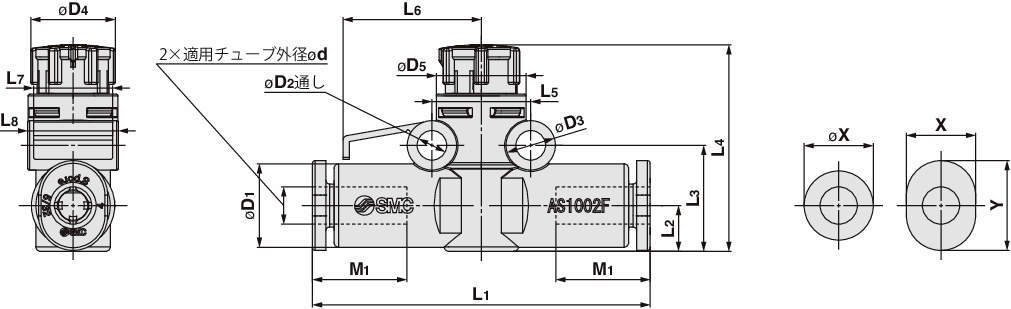

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 47件中 1-10件

  • 表示件数

47件の型式

  • AS-FM/FC-A（インライン）\n

型式 タイプ 形状 ボディ
サイズ		 制御範囲 適用チューブ C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 φD1
(mm)		 φD2
(mm)		 φD3
(mm)		 φD4
(mm)		 φD5
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) L5
(mm)		 L6
(mm)		 L7
(mm)		 L8
(mm)		 M1
(mm)		 リリースブッシュ寸法
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. X Y
AS1002FM-04A AS-FM-A インライン 100 1～50mm/s ミリ φ4mm 0.4 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13 7.7 10 4 -
AS1002FM-04A-X12 AS-FM-A インライン 100 1～50mm/s ミリ φ4mm 0.4 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13 7.7 10 4 潤滑剤：ワセリン
AS1002FM-04A-X21 AS-FM-A インライン 100 1～50mm/s ミリ φ4mm 0.4 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13 7.7 10 4 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1002FM-04A-X214 AS-FM-A インライン 100 1～50mm/s ミリ φ4mm 0.4 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13 7.7 10 4 絞り弁（チェック弁なし）
AS1002FM-06A AS-FM-A インライン 100 1～50mm/s ミリ φ6mm 0.6 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 25.1 24 11 15.4 8.8 12.3 13 9.7 12 5 -
AS1002FM-06A-X12 AS-FM-A インライン 100 1～50mm/s ミリ φ6mm 0.6 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 25.1 24 11 15.4 8.8 12.3 13 9.7 12 5 潤滑剤：ワセリン
AS1002FM-06A-X21 AS-FM-A インライン 100 1～50mm/s ミリ φ6mm 0.6 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 25.1 24 11 15.4 8.8 12.3 13 9.7 12 5 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1002FM-06A-X214 AS-FM-A インライン 100 1～50mm/s ミリ φ6mm 0.6 0.01 0.2 0.4 1.0MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 25.1 24 11 15.4 8.8 12.3 13 9.7 12 5 絞り弁（チェック弁なし）
AS1002FM-23A AS-FM-A インライン 100 1～50mm/s ミリ φ3.2mm 0.3 0.01 0.3 0.4 1.0MPa 0.1MPa 1.5MPa 8.4 3.3 5.5 9.4 10 36.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13.5 6.7 9.5 3.7 -
AS1002FM-01A AS-FM-A インライン 100 1～50mm/s インチ φ1/8" 0.3 0.01 0.3 0.4 1.0MPa 0.1MPa 1.5MPa 8.4 3.3 5.5 9.4 10 36.6 5.1 11.8 24.1 23 11 15.4 8.8 10.1 13.5 6.7 9.5 3.7 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1002FM-04A AS1002FM-04A P 2,000 - -
AS1002FM-04A-X12 AS1002FM-04A-X12 P 2,200 - -
AS1002FM-04A-X21 AS1002FM-04A-X21 P 2,475 - -
AS1002FM-04A-X214 AS1002FM-04A-X214 P 2,150 - -
AS1002FM-06A AS1002FM-06A P 2,000 - -
AS1002FM-06A-X12 AS1002FM-06A-X12 P 2,200 - -
AS1002FM-06A-X21 AS1002FM-06A-X21 P 2,475 - -
AS1002FM-06A-X214 AS1002FM-06A-X214 P 2,150 - -
AS1002FM-23A AS1002FM-23A P 2,050 - -
AS1002FM-01A AS1002FM-01A P 2,050 - -
