低速制御用 目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式） エルボタイプ AS-FSM・AS-FSC

AS-FSM/FSC（エルボ）\n

  • AS-FSM/FSC（エルボ）\n

  • ガスケット（M・UNF）

  • シール剤（R・NPT）

  • パッキン（G）

  • 目盛方向：0℃

  • 目盛方向：90℃

  • 目盛方向：270℃

■領域の分解能向上により微調整が可能
・AS-FSMシリーズ：　1～50mm/s
・AS-FSCシリーズ：50～150mm/s

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

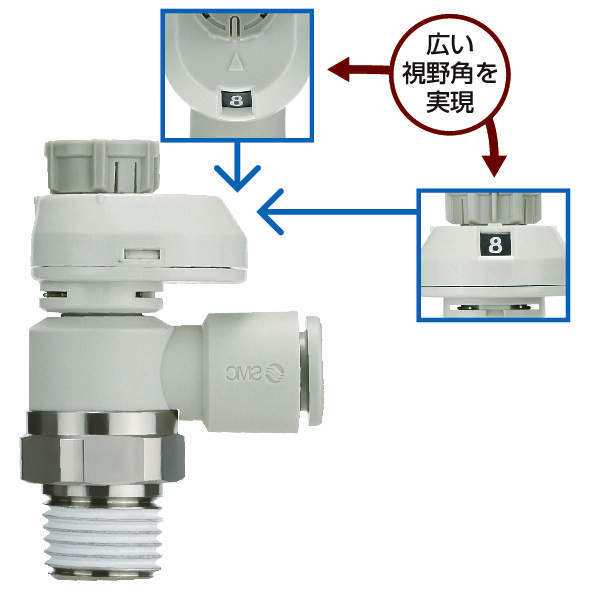

■流量の数値管理が可能な目盛窓
・広い視野角を実現。

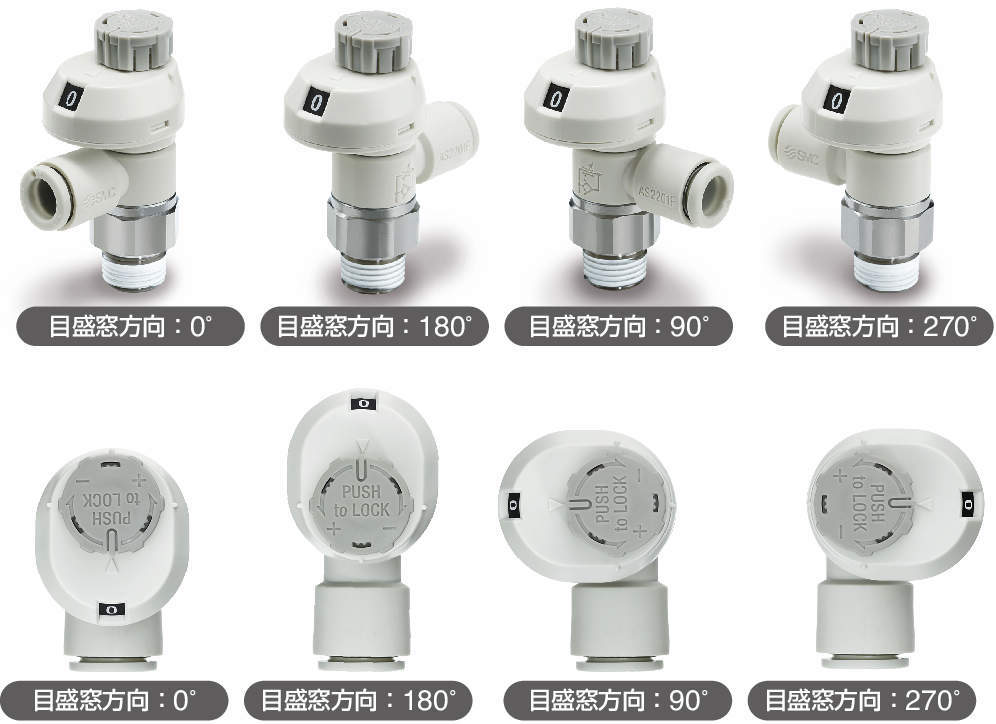

■4方向の目盛窓方向により視認性が向上
・使用状況に合わせせた目盛方向の選択で、点検・保守の工数を削減。
・装置を覗き込まなくても数値の確認が可能
・装置の設計自由度も向上。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

■流量の再現性が向上
・面当てストッパ（回転ストッパ）の採用により全閉 時（流量0）のハンドル 位置が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。

■パッキンシール方式をラインナップ

#スピードコントローラ

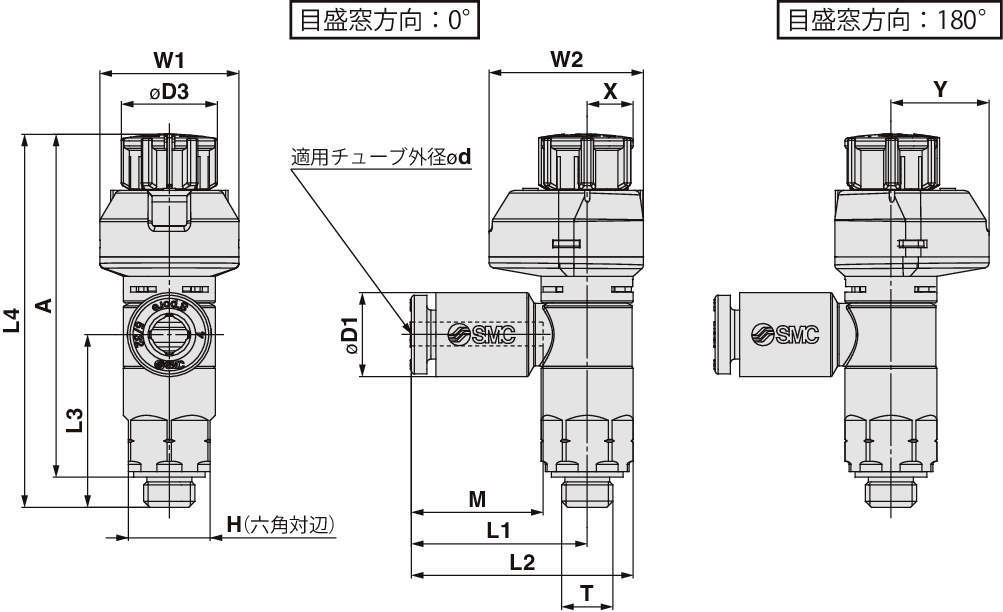

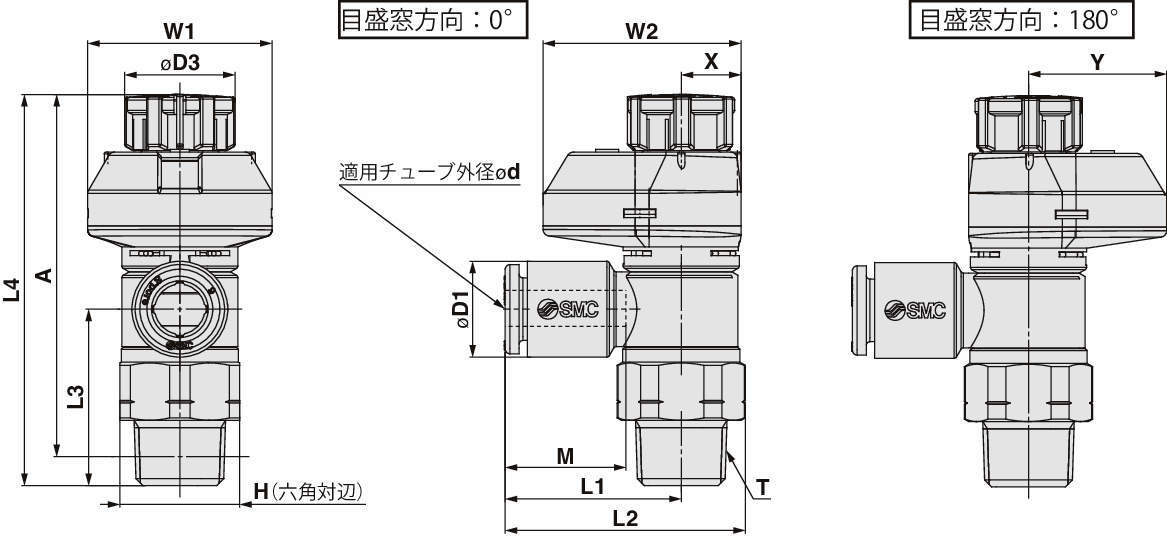

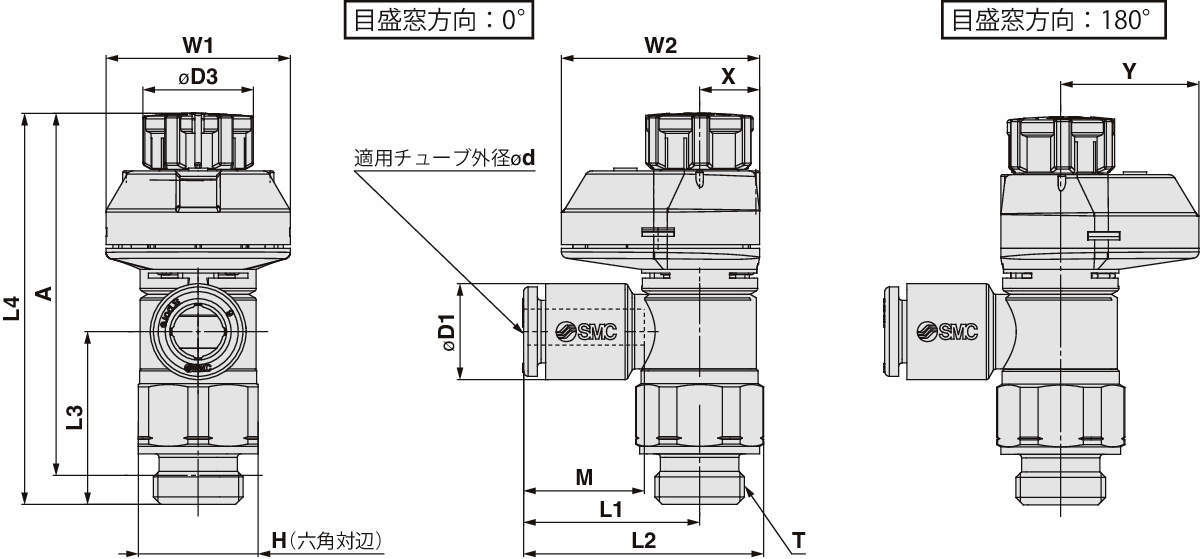

  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 84件中 1-10件

  • 表示件数

84件の型式

  • ガスケット（M・UNF）

  • シール剤（R・NPT）

  • パッキン（G）

型式 タイプ 形状 ボディ
サイズ		 制御方式 制御範囲 目盛
方向		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 A
(mm)		 M
(mm)		 W1
(mm)		 W2
(mm)		 X
(mm)		 Y
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock Unlock lock
AS2201FSM3-02-08S AS-FSM エルボ 2 メータアウト 1～50mm/s 270° ミリ φ8mm シール剤付 R R1/4 1.5 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 13.2 13 23.9 33.2 22.6 49.7 48.3 44.2 42.8 14.2 21.5 24 7.8 16.2 24 -
AS2201FSM3-02-10S AS-FSM エルボ 2 メータアウト 1～50mm/s 270° ミリ φ10mm シール剤付 R R1/4 1.5 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 15.9 13 26.9 36.2 22.6 49.7 48.3 44.2 42.8 15.6 21.5 24 7.8 16.2 25 -
AS2201FSM3-01-06 AS-FSM エルボ 2 メータアウト 1～50mm/s 270° ミリ φ6mm シール剤なし R R1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 10.4 12 19.1 26.2 19.1 43.9 42.4 40.8 39.3 13.3 20 21.5 6.5 15 14 -
AS2201FSM3-G02-10 AS-FSM エルボ 2 メータアウト 1～50mm/s 270° ミリ φ10mm パッキン G G1/4 1.5 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 15.9 13 26.9 36.2 22.6 49.7 48.3 43.2 41.8 15.6 21.5 24 7.8 16.2 28 -
AS1201FSM3-M5E-04 AS-FSM エルボ 1 メータアウト 1～50mm/s 270° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.01 0.4 0.3 1MPa 0.1MPa 1.5MPa 8 8.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 -
AS2201FSM2-02-08S AS-FSM エルボ 2 メータアウト 1～50mm/s 90° ミリ φ8mm シール剤付 R R1/4 1.5 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 13.2 13 23.9 33.2 22.6 49.7 48.3 44.2 42.8 14.2 21.5 24 7.8 16.2 24 -
AS2201FSM2-01-06S AS-FSM エルボ 2 メータアウト 1～50mm/s 90° ミリ φ6mm シール剤付 R R1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 10.4 12 19.1 26.2 19.1 43.9 42.4 40.8 39.3 13.3 20 21.5 6.5 15 14 -
AS1201FSM2-M5E-23 AS-FSM エルボ 1 メータアウト 1～50mm/s 90° ミリ φ3.2mm ガスケットシール M M5×0.8 0.3 0.01 0.4 0.3 1MPa 0.1MPa 1.5MPa 8 7.2 9.4 17.2 21.7 16.9 39 36.5 35 33.5 13.3 13.6 15.1 5.5 9.6 7 -
AS2201FSM1-02-04S AS-FSM エルボ 2 メータアウト 1～50mm/s 180° ミリ φ4mm シール剤付 R R1/4 1.0 0.1 0.3 0.3 1MPa 0.1MPa 1.5MPa 17 8.2 13 20.9 30.2 22.6 49.7 48.3 44.2 42.8 13.3 21.5 24 7.8 16.2 23 -
AS2201FSM1-02-06S AS-FSM エルボ 2 メータアウト 1～50mm/s 180° ミリ φ6mm シール剤付 R R1/4 1.3 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 10.4 13 23.4 32.7 22.6 49.7 48.3 44.2 42.8 13.3 21.5 24 7.8 16.2 23 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS2201FSM3-02-08S AS2201FSM3-02-08S P 3,413 - -
AS2201FSM3-02-10S AS2201FSM3-02-10S P 3,413 - -
AS2201FSM3-01-06 AS2201FSM3-01-06 P 3,125 - -
AS2201FSM3-G02-10 AS2201FSM3-G02-10 P 3,450 - -
AS1201FSM3-M5E-04 AS1201FSM3-M5E-04 P 2,650 - -
AS2201FSM2-02-08S AS2201FSM2-02-08S P 3,413 - -
AS2201FSM2-01-06S AS2201FSM2-01-06S P 3,163 - -
AS1201FSM2-M5E-23 AS1201FSM2-M5E-23 P 2,700 - -
AS2201FSM1-02-04S AS2201FSM1-02-04S P 3,413 - -
AS2201FSM1-02-06S AS2201FSM1-02-06S P 3,413 - -
