低速制御用 目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式） ユニバーサルタイプ AS-FSM・AS-FSC

AS-FSM/FSC（ユニバーサル）

  • AS-FSM/FSC（ユニバーサル）

  • ガスケット（M・UNF）

  • シール剤（R・NPT）

  • パッキン（G）

■領域の分解能向上により微調整が可能
・AS-FSMシリーズ：　1～50mm/s
・AS-FSCシリーズ：50～150mm/s

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

■流量の数値管理が可能な目盛窓
・広い視野角を実現現。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

■パッキンシール方式をラインナップ

#スピードコントローラ

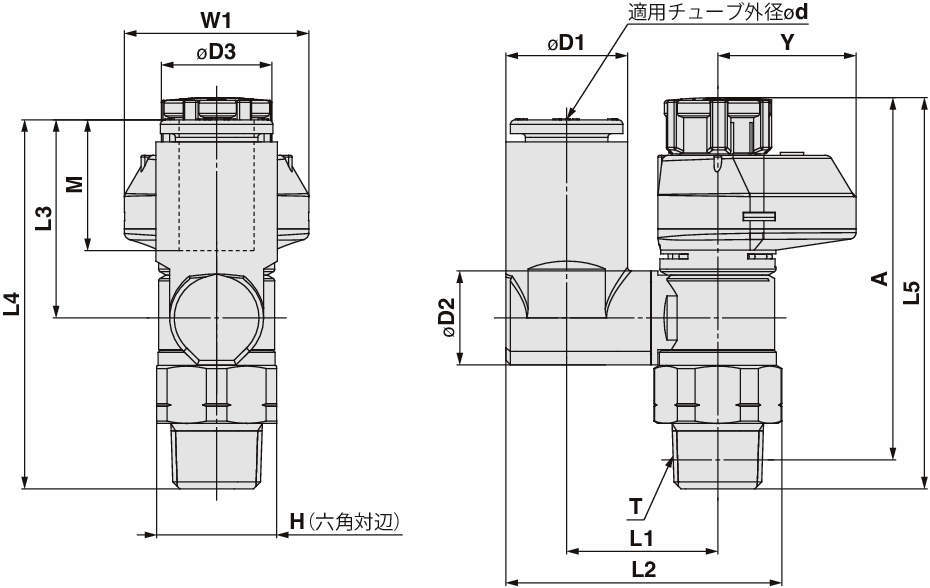

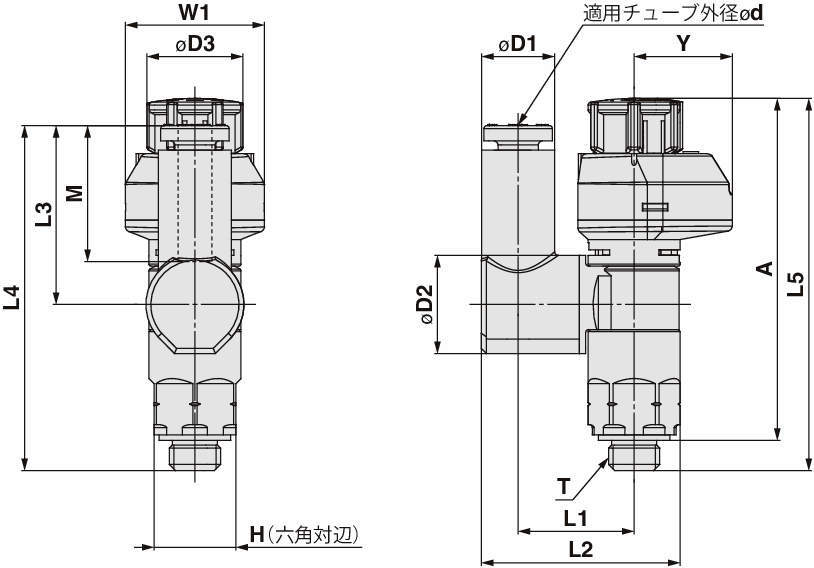

  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 23件中 1-10件

  • 表示件数

23件の型式

  • ガスケット（M・UNF）

  • シール剤（R・NPT）

  • パッキン（G）

型式 タイプ 形状 ボディ
サイズ		 制御方式 制御範囲 目盛
方向		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5
(mm)		 A
(mm)		 M
(mm)		 W1
(mm)		 Y
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock Unlock lock
AS2301FSM1-02-04S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ4mm シール剤付 R R1/4 1.0 0.1 0.3 0.3 1MPa 0.1MPa 1.5MPa 17 8.2 12.9 13 16.5 29.9 17.5 40.1 49.7 48.3 44.2 42.8 13.3 21.5 16.2 24 -
AS2301FSM1-01-04S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ4mm シール剤付 R R1/8 0.6 0.03 0.2 0.3 1MPa 0.1MPa 1.5MPa 13 8.2 9.6 12 13.9 25.1 17.5 36 43.9 42.4 40.8 39.3 13.3 20 15 14 -
AS2301FSM1-01-06S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ6mm シール剤付 R R1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 10.4 9.6 12 13.9 26.2 20.4 38.8 43.9 42.4 40.8 39.3 13.3 20 15 15 -
AS2301FSM1-01-08S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ8mm シール剤付 R R1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 13.2 10.2 12 16.4 30.1 21.5 40 43.9 42.4 40.8 39.3 14.2 20 15 16 -
AS2301FSM1-02-10 AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ10mm シール剤なし R R1/4 1.5 0.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 15.9 12.9 13 20.9 38.1 24.7 47.3 49.7 48.3 44.2 42.8 17 21.5 16.2 28 -
AS2301FSM1-01-06-X21 AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° ミリ φ6mm シール剤なし R R1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 10.4 9.6 12 13.9 26.2 20.4 38.8 43.9 42.4 40.8 39.3 13.3 20 15 15 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS2301FSM1-N01-01S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° インチ φ1/8" シール剤付 NPT NPT1/8 0.4 0.03 0.2 0.3 1MPa 0.1MPa 1.5MPa 12.7 7.2 9.6 12 13.3 24 17.5 36 43.9 42.4 40.8 39.3 13.3 20 15 14 -
AS2301FSM1-N01-03S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° インチ φ5/32" シール剤付 NPT NPT1/8 0.6 0.03 0.2 0.3 1MPa 0.1MPa 1.5MPa 12.7 8.2 9.6 12 13.9 25.1 17.5 36 43.9 42.4 40.8 39.3 13.3 20 15 14 -
AS2301FSM1-N01-09S AS-FSM ユニバーサル 2 メータアウト 1～50mm/s 180° インチ φ5/16" シール剤付 NPT NPT1/8 0.6 0.03 0.3 0.3 1MPa 0.1MPa 1.5MPa 12.7 13.2 10.2 12 16.4 30.1 21.5 40 43.9 42.4 40.8 39.3 14.2 20 15 16 -
AS1301FSM1-M5E-04 AS-FSM ユニバーサル 1 メータアウト 1～50mm/s 180° ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.01 0.4 0.3 1MPa 0.1MPa 1.5MPa 8 8.2 9.6 9.4 11.5 19.8 17.5 33.8 39 36.5 35 33.5 13.3 13.6 9.6 7 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS2301FSM1-02-04S AS2301FSM1-02-04S P 3,413 - -
AS2301FSM1-01-04S AS2301FSM1-01-04S P 3,163 - -
AS2301FSM1-01-06S AS2301FSM1-01-06S P 3,163 - -
AS2301FSM1-01-08S AS2301FSM1-01-08S P 3,163 - -
AS2301FSM1-02-10 AS2301FSM1-02-10 P 3,375 - -
AS2301FSM1-01-06-X21 AS2301FSM1-01-06-X21 P 3,700 - -
AS2301FSM1-N01-01S AS2301FSM1-N01-01S P 3,213 - -
AS2301FSM1-N01-03S AS2301FSM1-N01-03S P 3,163 - -
AS2301FSM1-N01-09S AS2301FSM1-N01-09S P 3,163 - -
AS1301FSM1-M5E-04 AS1301FSM1-M5E-04 P 2,650 - -
