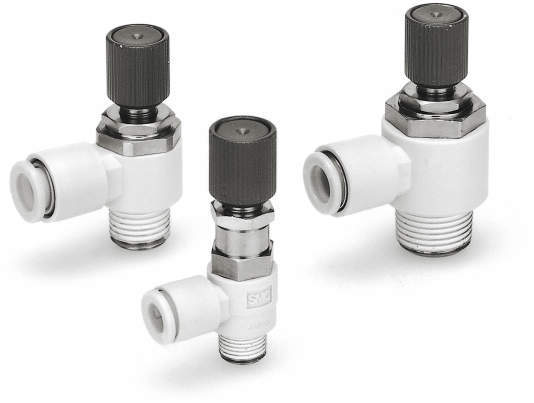

残圧排気弁付・ワンタッチ管継手付スピードコントローラ エルボタイプ AS-FE

AS-FE（エルボ）

  • AS-FE（エルボ）

  • AS-FE（エルボ）

  • AS-FE（エルボ）

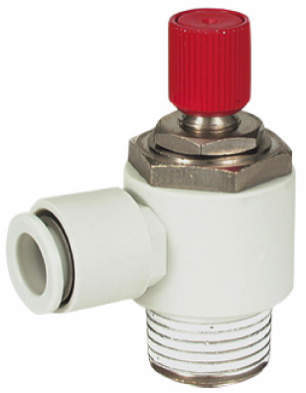

■残圧をワンプッシュで簡単に排気

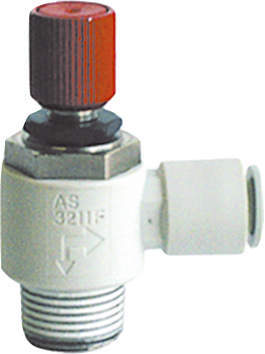

■排気プッシュボタンは目立つ赤色

■メータアウト形／メータイン形の外観識別
・ロックナットで識別します。
・メータアウト形は無電解ニッケルめっき、メータイン形は黒色亜鉛クロメートとなっています。

#スピードコントローラ

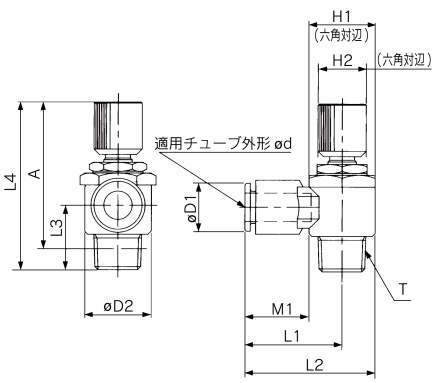

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 77件中 1-10件

  • 表示件数

77件の型式

  • AS-FE（エルボ）

型式 タイプ 形状 ボディ
サイズ		 制御方式 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 残圧排気弁の
音速コンダクタンス
(dm3/(s・bar))		 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H1
(mm)		 H2
(mm)		 D1
(mm)		 D2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) A(mm) M1
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN.
AS2201FE-01-04SK AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/8 180 180 0.5 0.5 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 9.3 14.2 20.4 27.5 13.4 53 48 49.9 49.9 12.7 26 ロックナット(六角) -
AS2201FE-01-04SK-X12 AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/8 180 180 0.5 0.5 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 9.3 14.2 20.4 27.5 13.4 53 48 49.9 49.9 12.7 26 ロックナット(六角) 潤滑剤：ワセリン
AS2201FE-01-04SK-X21 AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/8 180 180 0.5 0.5 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 9.3 14.2 20.4 27.5 13.4 53 48 49.9 49.9 12.7 26 ロックナット(六角) ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS2201FE-01-04SK-X214 AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/8 180 180 0.5 0.5 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 9.3 14.2 20.4 27.5 13.4 53 48 49.9 49.9 12.7 26 ロックナット(六角) 絞り弁（チェック弁なし）
AS2201FE-02-04SK AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/4 260 260 0.72 0.72 0.3 0.3 0.16 1.0MPa 0.1MPa 1.5MPa 17 14 10.4 28.6 25.2 34.4 17.7 51.7 46.7 46.2 46.2 16 36 ロックナット(六角) -
AS2201FE-02-04SK-X12 AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/4 260 260 0.72 0.72 0.3 0.3 0.16 1.0MPa 0.1MPa 1.5MPa 17 14 10.4 28.6 25.2 34.4 17.7 51.7 46.7 46.2 46.2 16 36 ロックナット(六角) 潤滑剤：ワセリン
AS2201FE-02-04SK-X21 AS-FE エルボ 2 メータアウト ミリ φ4mm シール剤付 R R1/4 260 260 0.72 0.72 0.3 0.3 0.16 1.0MPa 0.1MPa 1.5MPa 17 14 10.4 28.6 25.2 34.4 17.7 51.7 46.7 46.2 46.2 16 36 ロックナット(六角) ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS2201FE-01-06SK AS-FE エルボ 2 メータアウト ミリ φ6mm シール剤付 R R1/8 230 230 0.64 0.64 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 11.6 14.2 20.4 27.5 13.4 53 48 49.9 49.9 13.5 27 ロックナット(六角) -
AS2201FE-01-06SK-X12 AS-FE エルボ 2 メータアウト ミリ φ6mm シール剤付 R R1/8 230 230 0.64 0.64 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 11.6 14.2 20.4 27.5 13.4 53 48 49.9 49.9 13.5 27 ロックナット(六角) 潤滑剤：ワセリン
AS2201FE-01-06SK-X21 AS-FE エルボ 2 メータアウト ミリ φ6mm シール剤付 R R1/8 230 230 0.64 0.64 0.2 0.25 0.16 1.0MPa 0.1MPa 1.5MPa 12 12 11.6 14.2 20.4 27.5 13.4 53 48 49.9 49.9 13.5 27 ロックナット(六角) ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS2201FE-01-04SK AS2201FE-01-04SK P 2,625 - -
AS2201FE-01-04SK-X12 AS2201FE-01-04SK-X12 P 2,825 - -
AS2201FE-01-04SK-X21 AS2201FE-01-04SK-X21 P 3,200 - -
AS2201FE-01-04SK-X214 AS2201FE-01-04SK-X214 P 2,800 - -
AS2201FE-02-04SK AS2201FE-02-04SK P 2,875 - -
AS2201FE-02-04SK-X12 AS2201FE-02-04SK-X12 P 3,075 - -
AS2201FE-02-04SK-X21 AS2201FE-02-04SK-X21 P 3,500 - -
AS2201FE-01-06SK AS2201FE-01-06SK P 2,625 在庫品 -
AS2201FE-01-06SK-X12 AS2201FE-01-06SK-X12 P 2,825 - -
AS2201FE-01-06SK-X21 AS2201FE-01-06SK-X21 P 3,200 - -
