ASV-F（エルボ）
-
![]()
ASV-F（エルボ）
■スピードエキゾーストコントローラ
・クイックエキゾーストバルブ ＋ 排気絞り弁を一体化。
■シリンダの高速駆動に対応
■サイレンサを内蔵
■ワンタッチ管継手を内蔵
■黄銅部品はすべて無電解ニッケルめっき
SMC
ワンタッチ管継手内蔵スピードエキゾーストコントローラ エルボタイプ ASV-F
詳細仕様
11件の型式
-

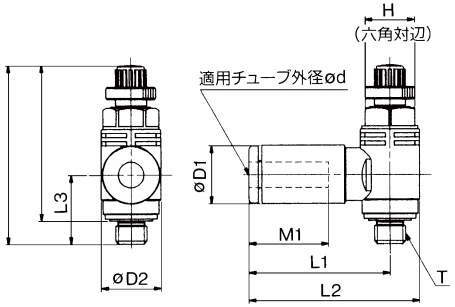

ASV-F（エルボ）
| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 管接続部 | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) | A(mm) |
M1 (mm) |
質量 (g) |
オプション | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | IN→OUT | OUT→EXH | IN→OUT | OUT→EXH | Max. | Min. | Max. | Min. | ||||||||||||||||
| ASV120F-M3-04 | ASV-F | エルボ | 1 | ミリ | φ4mm | ガスケットシール | M | M3×0.5 | 0.06 | 0.06 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 5.5 | 9.3 | 7.2 | 21.4 | 25 | 9.8 | 28.6 | 26.1 | 25.8 | 23.3 | 12.7 | 5 | - |
| ASV120F-M3-04-J | ASV-F | エルボ | 1 | ミリ | φ4mm | ガスケットシール | M | M3×0.5 | 0.06 | 0.06 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 5.5 | 9.3 | 7.2 | 21.4 | 25 | 9.8 | 28.6 | 26.1 | 25.8 | 23.3 | 12.7 | 5 | ロックナット（丸形） |
| ASV220F-M5-04 | ASV-F | エルボ | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 | - |
| ASV220F-M5-04-J | ASV-F | エルボ | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 | ロックナット（丸形） |
| ASV220F-M5-06 | ASV-F | エルボ | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 23.6 | 28.4 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 13.5 | 9 | - |
| ASV220F-M5-06-J | ASV-F | エルボ | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 23.6 | 28.4 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 13.5 | 9 | ロックナット（丸形） |
| ASV220F-U10/32-03 | ASV-F | エルボ | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 | - |
| ASV220F-U10/32-03-J | ASV-F | エルボ | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 | ロックナット（丸形） |
| ASV220F-U10/32-03K | ASV-F | エルボ | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 | ロックナット（六角） |
| ASV220F-U10/32-07 | ASV-F | エルボ | 2 | インチ | φ1/4" | ガスケットシール | UNF | 10/32UNF | 0.26 | 0.26 | 0.15 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 8 | 12 | 9.6 | 23.6 | 28.4 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 13.7 | 9 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASV120F-M3-04 | ASV120F-M3-04 | P | 4,500 | 在庫品 | - |
| ASV120F-M3-04-J | ASV120F-M3-04-J | P | 4,500 | - | - |
| ASV220F-M5-04 | ASV220F-M5-04 | P | 3,250 | 在庫品 | - |
| ASV220F-M5-04-J | ASV220F-M5-04-J | P | 3,250 | - | - |
| ASV220F-M5-06 | ASV220F-M5-06 | P | 3,250 | 在庫品 | - |
| ASV220F-M5-06-J | ASV220F-M5-06-J | P | 3,250 | - | - |
| ASV220F-U10/32-03 | ASV220F-U10/32-03 | P | 3,250 | - | - |
| ASV220F-U10/32-03-J | ASV220F-U10/32-03-J | P | 3,250 | - | - |
| ASV220F-U10/32-03K | ASV220F-U10/32-03K | P | 3,325 | - | - |
| ASV220F-U10/32-07 | ASV220F-U10/32-07 | P | 3,250 | - | - |
