ASV-F（チーズ）
ASV-F（チーズ）
■スピードエキゾーストコントローラ
・クイックエキゾーストバルブ ＋ 排気絞り弁を一体化。
■シリンダの高速駆動に対応
・約2倍の流量が得られます。（スピードコントローラ制御と比較の場合）
■サイレンサを内蔵
■ワンタッチ管継手を内蔵
■難燃性樹脂ボディが標準（UL規格V-0）
■黄銅部品はすべて無電解ニッケルめっき
120件の型式
ASV-F（チーズ）

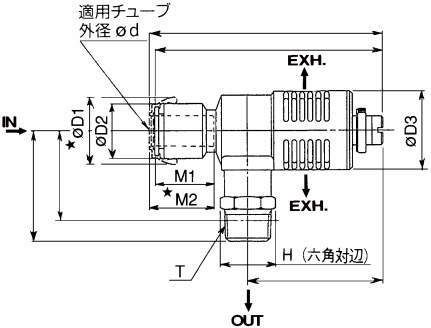

| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 管接続部 | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1(mm) | L2(mm) | L3(mm) |
A1 (mm) |
A2 (mm) |
M1 (mm) |
M2 (mm) |
質量 (g) |
オプション | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | IN→OUT | OUT→EXH | IN→OUT | OUT→EXH | Max. | Min. | Max. | Min. | Max. | Min. | |||||||||||||||||
| ASV310F-01-06S | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 26.5 | 23.4 | 17 | 19 | 22 | - |
| ASV310F-01-06S-J | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 26.5 | 23.4 | 17 | 19 | 22 | ロックナット（丸形） |
| ASV310F-01-06SC | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 26.5 | 23.4 | 17 | 19 | 22 | スパッタカバー付 |
| ASV310F-01-06SC-J | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 26.5 | 23.4 | 17 | 19 | 22 | スパッタカバー付、ロックナット（丸形） |
| ASV310F-01-08S | ASV-F | チーズ | 3 | ミリ | φ8mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 19.3 | 15.2 | 17.6 | 73.8 | 67.8 | 71.8 | 65.8 | 45.8 | 39.8 | 26.5 | 23.4 | 19 | 21 | 23 | - |
| ASV310F-01-08S-J | ASV-F | チーズ | 3 | ミリ | φ8mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 19.3 | 15.2 | 17.6 | 73.8 | 67.8 | 71.8 | 65.8 | 45.8 | 39.8 | 26.5 | 23.4 | 19 | 21 | 23 | ロックナット（丸形） |
| ASV310F-01-08SC | ASV-F | チーズ | 3 | ミリ | φ8mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 19.3 | 15.2 | 17.6 | 73.8 | 67.8 | 71.8 | 65.8 | 45.8 | 39.8 | 26.5 | 23.4 | 19 | 21 | 23 | スパッタカバー付 |
| ASV310F-01-08SC-J | ASV-F | チーズ | 3 | ミリ | φ8mm | シール剤付 | R | R1/8 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 10 | 19.3 | 15.2 | 17.6 | 73.8 | 67.8 | 71.8 | 65.8 | 45.8 | 39.8 | 26.5 | 23.4 | 19 | 21 | 23 | スパッタカバー付、ロックナット（丸形） |
| ASV310F-02-06S | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/4 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 14 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 30.9 | 25.4 | 17 | 19 | 30 | - |
| ASV310F-02-06S-J | ASV-F | チーズ | 3 | ミリ | φ6mm | シール剤付 | R | R1/4 | 1.4 | 1.6 | 0.25 | 0.35 | 1MPa | 0.1MPa | 1.5MPa | 14 | 16.8 | 12.8 | 17.6 | 71.9 | 65.9 | 69.9 | 63.9 | 45.8 | 39.8 | 30.9 | 25.4 | 17 | 19 | 30 | ロックナット（丸形） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASV310F-01-06S | ASV310F-01-06S | P | 3,250 | 在庫品 | - |
| ASV310F-01-06S-J | ASV310F-01-06S-J | P | 3,250 | - | - |
| ASV310F-01-06SC | ASV310F-01-06SC | P | 3,400 | - | - |
| ASV310F-01-06SC-J | ASV310F-01-06SC-J | P | 3,400 | - | - |
| ASV310F-01-08S | ASV310F-01-08S | P | 3,250 | 在庫品 | - |
| ASV310F-01-08S-J | ASV310F-01-08S-J | P | 3,250 | - | - |
| ASV310F-01-08SC | ASV310F-01-08SC | P | 3,400 | - | - |
| ASV310F-01-08SC-J | ASV310F-01-08SC-J | P | 3,400 | - | - |
| ASV310F-02-06S | ASV310F-02-06S | P | 3,250 | 在庫品 | - |
| ASV310F-02-06S-J | ASV310F-02-06S-J | P | 3,250 | - | - |
