ワンタッチ管継手付スピードコントローラ（難燃性仕様・マイナスドライバ調整用）ユニバーサルタイプ AS-F-W2D

AS-F-W2D（ユニバーサル）

AS-F-W2D（ユニバーサル）
AS-F-W2D（ユニバーサル）
AS-F-W2D（ユニバーサル）

このページをプリント
CADをダウンロード
価格・納期を確認

■難燃性樹脂（UL-94規格 V-0相当）採用

■マイナスドライバ調整用
・マイナスドライバで不用意な手動操作を防止。

■ねじの種類：Gねじ

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

: #スピードコントローラ

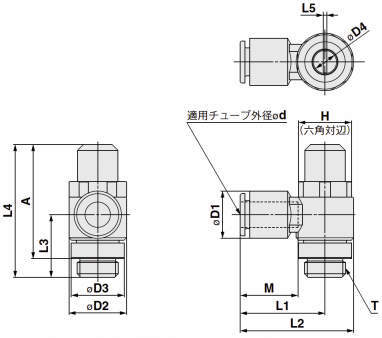

寸法図
カタログ・チラシ
CAD

AS-F-W2D（ユニバーサル）

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

22件中 1-10件
表示件数

仕様
価格・納期

22件の型式

型式	タイプ	形状	ボディサイズ	制御方式	適用チューブ		管接続部			C値：音速コンダクタンス(dm³/(s・bar))		b値：臨界圧力比		最高使用圧力	最低使用圧力	保証耐圧力	H (mm)	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	L5 (mm)	A (mm)	M (mm)	質量 (g)
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ
AS2201F-G01-06W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ6mm	パッキンシール	G	G1/8	0.6	0.7	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	13.2	14.2	14	7.2	23	31	17.6	39.2	1.2	34.7	17	26
AS2201F-G01-08W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ8mm	パッキンシール	G	G1/8	0.6	0.7	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	15.2	14.2	14	7.2	25.3	32.4	17.6	39.2	1.2	34.7	18.5	28
AS2201F-G01-10W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ10mm	パッキンシール	G	G1/8	0.6	0.7	0.2	0.25	1MPa	0.1MPa	1.5MPa	12	18.5	14.2	14	7.2	32.1	39.2	17.6	39.2	1.2	34.7	21	30
AS2201F-G02-06W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ6mm	パッキンシール	G	G1/4	1.1	1.1	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	13.2	18.5	17	7.2	25.2	34.4	20.2	42.8	1.2	36.8	17	46
AS2201F-G02-08W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ8mm	パッキンシール	G	G1/4	1.2	1.3	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	15.2	18.5	17	7.2	27.2	36.4	20.2	42.8	1.2	36.8	18.5	48
AS2201F-G02-10W2D	AS-F-W2D	エルボ	2	メータアウト	ミリ	φ10mm	パッキンシール	G	G1/4	1.2	1.3	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	18.5	18.5	17	7.2	35.3	44.5	20.2	42.8	1.2	36.8	21	50
AS3201F-G03-08W2D	AS-F-W2D	エルボ	3	メータアウト	ミリ	φ8mm	パッキンシール	G	G3/8	1.6	2.2	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	15.2	23	21	9.8	29.7	41.2	22.7	55.6	1.2	49.5	18.5	87
AS3201F-G03-10W2D	AS-F-W2D	エルボ	3	メータアウト	ミリ	φ10mm	パッキンシール	G	G3/8	2.2	2.6	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	18.5	23	21	9.8	31.6	43.1	22.7	55.6	1.2	49.5	21	89
AS3201F-G03-12W2D	AS-F-W2D	エルボ	3	メータアウト	ミリ	φ12mm	パッキンシール	G	G3/8	2.2	2.6	0.2	0.25	1MPa	0.1MPa	1.5MPa	19	20.9	23	21	9.8	32.8	44.3	22.7	55.6	1.2	49.5	22	91
AS4201F-G04-10W2D	AS-F-W2D	エルボ	4	メータアウト	ミリ	φ10mm	パッキンシール	G	G1/2	4.2	4.4	0.3	0.25	1MPa	0.1MPa	1.5MPa	24	18.5	28.6	25	12.4	33.6	47.9	26.8	65.3	1.2	56.7	21	150

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AS2201F-G01-06W2D	AS2201F-G01-06W2D	P	2,225	-	-
AS2201F-G01-08W2D	AS2201F-G01-08W2D	P	2,225	-	-
AS2201F-G01-10W2D	AS2201F-G01-10W2D	P	2,225	-	-
AS2201F-G02-06W2D	AS2201F-G02-06W2D	P	2,500	-	-
AS2201F-G02-08W2D	AS2201F-G02-08W2D	P	2,500	-	-
AS2201F-G02-10W2D	AS2201F-G02-10W2D	P	2,500	-	-
AS3201F-G03-08W2D	AS3201F-G03-08W2D	P	3,250	-	-
AS3201F-G03-10W2D	AS3201F-G03-10W2D	P	3,250	-	-
AS3201F-G03-12W2D	AS3201F-G03-12W2D	P	3,500	-	-
AS4201F-G04-10W2D	AS4201F-G04-10W2D	P	4,550	-	-
