ワンタッチ管継手付スピードコントローラ（金属ボディ・マイナスドライバ調整用）エルボタイプ ASB-D

ASB-D（エルボ）

ASB-D（エルボ）
ガスケット（M・UNF）
シール剤なし（R・NPT）
パッキン（G）
パッキン（G）
パッキン（G）
溶接環境向け仕様

このページをプリント
CADをダウンロード
価格・納期を確認

■外部オール金属により耐環境性向上

■マイナスドライバで流量調整が可能
・不用意な手動操作を防止。

■ニードルロック機構追加
・振動/衝撃による設定位置の変化を防止
・機械の安全性の向上に貢献

■小型化
・高さ寸法 28％削減： 42.8mm → 36.8mm
※AS2201F-G02-□W2Dと、ASB22□1-G02-□の比較

■用途に応じて選べる2タイプ
・一般環境向け（めっきあり）
・溶接環境向け（めっきなし）

: #スピードコントローラ

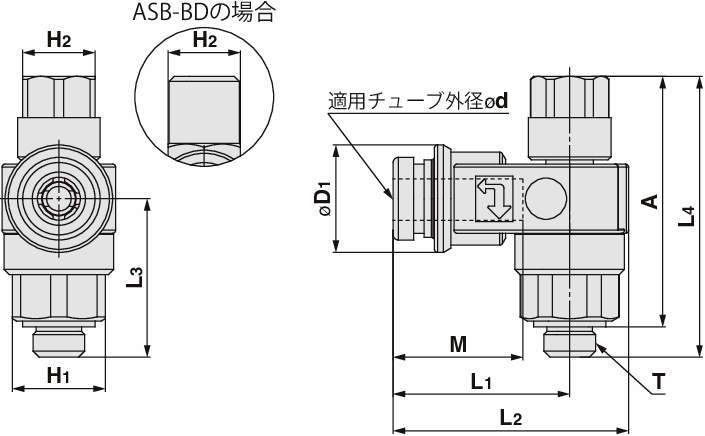

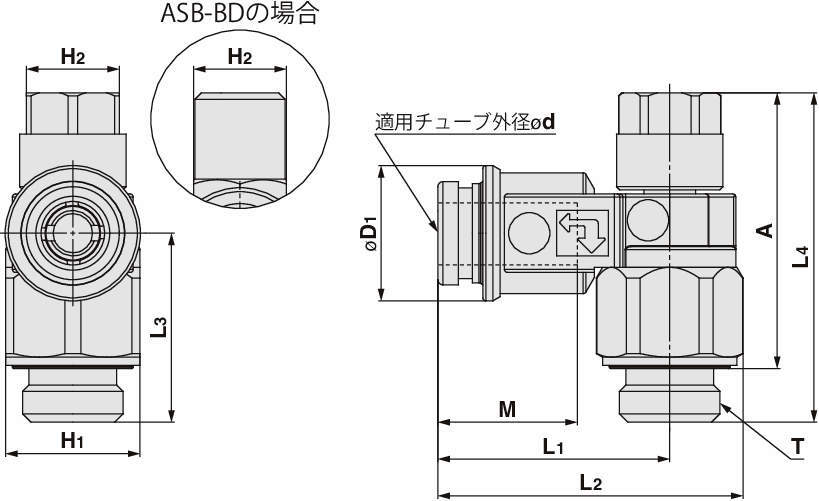

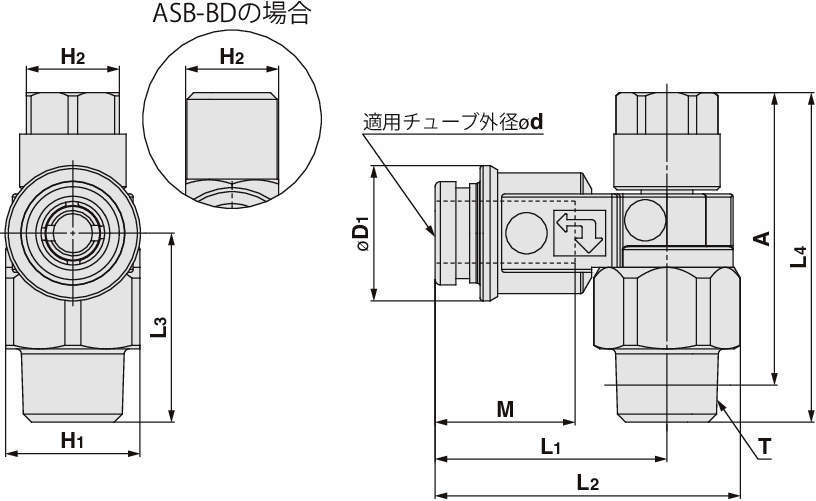

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

25件中 1-10件
表示件数

仕様
価格・納期

25件の型式

型式	タイプ	形状	ボディサイズ	制御方式	適用チューブ		管接続部			C値：音速コンダクタンス(dm³/(s・bar))		b値：臨界圧力比		最高使用圧力	最低使用圧力	保証耐圧力	H1 (mm)	H2 (mm)	D1 (mm)	A (mm) Max.	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm) Max.	M (mm)	質量 (g)
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ
ASB1201-M5-04D	ASB-D	エルボ	1	メータアウト	ミリ	φ4mm	ガスケットシール	M	M5×0.8	0.3	0.3	0.2	0.4	1MPa	0.1MPa	1.5MPa	9	7	10.4	24.8	17.1	22.8	15.4	27.7	12.6	14
ASB1201-M5-06D	ASB-D	エルボ	1	メータアウト	ミリ	φ6mm	ガスケットシール	M	M5×0.8	0.3	0.3	0.2	0.4	1MPa	0.1MPa	1.5MPa	9	7	13.1	24.8	20.8	26.5	14.2	27.7	13.6	17
ASB2201-01-06D	ASB-D	エルボ	2	メータアウト	ミリ	φ6mm	シール剤なし	R	R1/8	0.7	0.7	0.25	0.2	1MPa	0.1MPa	1.5MPa	13	9	13.1	29.1	22.5	29.6	18.3	32.2	13.6	25
ASB2201-01-08D	ASB-D	エルボ	2	メータアウト	ミリ	φ8mm	シール剤なし	R	R1/8	0.7	0.7	0.25	0.2	1MPa	0.1MPa	1.5MPa	13	9	15.1	29.1	25.4	32.5	18.3	32.2	16.1	28
ASB2201-01-06SD	ASB-D	エルボ	2	メータアウト	ミリ	φ6mm	シール剤付	R	R1/8	0.7	0.7	0.25	0.2	1MPa	0.1MPa	1.5MPa	13	9	13.1	29.1	22.5	29.6	18.3	32.2	13.6	25
ASB2201-01-08SD	ASB-D	エルボ	2	メータアウト	ミリ	φ8mm	シール剤付	R	R1/8	0.7	0.7	0.25	0.2	1MPa	0.1MPa	1.5MPa	13	9	15.1	29.1	25.4	32.5	18.3	32.2	16.1	28
ASB2201-02-06D	ASB-D	エルボ	2	メータアウト	ミリ	φ6mm	シール剤なし	R	R1/4	1.4	1.8	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	13.1	32.5	24.7	34	23.2	38	13.6	44
ASB2201-02-08D	ASB-D	エルボ	2	メータアウト	ミリ	φ8mm	シール剤なし	R	R1/4	1.4	1.8	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	15.1	32.5	28.4	37.7	23.2	38	16.1	46
ASB2201-02-10D	ASB-D	エルボ	2	メータアウト	ミリ	φ10mm	シール剤なし	R	R1/4	1.4	1.8	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	18	32.5	30.8	40.1	23.2	38	17.0	51
ASB2201-02-06SD	ASB-D	エルボ	2	メータアウト	ミリ	φ6mm	シール剤付	R	R1/4	1.4	1.8	0.3	0.3	1MPa	0.1MPa	1.5MPa	17	12	13.1	32.5	24.7	34	23.2	38	13.6	44

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ASB1201-M5-04D	ASB1201-M5-04D	P	2,625	-	-
ASB1201-M5-06D	ASB1201-M5-06D	P	2,625	-	-
ASB2201-01-06D	ASB2201-01-06D	P	3,338	-	-
ASB2201-01-08D	ASB2201-01-08D	P	3,338	-	-
ASB2201-01-06SD	ASB2201-01-06SD	P	3,375	-	-
ASB2201-01-08SD	ASB2201-01-08SD	P	3,375	-	-
ASB2201-02-06D	ASB2201-02-06D	P	3,338	-	-
ASB2201-02-08D	ASB2201-02-08D	P	3,338	-	-
ASB2201-02-10D	ASB2201-02-10D	P	3,338	-	-
ASB2201-02-06SD	ASB2201-02-06SD	P	3,375	-	-
