ASN2
-
![]()
ASN2
-
![]()
ASN2
■高い消音特性
・最大流量で消音効果20dB以上。
■シリンダ速度制御が容易
・スピードコントローラと同一のニードル形状。
■ニードルは抜け止め機構
SMC
サイレンサ付排気絞り弁 ASN2
詳細仕様
36件の型式
-
ASN2
| 型式 | タイプ | 管接続部 |
音速コンダクタンス (dm3/(s・bar)) |
臨界圧力比 |
使用 圧力範囲 |
保証 耐圧力 |

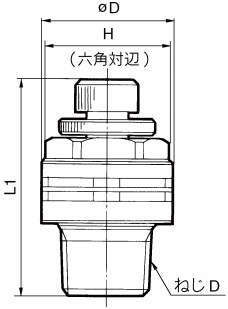

φD (mm) |
L1(mm) |
H (mm) |
質量 (g) |
オプション | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シール方式 | ねじタイプ | 接続口径 | Min. | Max. | ||||||||||
| ASN2-M5 | ASN2 | ガスケットシール | M | M5×0.8 | 0.36 | 0.15 | 0～1MPa | 1.5MPa | 10 | 20.5 | 23.3 | 8 | 5 | - |
| ASN2-M5-J | ASN2 | ガスケットシール | M | M5×0.8 | 0.36 | 0.15 | 0～1MPa | 1.5MPa | 10 | 20.5 | 23.3 | 8 | 5 | ロックナット（丸形） |
| ASN2-U10/32 | ASN2 | ガスケットシール | UNF | 10/32UNF | 0.36 | 0.15 | 0～1MPa | 1.5MPa | 10 | 20.5 | 23.3 | 8 | 5 | - |
| ASN2-U10/32-J | ASN2 | ガスケットシール | UNF | 10/32UNF | 0.36 | 0.15 | 0～1MPa | 1.5MPa | 10 | 20.5 | 23.3 | 8 | 5 | ロックナット（丸形） |
| ASN2-01 | ASN2 | シール材なし | R | R1/8 | 0.72 | 0.35 | 0～1MPa | 1.5MPa | 15 | 29.1 | 34.1 | 12 | 17 | - |
| ASN2-01-J | ASN2 | シール材なし | R | R1/8 | 0.72 | 0.35 | 0～1MPa | 1.5MPa | 15 | 29.1 | 34.1 | 12 | 17 | ロックナット（丸形） |
| ASN2-01-S | ASN2 | シール剤付 | R | R1/8 | 0.72 | 0.35 | 0～1MPa | 1.5MPa | 15 | 29.1 | 34.1 | 12 | 17 | - |
| ASN2-01-S-J | ASN2 | シール剤付 | R | R1/8 | 0.72 | 0.35 | 0～1MPa | 1.5MPa | 15 | 29.1 | 34.1 | 12 | 17 | ロックナット（丸形） |
| ASN2-02 | ASN2 | シール材なし | R | R1/4 | 1.3 | 0.35 | 0～1MPa | 1.5MPa | 20 | 33.7 | 38.7 | 17 | 34 | - |
| ASN2-02-J | ASN2 | シール材なし | R | R1/4 | 1.3 | 0.35 | 0～1MPa | 1.5MPa | 20 | 33.7 | 38.7 | 17 | 34 | ロックナット（丸形） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASN2-M5 | ASN2-M5 | P | 600 | 在庫品 | - |
| ASN2-M5-J | ASN2-M5-J | P | 600 | - | - |
| ASN2-U10/32 | ASN2-U10/32 | P | 600 | - | - |
| ASN2-U10/32-J | ASN2-U10/32-J | P | 600 | - | - |
| ASN2-01 | ASN2-01 | P | 1,000 | 在庫品 | - |
| ASN2-01-J | ASN2-01-J | P | 1,000 | - | - |
| ASN2-01-S | ASN2-01-S | P | 1,038 | 在庫品 | - |
| ASN2-01-S-J | ASN2-01-S-J | P | 1,038 | - | - |
| ASN2-02 | ASN2-02 | P | 1,250 | 在庫品 | - |
| ASN2-02-J | ASN2-02-J | P | 1,250 | - | - |
