AQ-F（エキゾーストポート継手付）
-
![]()
AQ-F（エキゾーストポート継手付）
■省スペース
・IN-OUTの接続配管が直線方向。
■ワンタッチ管継手内蔵。
■軽量（樹脂ボディ）
SMC

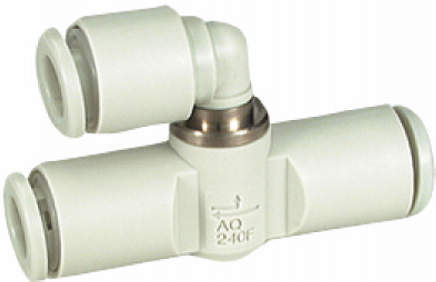

ワンタッチ管継手内蔵クイックエキゾーストバルブ（エキゾーストポート継手付） AQ204F・AQ340F
詳細仕様
5件の型式
-
AQ-F（エキゾーストポート継手付）
| 型式 | タイプ | 形状 | サイズ | 適用チューブ |
D1 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
M1 (mm) |
M2 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径φd | ||||||||||||
| AQ240F-04-04 | AQ240F | イランライン（エキゾーストポート継手付） | 2 | ミリ | φ4mm | 9.3 | 39.2 | 5.2 | 13.7 | 23.5 | 12.9 | 12.9 | 6 |
| AQ240F-06-06 | AQ240F | イランライン（エキゾーストポート継手付） | 2 | ミリ | φ6mm | 11.6 | 40.7 | 6.2 | 14.7 | 26.7 | 13.7 | 13.7 | 8 |
| AQ240F-07-07 | AQ240F | イランライン（エキゾーストポート継手付） | 2 | インチ | φ1/4" | 12 | 40.7 | 6.2 | 15.1 | 27.3 | 13.7 | 13.7 | 8 |
| AQ340F-06-06 | AQ340F | イランライン（エキゾーストポート継手付） | 3 | ミリ | φ6mm | 11.6 | 44.8 | 6.3 | 19.6 | 31.7 | 13.7 | 13.7 | 13 |
| AQ340F-07-07 | AQ340F | イランライン（エキゾーストポート継手付） | 3 | インチ | φ1/4" | 13.2 | 52.2 | 7.1 | 20.0 | 33.1 | 16.8 | 13.7 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AQ240F-04-04 | AQ240F-04-04 | P | 2,125 | 在庫品 | - |
| AQ240F-06-06 | AQ240F-06-06 | P | 2,125 | - | - |
| AQ240F-07-07 | AQ240F-07-07 | P | 2,125 | - | - |
| AQ340F-06-06 | AQ340F-06-06 | P | 2,250 | 在庫品 | - |
| AQ340F-07-07 | AQ340F-07-07 | P | 2,250 | - | - |
