サイレンサ 金属ボディタイプ AN□00

AN□00

  • AN□00

  • AN□00

■金属ボディタイプ

■30dB(A)の消音効果

■小さな通気抵抗

■取付が簡単

#サイレンサ

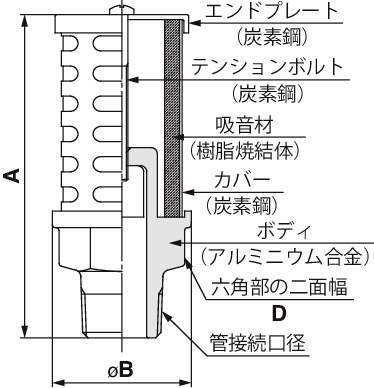

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 10件中 1-10件

  • 表示件数

10件の型式

  • AN500～900

型式 タイプ ボディ
サイズ		 消音効果 管接続部 最高
使用圧力		 有効
断面積
(mm3)		 音速コンダクタンス
C
(dm3/(s・baｒ))		 推奨流量
(m3/min(ANR))		 A
(mm)		 B
(mm)		 D
(mm)		 質量
(g)
ねじタイプ 接続口径
AN500-06 AN500 500 30dB(A) R R3/4 1.0MPa 160 32 12以下 107 46 36 165
AN600-10 AN600 600 30dB(A) R R1 1.0MPa 270 54 20以下 127 50 41 220
AN700-12 AN700 700 30dB(A) R R1・1/4 1.0MPa 440 88 30以下 186 74 50 435
AN800-14 AN800 800 30dB(A) R R1・1/2 1.0MPa 590 118 50以下 217 74 55 510
AN900-20 AN900 900 30dB(A) R R2 1.0MPa 960 192 80以下 256 86 65 740
AN500-N06 AN500 500 30dB(A) NPT NPT3/4 1.0MPa 160 32 12以下 107 46 36 165
AN600-N10 AN600 600 30dB(A) NPT NPT1 1.0MPa 270 54 20以下 127 50 41 220
AN700-N12 AN700 700 30dB(A) NPT NPT1・1/4 1.0MPa 440 88 30以下 186 74 50 435
AN800-N14 AN800 800 30dB(A) NPT NPT1・1/2 1.0MPa 590 118 50以下 217 74 55 510
AN900-N20 AN900 900 30dB(A) NPT NPT2 1.0MPa 960 192 80以下 256 86 65 740

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AN500-06 AN500-06 P 3,125 在庫品 -
AN600-10 AN600-10 P 3,875 在庫品 -
AN700-12 AN700-12 P 8,000 在庫品 -
AN800-14 AN800-14 P 8,750 在庫品 -
AN900-20 AN900-20 P 11,500 在庫品 -
AN500-N06 AN500-N06 P 3,125 - -
AN600-N10 AN600-N10 P 3,875 - -
AN700-N12 AN700-N12 P 8,000 - -
AN800-N14 AN800-N14 P 8,750 - -
AN900-N20 AN900-N20 P 11,500 - -
