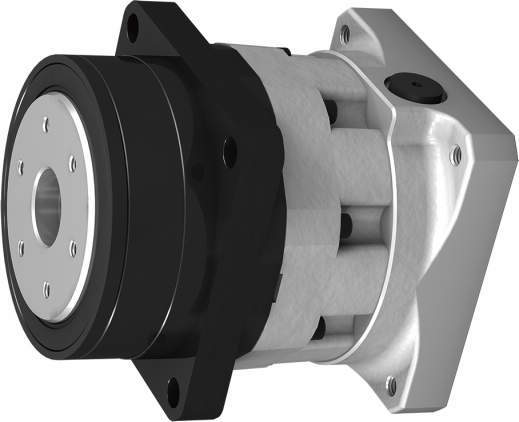

P2タイプ
-
![]()
P2タイプ
■業界トップクラスのコンパクト性
・内歯車付きケースのためコンパクト・高剛性
■高精度・高剛性
・出力軸支持に大径精密アンギュラ軸受を採用していますので、コンパクトなケーシングで大きなラジアル荷重が受けられます。
■ヘリカルギヤ
・高い静粛性を実現しました。
■各サーボモータメーカに対応
・モータアダプターは、各サーボモータメーカの主要モータに対応しています。
■出力軸バリエーション
・標準仕様のフランジ軸以外に、オプションで中実軸(キーレス、キー付)を準備しています。
＜用途＞
・ロボット周辺機器
・FA機器
・工作機械
・工程間搬送ローダー
・木工機械(ルータ・パネルソー)
・ベンディングマシン
・レーザ加工機
・プレス機械(カシメ)
共通仕様
| バックラッシ | 3分 |
|---|---|
| 定格トルク | 350～1500N・m(入力：2000r/min時) |
| 許容ピークトルク | 650～3000N・m |
| モータ容量 | 0.5～37kW(入力：2000r/min時) |
| 減速比 | 4、5、7、10、16、20、25、28、35、40、50、70、100 |
| 入力回転数 | 6000r/min対応(枠番P240 減速比16～100) |
| 減速方式 | 遊星歯車機構(ヘリカルギヤ) |
