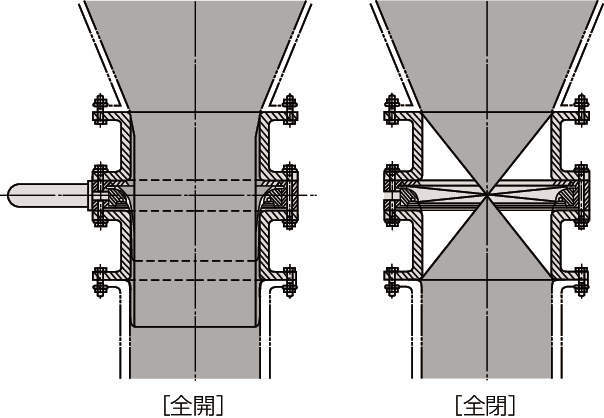

■材料の付着防止、堆積防止に
・耗性の大きい材料や細かい材料を操作する時に使用し、材料がスリーブに付着するのを防ぎ、バルブの動作不良の原因となる材料の堆積を防止します。
・溶融状の材料や液体、空気の流量調整にも使用が可能です。
■取付方法
・スプールは、ホッパフランジやフローコントロールバルブにボルト締めされます。
・連続したシュートやダクトにバルブを挿入する場合、2個のスプールと1個のアダプタスリーブが必要です。
・バルブがホッパやシュートの排出口に取付けられる時は、スプールとスリーブが1個ずつ必要です。
シンフォニアテクノロジー
フローコントロールバルブ｜アダプタスリーブ・アダプタスプール FV・FMV
詳細仕様
2件の型式
-
-

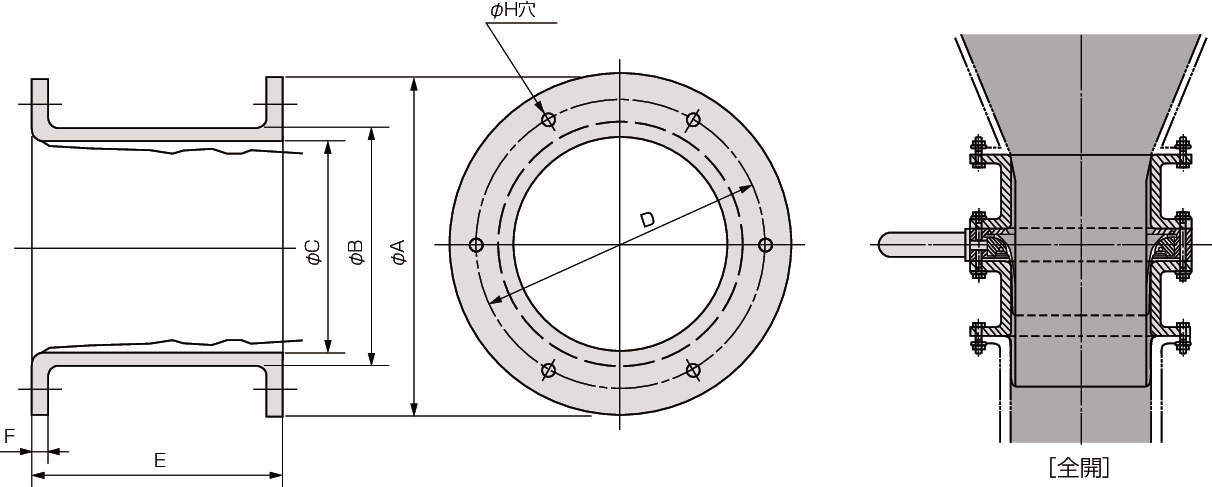

外形寸法図
| 型式 | 適用フローコントロールバルブ | 材質 | A | B | C | D | E | F | H | 穴数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動式 | モータ駆動式 | ||||||||||
| FV-6A/S-A-SLEEVE | FV-6A/6S用 | MFV-6A/6S用 | アルミニウム製 | 230 | 116 | 146 | 214 | 76 | 9 | 9 | 6 |
| FV-8A/S-A-SLEEVE | FV-8A/8S用 | MFV-8A/8S用 | アルミニウム製 | 283 | 217 | 197 | 267 | 76 | 9 | 9 | 6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FV-6A/S-A-SLEEVE | FV-6A/S-A-SLEEVE | P | 16,300 | 在庫品 | 在庫品 |
| FV-8A/S-A-SLEEVE | FV-8A/S-A-SLEEVE | P | 18,600 | 在庫品 | 在庫品 |
