RA
-
![]()
RA
・ロストモーション低減のために軸締結時のボディ変形を抑え、軸穴の同軸度精度を高めました。
共通仕様
| 材質 | 超々ジュラルミン(A7075) |
|---|---|
| 締結方法 | ボルトクランプ |
酒井製作所

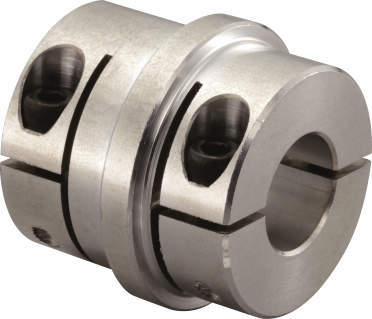

カップリング｜精密固定軸継手 RAシリーズ
詳細仕様
33件の型式
-
RA

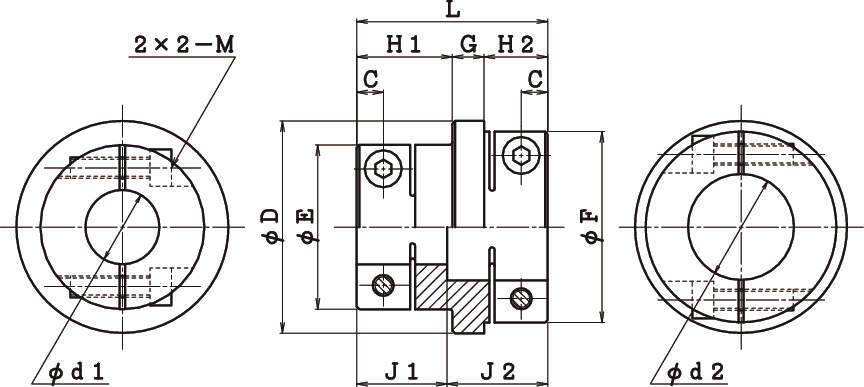

| 型式 | D | E | F | L | G | H1 | H2 | J1 | J2 | C | M |
軸穴径 d1×d2 |
慣性 モーメント (kg・m2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-16C-3-4 | 16 | 13 | 13 | 16 | 2 | 8 | 6 | 8 | 8 | 2.6 | M2 | 3×4 | 0.15×10^-6 | 6 |
| RA-16C-3-5 | 16 | 13 | 13 | 16 | 2 | 8 | 6 | 8 | 8 | 2.6 | M2 | 3×5 | 0.15×10^-6 | 6 |
| RA-16C-4-5 | 16 | 13 | 13 | 16 | 2 | 8 | 6 | 8 | 8 | 2.6 | M2 | 4×5 | 0.15×10^-6 | 6 |
| RA-16C-5-5 | 16 | 13 | 13 | 16 | 2 | 8 | 6 | 8 | 8 | 2.6 | M2 | 5×5 | 0.15×10^-6 | 6 |
| RA-18C-4-5 | 18 | 15 | 15 | 18 | 2 | 9 | 7 | 9 | 9 | 3 | M2.5 | 4×5 | 0.31×10^-6 | 9 |
| RA-18C-5-5 | 18 | 15 | 15 | 18 | 2 | 9 | 7 | 9 | 9 | 3 | M2.5 | 5×5 | 0.31×10^-6 | 9 |
| RA-22C-4-6 | 22 | 15 | 18 | 20 | 3 | 10 | 7 | 10 | 10 | 3 | M2.5 | 4×6 | 0.55×10^-6 | 12 |
| RA-22C-4-8 | 22 | 15 | 18 | 20 | 3 | 10 | 7 | 10 | 10 | 3 | M2.5 | 4×8 | 0.55×10^-6 | 12 |
| RA-22C-5-6 | 22 | 15 | 18 | 20 | 3 | 10 | 7 | 10 | 10 | 3 | M2.5 | 5×6 | 0.55×10^-6 | 12 |
| RA-22C-6-6 | 22 | 18 | 18 | 20 | 3 | 10 | 7 | 10 | 10 | 3 | M2.5 | 6×6 | 0.69×10^-6 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RA-16C-3-4 | RA-16C-3-4 | P | 3,300 | - | 15日間 |
| RA-16C-3-5 | RA-16C-3-5 | P | 3,300 | - | 15日間 |
| RA-16C-4-5 | RA-16C-4-5 | P | 3,300 | - | 15日間 |
| RA-16C-5-5 | RA-16C-5-5 | P | 3,300 | - | 15日間 |
| RA-18C-4-5 | RA-18C-4-5 | P | 3,600 | - | 15日間 |
| RA-18C-5-5 | RA-18C-5-5 | P | 3,600 | - | 15日間 |
| RA-22C-4-6 | RA-22C-4-6 | P | 3,900 | - | 15日間 |
| RA-22C-4-8 | RA-22C-4-8 | P | 3,900 | - | 15日間 |
| RA-22C-5-6 | RA-22C-5-6 | P | 3,900 | - | 15日間 |
| RA-22C-6-6 | RA-22C-6-6 | P | 3,900 | - | 15日間 |
