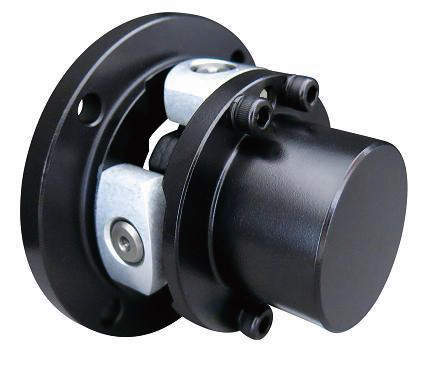

・たわみ材なしで偏心・偏角を無理なく吸収する独創の構造。
・高剛性・高トルク伝達に適した炭素鋼(S45C)ハブを採用。
・軸穴未加工品ですので様々な取付け仕様に合わせていただけます。
・UCRの片側フランジ仕様です。
| ハブ | S45C |
|---|---|
| フランジ | S45C |
| クロスピン | SCM420 |
| メタル | ポリイミド樹脂 |
| アーム | A2017 |
| アーム締付ボルト | SCM435 |
| スプリングワッシャ | SWRH |
7件の型式
UCRF
| 型式 |
許容トルク (N・m) |
最大トルク (N・m) |
許容スラスト荷重 (N) |
許容偏心 (mm) |
許容偏角 (°) |
最高回転速度 (min-1) |
ねじり剛性(N・m/rad) |
慣性モーメント (kg・m2) |
質量 (kg) |
軸穴最大径 (mm) |

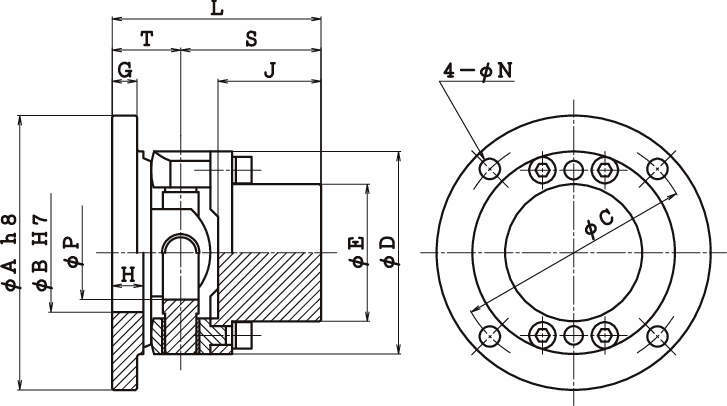

A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
P (mm) |
L (mm) |
S (mm) |
T (mm) |
J (mm) |
G (mm) |
H (mm) |
N (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCRF-34 | 2.5 | 5.0 | 70 | 0.2 | 1 | 6000 | 0.59×10^4 | 0.32×10^-4 | 0.15 | 11 | 50 | 18 | 42 | 34 | 22 | 12 | 32 | 20 | 12 | 14 | 5 | 5.8 | 4.5 |
| UCRF-38 | 5.0 | 10 | 300 | 0.2 | 1 | 6000 | 0.95×10^4 | 0.54×10^-4 | 0.21 | 14 | 54 | 22 | 46 | 38 | 25 | 15 | 39 | 25 | 14 | 17.5 | 6 | 6.5 | 4.5 |
| UCRF-45 | 10 | 20 | 500 | 0.2 | 1 | 6000 | 1.91×10^4 | 1.07×10^-4 | 0.34 | 19 | 62 | 26 | 54 | 45 | 31 | 20 | 47 | 32 | 15 | 23.5 | 6 | 6.5 | 5.5 |
| UCRF-55 | 20 | 40 | 850 | 0.2 | 1 | 6000 | 5.01×10^4 | 3.12×10^-4 | 0.64 | 24 | 78 | 32 | 66 | 55 | 38 | 25 | 58 | 40 | 18 | 30 | 7 | 8 | 6.6 |
| UCRF-65 | 40 | 80 | 1450 | 0.2 | 1 | 6000 | 1.08×10^5 | 6.31×10^-4 | 0.99 | 28 | 88 | 38 | 76 | 65 | 44 | 30 | 67 | 45 | 22 | 33 | 8 | 10 | 6.6 |
| UCRF-80 | 80 | 160 | 2350 | 0.2 | 1 | 6000 | 2.37×10^5 | 1.73×10^-3 | 1.80 | 38 | 110 | 50 | 95 | 80 | 57 | 39 | 80 | 55 | 25 | 41 | 9 | 11 | 9 |
| UCRF-100 | 160 | 320 | 3750 | 0.2 | 1 | 6000 | 4.66×10^5 | 5.40×10^-3 | 3.62 | 42 | 136 | 60 | 118 | 100 | 68 | 45 | 102 | 70 | 32 | 53 | 12 | 15 | 11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCRF-34 | UCRF-34 | P | 5,900 | - | 10日間 |
| UCRF-38 | UCRF-38 | P | 6,600 | - | 10日間 |
| UCRF-45 | UCRF-45 | P | 8,200 | - | 10日間 |
| UCRF-55 | UCRF-55 | P | 10,500 | - | 10日間 |
| UCRF-65 | UCRF-65 | P | 12,900 | - | 10日間 |
| UCRF-80 | UCRF-80 | P | 17,900 | - | 10日間 |
| UCRF-100 | UCRF-100 | P | 25,700 | - | 10日間 |
