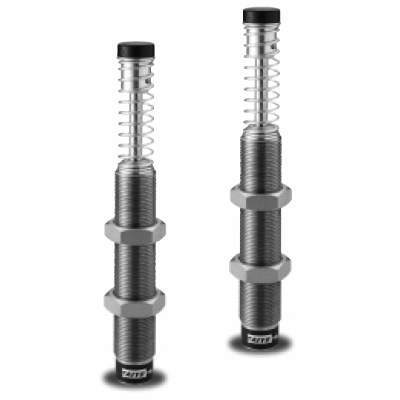

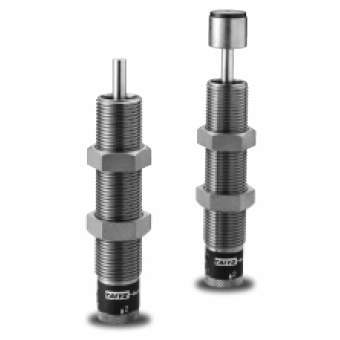

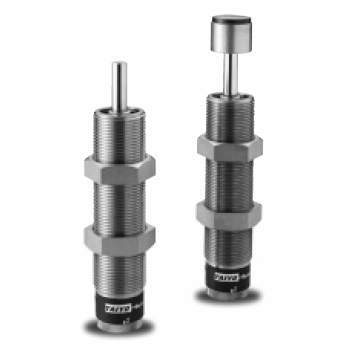

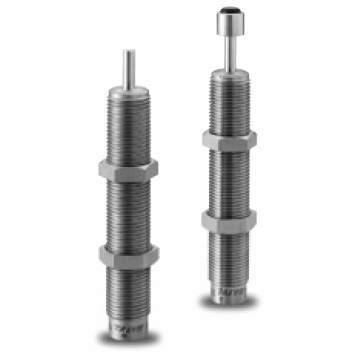

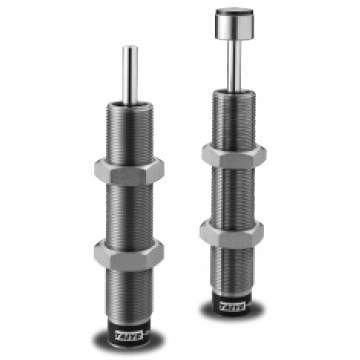

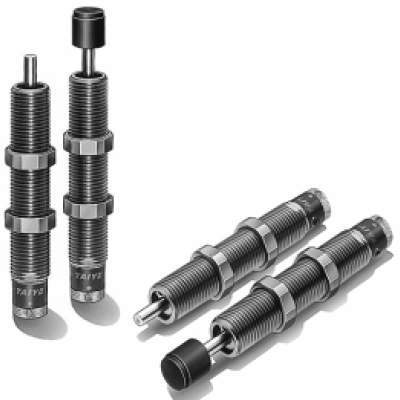

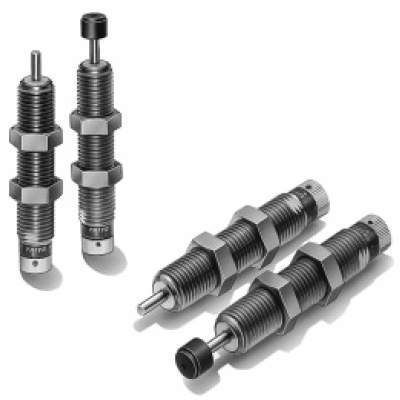

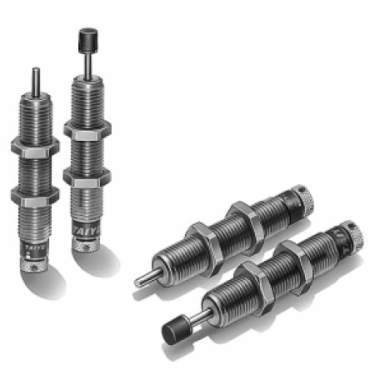

ショックアブソーバ｜ミニソフター（2段モーションWタイプ・アナログ調整式・多孔変則オリフィス） W-A2Mシリーズ

W-A2M10

  • W-A2M10

  • W-A2M12

  • W-A2M14

  • W-A2M16

  • W-A2M20

  • W-A2M25-30

  • W-A2M25-40

  • W-A2M27

2段モーションWタイプ／多孔変則オリフィス／アナログ調整式

■小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。

■吸収エネルギ調整式のショックアブソーバです。

■ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。

■外径にねじ切りを施してあり、ボルトを装着するのと同様な手軽さで取扱いできます。

■小形ながらも衝撃吸収は非常にソフトです。

■耐久性の優れたショックアブソーバです。

■エアシリンダでの衝撃吸収に最適です。

#ショックアブソーバ
#ミニソフター
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 15件中 1-10件

  • 表示件数

15件の型式

型式 シリーズ 外径ねじ
サイズ		 ストローク
(mm)		 支持形式 キャップ 最大吸収
エネルギ
(J)		 吸収
エネルギ範囲
(J)		 相当（等価）
質量範囲
(kg)		 毎分最大
エネルギ容量
(J/min)		 衝突
速度範囲
(m/s)		 最大
効力値
(N)		 ロッド
復帰力
(N)		 ロッド
復帰時間
(s)		 最大使用
サイクル
（回/min）
W-A2M10N008 W-A2M10 M10×1 8 - - 1.77 - 10 58.8 2以下 640 5.88 0.5 60
W-A2M10N008-C W-A2M10 M10×1 8 - キャップ付 1.77 - 10 58.8 2以下 640 5.88 0.5 60
W-A2M12N010 W-A2M12 M12×1 10 - - - 0.981～4.90 30 98.1 2以下 1470 9.81 0.5 60
W-A2M12N010-C W-A2M12 M12×1 10 - キャップ付 - 0.981～4.90 30 98.1 2以下 1470 9.81 0.5 60
W-A2M14N010 W-A2M14 M14×1.5 10 - - - 1.18～5.88 35 147 2以下 1820 9.81 0.5 60
W-A2M14N010-C W-A2M14 M14×1.5 10 - キャップ付 - 1.18～5.88 35 147 2以下 1820 9.81 0.5 60
W-A2M16N012 W-A2M16 M16×1.5 12 - - - 1.96～9.81 50 235 2以下 2650 14.7 0.5 60
W-A2M16N012-C W-A2M16 M16×1.5 12 - キャップ付 - 1.96～9.81 50 235 2以下 2650 14.7 0.5 60
W-A2M20N016SD W-A2M20 M20×1.5 16 基本形 - - 5.88～29.4 200 343 2以下 4900 18.0 0.5 60
W-A2M20S016SD-C W-A2M20 M20×1.5 16 基本形 キャップ付 - 5.88～29.4 200 343 2以下 4900 18.0 0.5 60

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
W-A2M10N008 W-A2M10N008 P 10,600 - 3日間
W-A2M10N008-C W-A2M10N008-C P 10,900 - 3日間
W-A2M12N010 W-A2M12N010 P 10,900 - 3日間
W-A2M12N010-C W-A2M12N010-C P 11,800 在庫品 3日間
W-A2M14N010 W-A2M14N010 P 11,200 - 3日間
W-A2M14N010-C W-A2M14N010-C P 12,300 - 3日間
W-A2M16N012 W-A2M16N012 P 16,700 在庫品 3日間
W-A2M16N012-C W-A2M16N012-C P 17,500 在庫品 3日間
W-A2M20N016SD W-A2M20N016SD P 17,800 在庫品 3日間
W-A2M20S016SD-C W-A2M20S016SD-C P 19,800 在庫品 3日間
