M36、M42、M64を追加！
■アナログ調整式のねじタイプショックアブソーバ
■吸収エネルギ調整式のショックアブソーバです。
■外径にねじ切りを施してあり、ボルトを装着するのと同様の手軽さで取扱いできます。
■衝撃吸収は非常ソフトです。
■最大吸収エネルギ6800Jまで対応します。
■衝突速度範囲を低速、中速、高速で選択できます。
TAIYO

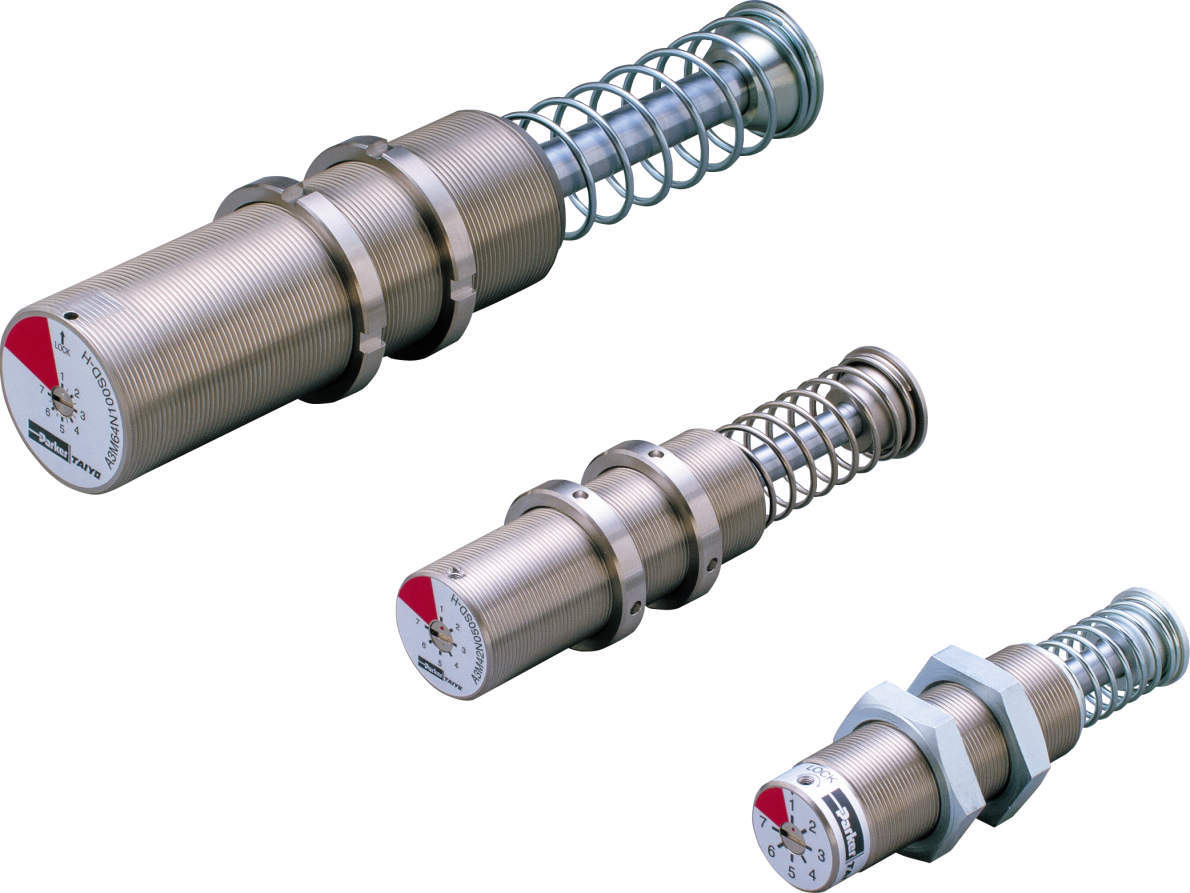

ショックアブソーバ｜ミニソフター（アナログ調整式）A3M
詳細仕様
37件の型式
-

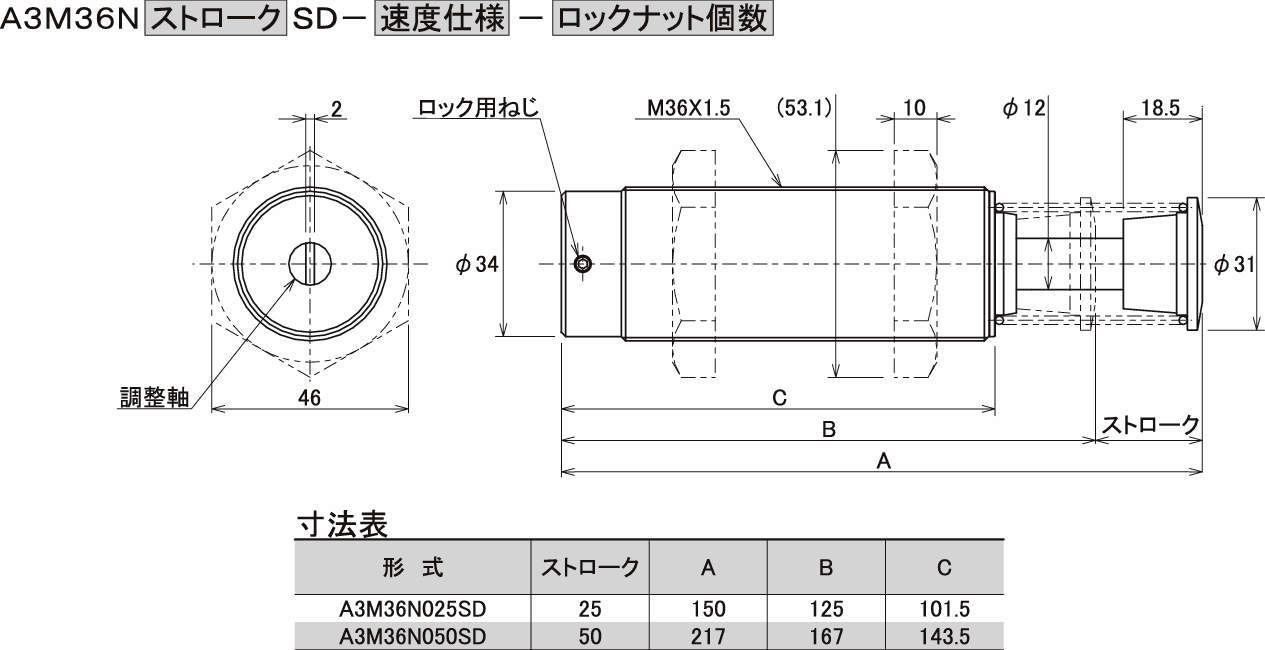

A3M36N外形図
-

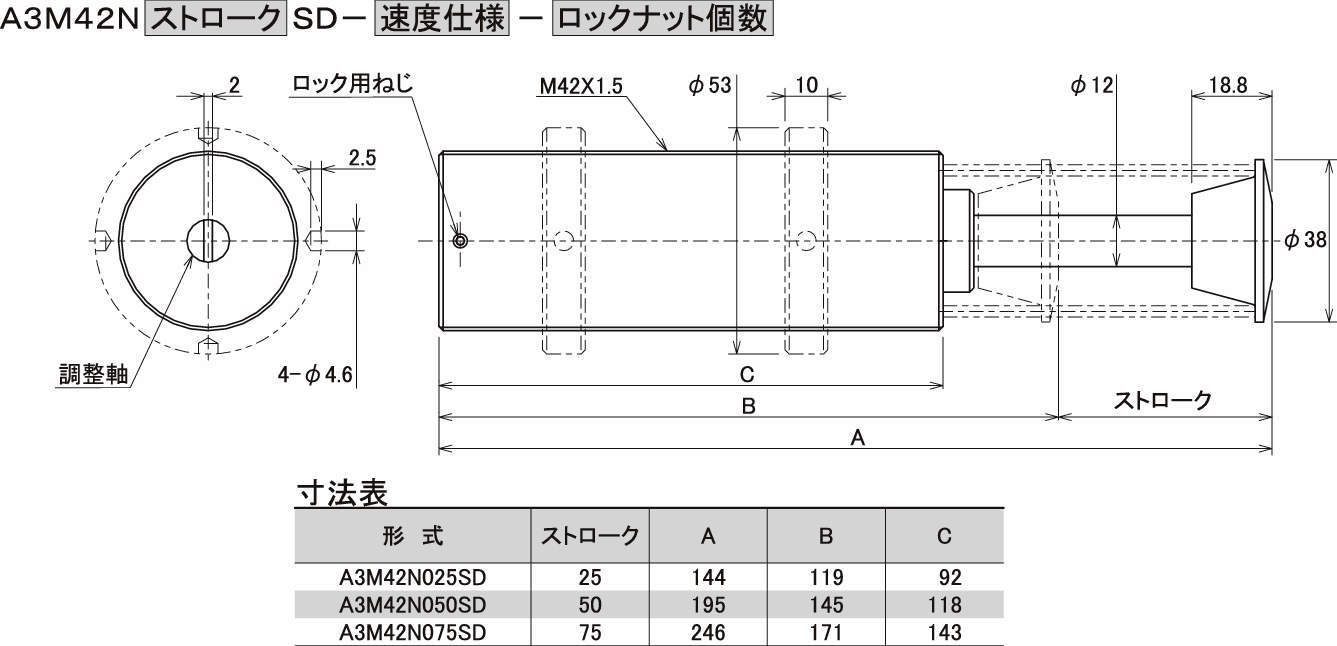

Ａ3Ｍ42Ｎ外形図
-

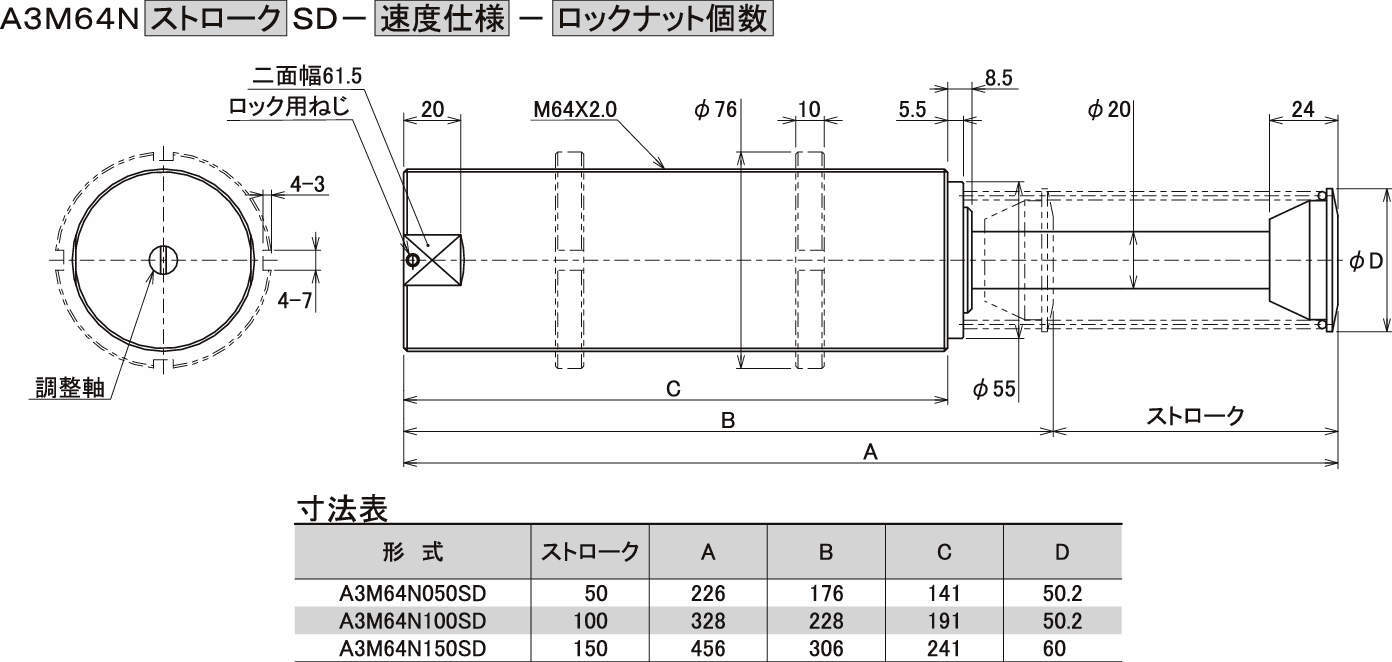

A3M64N外形図
-

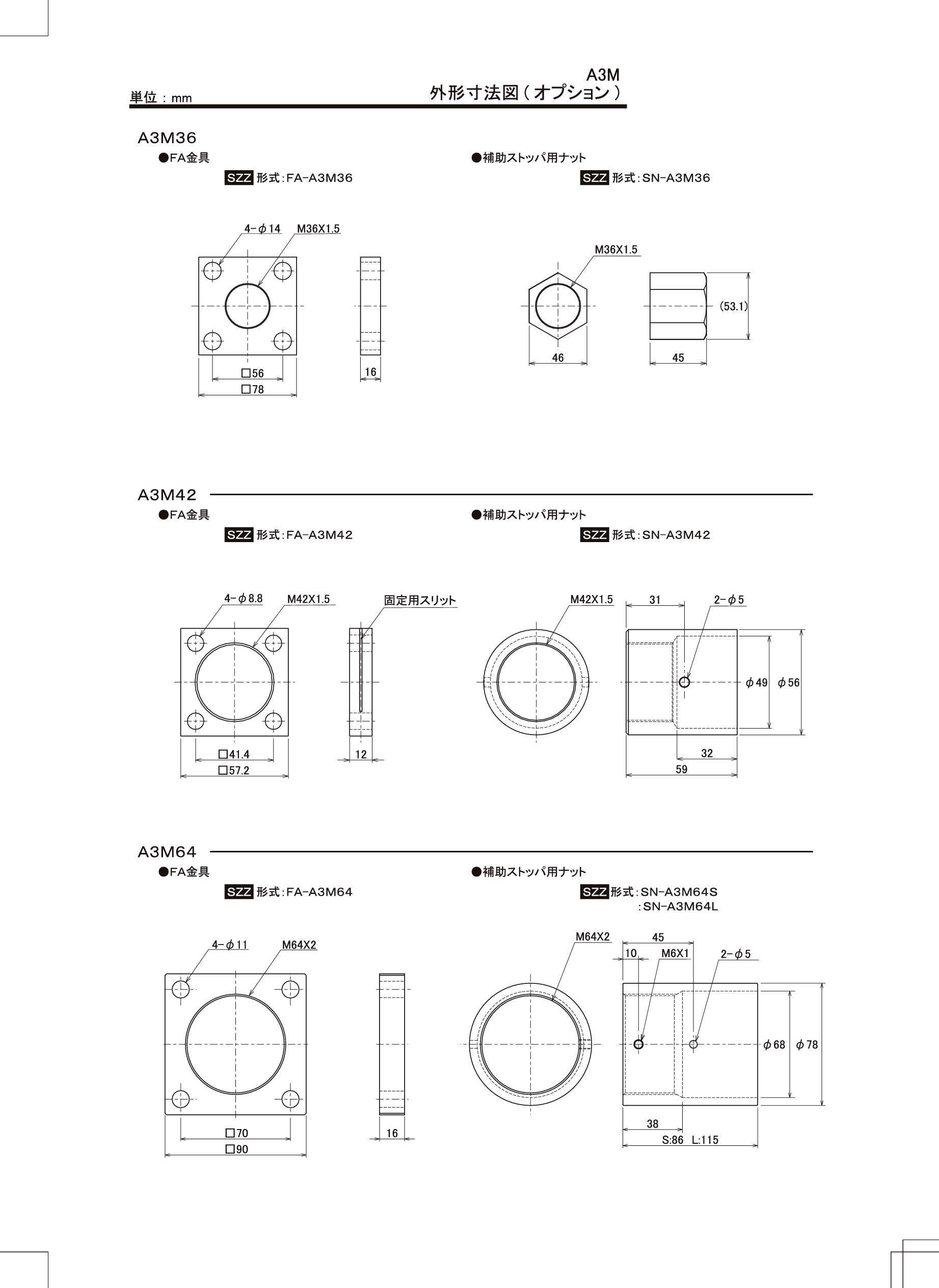

オプション外形図
| 型式 | シリーズ |
外径ねじ サイズ |
ストローク (mm) |
速度仕様 | ロックナット |
最大吸収 エネルギ(J) |
相当（等価） 質量範囲 (kg) |
毎分最大 エネルギ容量 (J/min) |
衝突 速度範囲 (m/s) |
最大 効力値 (N) |
ロッド 復帰力 (N) |
ロッド 復帰時間 (s) |
最大使用 サイクル （回/min） |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A3M36N025SD-L | A3M36 | M36×1.5 | 25 | 低速 | なし | 200 | 62500 | 1500 | 0.05～0.5 | 25000 | 100 | 1.5以下 | 15 | 0.78 |
| A3M36N025SD-M | A3M36 | M36×1.5 | 25 | 中速 | なし | 200 | 2000 | 1500 | 0.3～1.0 | 25000 | 100 | 0.5以下 | 30 | 0.78 |
| A3M36N025SD-H | A3M36 | M36×1.5 | 25 | 高速 | なし | 200 | 700 | 1500 | 0.7～3.0 | 25000 | 100 | 0.5以下 | 30 | 0.78 |
| A3M36N050SD-L | A3M36 | M36×1.5 | 50 | 低速 | なし | 400 | 124800 | 2352 | 0.05～0.5 | 25000 | 120 | 2.0以下 | 15 | 0.98 |
| A3M36N050SD-M | A3M36 | M36×1.5 | 50 | 中速 | なし | 400 | 2700 | 2352 | 0.3～1.0 | 25000 | 120 | 0.5以下 | 30 | 0.98 |
| A3M36N050SD-H | A3M36 | M36×1.5 | 50 | 高速 | なし | 400 | 1400 | 2352 | 0.7～3.0 | 25000 | 120 | 0.5以下 | 30 | 0.98 |
| A3M36N025SD-L-S | A3M36 | M36×1.5 | 25 | 低速 | 1個 | 200 | 62500 | 1500 | 0.05～0.5 | 25000 | 100 | 1.5以下 | 15 | 0.78 |
| A3M36N025SD-M-S | A3M36 | M36×1.5 | 25 | 中速 | 1個 | 200 | 2000 | 1500 | 0.3～1.0 | 25000 | 100 | 0.5以下 | 30 | 0.78 |
| A3M36N025SD-H-S | A3M36 | M36×1.5 | 25 | 高速 | 1個 | 200 | 700 | 1500 | 0.7～3.0 | 25000 | 100 | 0.5以下 | 30 | 0.78 |
| A3M36N050SD-L-S | A3M36 | M36×1.5 | 50 | 低速 | 1個 | 400 | 124800 | 2352 | 0.05～0.5 | 25000 | 120 | 2.0以下 | 15 | 0.98 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| A3M36N025SD-L | A3M36N025SD-L | P | 43,700 | - | 15日間 |
| A3M36N025SD-M | A3M36N025SD-M | P | 37,700 | - | 15日間 |
| A3M36N025SD-H | A3M36N025SD-H | P | 37,700 | - | 15日間 |
| A3M36N050SD-L | A3M36N050SD-L | P | 52,200 | - | 15日間 |
| A3M36N050SD-M | A3M36N050SD-M | P | 52,200 | - | 15日間 |
| A3M36N050SD-H | A3M36N050SD-H | P | 52,200 | - | 15日間 |
| A3M36N025SD-L-S | A3M36N025SD-L-S | P | 45,400 | - | 15日間 |
| A3M36N025SD-M-S | A3M36N025SD-M-S | P | 39,100 | - | 15日間 |
| A3M36N025SD-H-S | A3M36N025SD-H-S | P | 39,100 | - | 15日間 |
| A3M36N050SD-L-S | A3M36N050SD-L-S | P | 53,800 | - | 15日間 |
