HS 非自動形
-
![]()

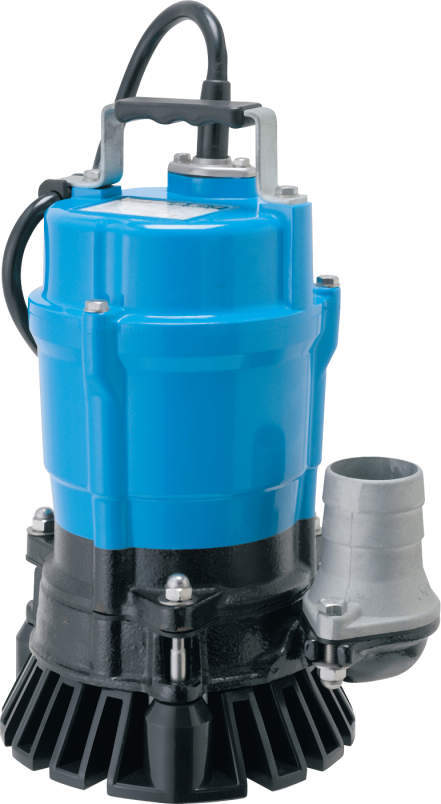

HS 非自動形
-
![]()

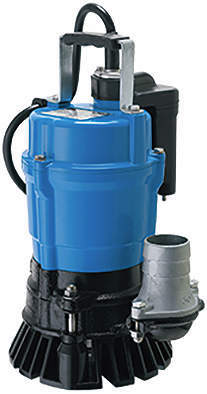

HSE 自動形
■異物通過断面を特に考慮し、過酷な現場にも対応できるスパイラルケーシングの普及タイプです。
■アルミダイカスト・耐水性特殊ウレタンゴムなど軽い材料を随所に採用、軽くて強い設計です。
■ハイギャップ構造のハイスピン形羽根車の採用で、さらに摩耗に強くなり、また摩耗しても性能低下が少ない特性となりました。
・砂などによる〈ロック〉が少ない設計です。
■モータに余裕があり、気中連続運転も行えます。
■LB型同様にメンテナンスが容易な設計となっています。
■電極式自動タイプ（HSE型）。
・電源を接続するだけで自動運転ができます。
・連続渇水運転による騒音を防止するための全く新しい制御方式を採用しています。
・液面検出に〈高感度仕様の電極〉・さらに波立ちによる誤動作を防ぐ〈タイマ機能〉を組み合わせた自動運転方式で、特に夜間の住宅密集地での使用に威力を発揮します。
・動作は水位が上昇し 2 本の電極とも水につかるとポンプは始動し、その後、水位が低下し水面が電極から離れると、タイマが作動し約 1 分間運転後に停止します。
共通仕様
| 取扱液（液質） | 工事排水・土砂水 |
|---|---|
| 取扱液（液温） | 0～40℃ |
| ポンプ構造（羽根車） | ハイスピン |
| ポンプ構造（軸封） | ダブルメカニカルシール |
| ポンプ構造（軸受） | 密封玉軸受 |
| ポンプ材質（羽根車） | 耐水性特殊ウレタンゴム |
| ポンプ材質（ケーシング） | FCD700 |
| ポンプ材質（軸封） | メカニカルシール：SiC |
| モータ（種類） | 乾式水中形誘導電動機 |
| モータ（耐熱クラス） | E種 |
| モータ（保護装置） | ・単相0.4kW以下：ミニチュアプロテクタ ・単相0.75kW・三相：サークルサーマルプロテクタ |
| モータ（潤滑油） | タービン油VG32 |
| モータ材質（フレーム） | ADC12 |
| モータ材質（主軸） | SUS304 |
| モータ材質（ケーブル） | VCT |
| 配管との接続 | ホースカップリング |
