・TMC形 （有接点用）
樹脂製（金属ブッシュ内装）でマイクロスイッチ等に最適です。
・TPC形 （無接点用）
鋼鉄製で光電スイッチ・近接スイッチ等に最適です。
※2枚1組にして使用しタイミングを調整してください。
太陽機械製作所
タイミングカム

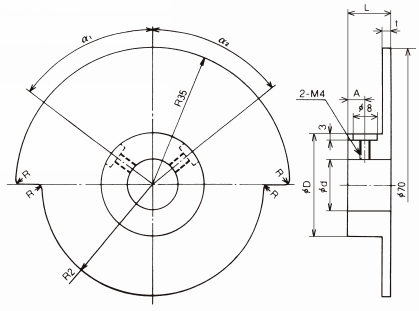

詳細仕様
2件の型式
| 型式 | 種類 |
穴径 d(H7) |
ボス径 D |
ボス長 L |
厚さ t |
セット A |
セット位置 |
最小半径 R2 |
|
|---|---|---|---|---|---|---|---|---|---|
| α1 | α2 | ||||||||
| TMC-20 | 有接点用 | 20 | 39 | 11.5 | 2.5 | 4 | 90° | - | 31 |
| TPC-25 | 無接点用 | 25 | 40 | 12.0 | 0.8 | 5 | 60° | 60° | 27 |
・接点用カムにはセットねじ部の座グリはありません。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TMC-20 | TMC-20 | S | 2,900 | 在庫品 | - |
| TPC-25 | TPC-25 | S | 4,000 | 在庫品 | - |
・価格は2枚一組の価格です。
