JB型金具
-
![]()
JB型金具
JB100、130、150、200は左用のストッパーペダル仕様もご用意しております。
共通仕様
| 付属品 | シャフトセット（シャフト・バネ座金・ナット） |
|---|
岐阜産研工業

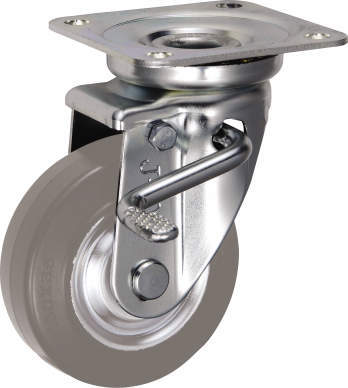

中荷重用キャスター（金具のみ）｜ストッパー付旋回金具 JB
詳細仕様
10件の型式
-

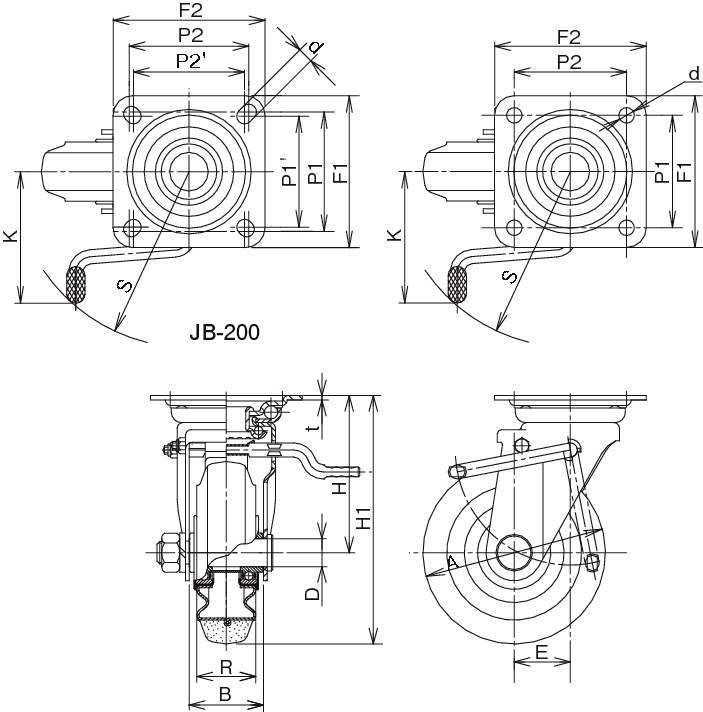

JB型金具
| 型式 |
ストッパー ペダル仕様 |
最大荷重 (daN) |
シャフト径 D |
トップ プレート F1/F2 |
取付穴 ピッチ P1/P2 |
取付 穴径 d |
偏心 E |
金具高さ H |
フォーク幅 B |
トッププレート 板厚 t |
ペダル ロッド K |
ロッド 半径 S |
自重 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JB-75 | 右用 | 120 | 10 | 82/82 | 63/63 | 9.5 | 22 | 63 | 40 | 2.6 | 65 | 82 | 420 |
| JB-100 | 右用 | 180 | 12 | 95/95 | 71/71 | 11 | 35 | 94 | 43 | 3.2 | 92 | 112 | 870 |
| JB-130 | 右用 | 250 | 20 | 108/108 | 80/80 | 11 | 40 | 112 | 53 | 3.2 | 105 | 135 | 1260 |
| JB-150 | 右用 | 300 | 20 | 120/120 | 90/90 | 11 | 45 | 123 | 56 | 4.5 | 108 | 140 | 1740 |
| JB-200 | 右用 | 420 | 20 | 140/140 | 115/115(105/105) | 11 | 58 | 150 | 56 | 4.5 | 120 | 148 | 2570 |
| JB-250 | 右用 | 550 | 25 | 160/160 | 125/125 | 14 | 71 | 180 | 90 | 4.5 | 135 | 160 | 3850 |
| JBL-100 | 左用 | 180 | 12 | 95/95 | 71/71 | 11 | 35 | 94 | 43 | 3.2 | 92 | 112 | 870 |
| JBL-130 | 左用 | 250 | 20 | 108/108 | 80/80 | 11 | 40 | 112 | 53 | 3.2 | 105 | 135 | 1260 |
| JBL-150 | 左用 | 300 | 20 | 120/120 | 90/90 | 11 | 45 | 123 | 56 | 4.5 | 108 | 140 | 1740 |
| JBL-200 | 左用 | 420 | 20 | 140/140 | 115/115(105/105) | 11 | 58 | 150 | 56 | 4.5 | 120 | 148 | 2570 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| JB-75 | JB-75 | P | 1,510 | - | - |
| JB-100 | JB-100 | P | 2,250 | - | - |
| JB-130 | JB-130 | P | 2,950 | - | - |
| JB-150 | JB-150 | P | 3,320 | - | - |
| JB-200 | JB-200 | P | 4,560 | - | - |
| JB-250 | JB-250 | P | 7,850 | - | - |
| JBL-100 | JBL-100 | P | 2,250 | - | - |
| JBL-130 | JBL-130 | P | 2,950 | - | - |
| JBL-150 | JBL-150 | P | 3,320 | - | - |
| JBL-200 | JBL-200 | P | 4,560 | - | - |
