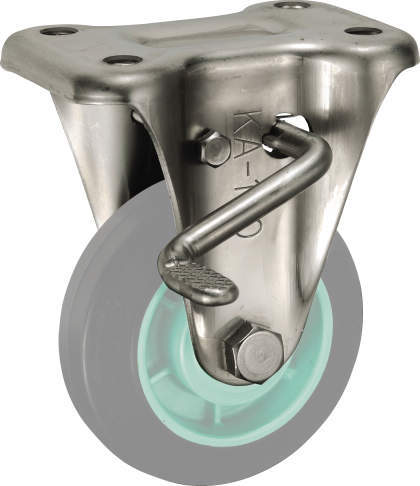

KABZ用金具
KABZ用金具
金具はオールステンレス製で、腐食に強い。
金具を構成する各部品は、オールステンレス製（SUS304［18-8STAINLESS］）で、錆びにくく、耐腐食性に優れています。
さらに、ストッパー機構の最重要部品である板バネもバネ用ステンレス鋼板製となり、耐腐食性が大幅に向上しました。
| 付属品 | シャフトセット（シャフト・バネ座金・ナット） |
|---|
10件の型式
KABZ用金具

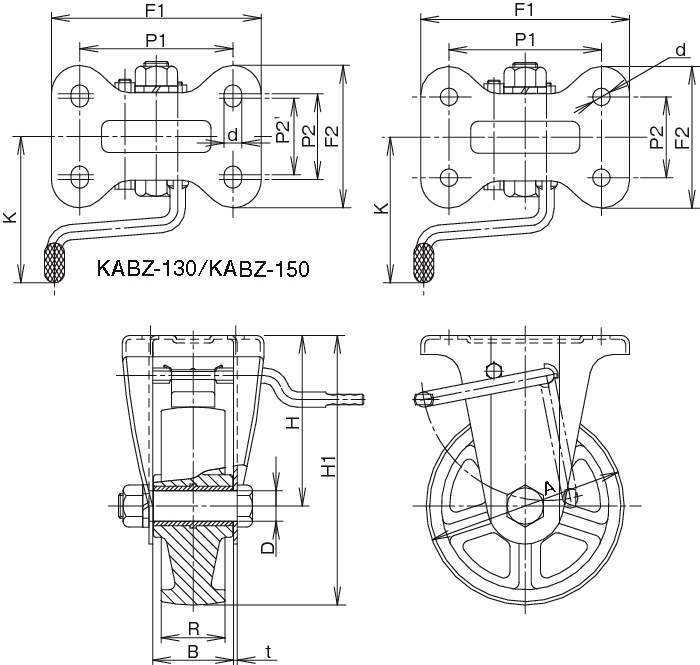

| 型式 |
最大荷重 (daN) |
シャフト径 D |
トップ プレート F1/F2 |
取付穴 ピッチ P1/P2 |
取付 穴径 d |
金具高さ H |
フォーク幅 B |
金具板厚 t |
ペダル ロッド K |
自重 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| KABZ-75 | 150 | 10 | 91/68 | 63/40 | 9.5 | 63 | 40 | 2 | 72 | 270 |
| KABZ-100 | 200 | 12 | 115/80 | 80/45 | 11 | 94 | 43 | 2.5 | 100 | 530 |
| KABZ-130 | 300 | 20 | 137/93 | 100/56(100/50) | 11 | 112 | 53 | 2.5 | 112 | 990 |
| KABZ-150 | 350 | 20 | 137/93 | 100/56(100/50) | 11 | 123 | 56 | 3 | 112 | 1150 |
| KABZ-200 | 500 | 20 | 151/102 | 112/63 | 11 | 150 | 56 | 4 | 112 | 1780 |
| KABZL-75 | 150 | 10 | 91/68 | 63/40 | 9.5 | 63 | 40 | 2 | 72 | 270 |
| KABZL-100 | 200 | 12 | 115/80 | 80/45 | 11 | 94 | 43 | 2.5 | 100 | 530 |
| KABZL-130 | 300 | 20 | 137/93 | 100/56(100/50) | 11 | 112 | 53 | 2.5 | 112 | 990 |
| KABZL-150 | 350 | 20 | 137/93 | 100/56(100/50) | 11 | 123 | 56 | 3 | 112 | 1150 |
| KABZL-200 | 500 | 20 | 151/102 | 112/63 | 11 | 150 | 56 | 4 | 112 | 1780 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KABZ-75 | KABZ-75 | P | 3,730 | - | - |
| KABZ-100 | KABZ-100 | P | 6,090 | - | - |
| KABZ-130 | KABZ-130 | P | 8,540 | - | - |
| KABZ-150 | KABZ-150 | P | 9,520 | - | - |
| KABZ-200 | KABZ-200 | P | 12,450 | - | - |
| KABZL-75 | KABZL-75 | P | 3,730 | - | - |
| KABZL-100 | KABZL-100 | P | 6,090 | - | - |
| KABZL-130 | KABZL-130 | P | 8,540 | - | - |
| KABZL-150 | KABZL-150 | P | 9,520 | - | - |
| KABZL-200 | KABZL-200 | P | 12,450 | - | - |
