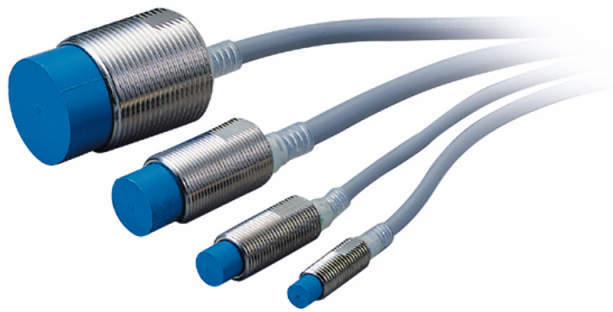

・長距離検出。（一般タイプFL7Mの2倍の検出距離）
・直流2線式で配線コスト低減。
・設定表示付きで安定検出領域指示。
・どこからでも見える表示灯。（ホタル表示灯）
・高いシール性。（IP67G）
| 検出方式 | 高周波発振形(非シールド) |
|---|---|
| 定格電源電圧 | DC12/24V |
| 使用電圧範囲 | DC10～30V |
| 応差 | 動作距離の10％以下、動作距離の15％以下（FL7M-4□6N□） |
| 漏れ電流 | 0.8mA以下 |
| 制御出力 | 開閉電流：3～100mA 残留電圧：3V以下(開閉電流100mA、コード長2m) 出力耐電圧：DC 30V |
| 表示灯 | N.O.タイプの場合 ・動作表示：出力時赤色または緑色点灯 ・設定表示：安定検出領域内にて緑色点灯 N.C.タイプの場合 ・動作表示：出力時赤色点灯 |
| 保護構造 | IP67(IEC規格)、IP67G(JEM規格) |
| 保護回路 | サージ吸収、負荷短絡保護、逆接続保護 |
12件の型式
| 型式 | 接続方式 | 外径 |
定格 動作距離 (mm) |
設定距離 (mm) |
動作形態 | 設定表示 | コード長 |
標準検出体 (mm) |
応答周波数 |
|---|---|---|---|---|---|---|---|---|---|
| FL7M-4J6ND | プリワイヤ | M8 | 4±0.4 | 0～3.2 | N.O. | あり | 2m | 20×20 t=1 鉄 | 1kHｚ |
| FL7M-4K6N | プリワイヤ | M8 | 4±0.4 | 0～3.2 | N.C. | - | 2m | 20×20 t=1 鉄 | 1kHｚ |
| FL7M-8J6ND | プリワイヤ | M12 | 8±0.8 | 0～6.4 | N.O. | あり | 2m | 30×30 t=1 鉄 | 800Hｚ |
| FL7M-8K6N | プリワイヤ | M12 | 8±0.8 | 0～6.4 | N.C. | - | 2m | 30×30 t=1 鉄 | 800Hｚ |
| FL7M-14J6ND | プリワイヤ | M18 | 14±1.4 | 0～11.2 | N.O. | あり | 2m | 30×30 t=1 鉄 | 400Hｚ |
| FL7M-14K6N | プリワイヤ | M18 | 14±1.4 | 0～11.2 | N.C. | - | 2m | 30×30 t=1 鉄 | 400Hｚ |
| FL7M-20J6ND | プリワイヤ | M30 | 20±2 | 0～16 | N.O. | あり | 2m | 54×54 t=1 鉄 | 100Hｚ |
| FL7M-20K6N | プリワイヤ | M30 | 20±2 | 0～16 | N.C. | - | 2m | 54×54 t=1 鉄 | 100Hｚ |
| FL7M-4J6ND-CN03 | プリワイヤコネクタ | M8 | 4±0.4 | 0～3.2 | N.O. | あり | 30cm | 20×20 t=1 鉄 | 1kHｚ |
| FL7M-8J6ND-CN03 | プリワイヤコネクタ | M12 | 8±0.8 | 0～6.4 | N.O. | - | 30cm | 30×30 t=1 鉄 | 800Hｚ |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FL7M-4J6ND | FL7M-4J6ND | P | 10,700 | - | - |
| FL7M-4K6N | FL7M-4K6N | P | 10,700 | - | - |
| FL7M-8J6ND | FL7M-8J6ND | P | 11,800 | - | - |
| FL7M-8K6N | FL7M-8K6N | P | 11,800 | - | - |
| FL7M-14J6ND | FL7M-14J6ND | P | 13,400 | - | - |
| FL7M-14K6N | FL7M-14K6N | P | 13,400 | - | - |
| FL7M-20J6ND | FL7M-20J6ND | P | 14,900 | - | - |
| FL7M-20K6N | FL7M-20K6N | P | 14,900 | - | - |
| FL7M-4J6ND-CN03 | FL7M-4J6ND-CN03 | P | 12,700 | - | - |
| FL7M-8J6ND-CN03 | FL7M-8J6ND-CN03 | P | 13,800 | - | - |
