・六角形状の頭部があり、胴の全体にねじが切ってあります。合金鋼に熱処理を施し強度を高くして有ります。メッキはして有りません。
・強度が必要な場合の機械類の位置調整、締結用ねじです。常に油のかかる環境下か耐食性を必要としない場所に使用します。
共通仕様
シリーズ | 六角ボルト |
---|---|
材質 | 合金鋼 |
表面処理 | 黒色酸化皮膜 |
その他 | 強度 10.9、全ねじ |
YHT
・六角形状の頭部があり、胴の全体にねじが切ってあります。合金鋼に熱処理を施し強度を高くして有ります。メッキはして有りません。
・強度が必要な場合の機械類の位置調整、締結用ねじです。常に油のかかる環境下か耐食性を必要としない場所に使用します。
シリーズ | 六角ボルト |
---|---|
材質 | 合金鋼 |
表面処理 | 黒色酸化皮膜 |
その他 | 強度 10.9、全ねじ |
123件の型式

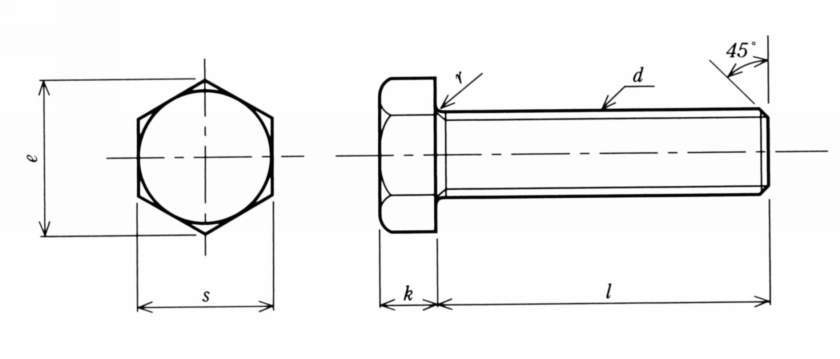

型式 | 呼びd |
l (mm) |
入数 |
ピッチp (mm) |
頭部高さk (mm) |
二面幅s (mm) |
e (約mm) |
||
---|---|---|---|---|---|---|---|---|---|
基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||||
HBGBHZ6-30 | M6 | 30 | 1 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ6-30-50 | M6 | 30 | 50 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ6-35 | M6 | 35 | 1 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ6-35-50 | M6 | 35 | 50 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ6-40 | M6 | 40 | 1 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ6-40-50 | M6 | 40 | 50 | 1 | 4 | ±0.25 | 10 | 0−0.6 | 11.5 |
HBGBHZ8-30 | M8 | 30 | 1 | 1.25 | 5.5 | ±0.25 | 13 | 0−0.7 | 15 |
HBGBHZ8-30-50 | M8 | 30 | 50 | 1.25 | 5.5 | ±0.25 | 13 | 0−0.7 | 15 |
HBGBHZ8-35 | M8 | 35 | 1 | 1.25 | 5.5 | ±0.25 | 13 | 0−0.7 | 15 |
HBGBHZ8-35-50 | M8 | 35 | 50 | 1.25 | 5.5 | ±0.25 | 13 | 0−0.7 | 15 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
HBGBHZ6-30 | HBGBHZ6-30 | P | 110 | - | 在庫品 |
HBGBHZ6-30-50 | HBGBHZ6-30-50 | C | 2,640 | - | 在庫品 |
HBGBHZ6-35 | HBGBHZ6-35 | P | 110 | - | 在庫品 |
HBGBHZ6-35-50 | HBGBHZ6-35-50 | C | 2,630 | - | 在庫品 |
HBGBHZ6-40 | HBGBHZ6-40 | P | 120 | - | 在庫品 |
HBGBHZ6-40-50 | HBGBHZ6-40-50 | C | 3,160 | - | 在庫品 |
HBGBHZ8-30 | HBGBHZ8-30 | P | 140 | - | 在庫品 |
HBGBHZ8-30-50 | HBGBHZ8-30-50 | C | 3,580 | - | 在庫品 |
HBGBHZ8-35 | HBGBHZ8-35 | P | 150 | - | 在庫品 |
HBGBHZ8-35-50 | HBGBHZ8-35-50 | C | 3,970 | - | 在庫品 |
