・六角穴付ボルトにばね座金と平座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUS XM-7）なので耐食性、耐熱性に優れています。
・機械、装置等の一般的な締めつけに用い、耐食性に優れていますので湿気の多い場所、屋外にある物への締めつけに使用します。但し、塩素環境や海岸近く等の塩分環境下での使用には適しません。
共通仕様
| シリーズ | 六角穴付ボルト（キャップ） |
|---|---|
| 材質 | SUS304相当 |
| 表面処理 | 生地 |
| その他 | ばね・平座金付 |
YHT
CBSKW ステンレスばね座金平座金組込み 六角穴付ボルト

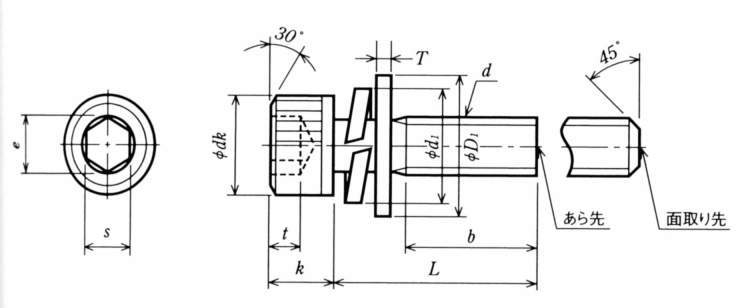

詳細仕様
58件の型式
| 型式 |
ねじの 呼び d |
l （mm） |
入数 |
ピッチ p （mm） |
頭径dk（mm） | 頭高k（mm） | 六角二面幅s（mm） |
六角穴深さt （mm） 最小 |
平座金 外径D1×厚みT （mm） |
ばね座金 外径d1（最大） （mm） |
座面からねじ部 までの最大値 （mm） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 最大 | 最小 | 基準寸法 | 最小 | 基準寸法 | 最小 | |||||||||
| CBSKW3-6 | M3 | 6 | 1 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-6-100 | M3 | 6 | 100 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-8 | M3 | 8 | 1 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-8-100 | M3 | 8 | 100 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-10 | M3 | 10 | 1 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-10-100 | M3 | 10 | 100 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-12 | M3 | 12 | 1 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-12-100 | M3 | 12 | 100 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-16 | M3 | 16 | 1 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| CBSKW3-16-100 | M3 | 16 | 100 | 0.5 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.52 | 1.3 | 8×0.5 | 5.5 | 3.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CBSKW3-6 | CBSKW3-6 | P | 80 | - | 在庫品 |
| CBSKW3-6-100 | CBSKW3-6-100 | C | 5,920 | - | 在庫品 |
| CBSKW3-8 | CBSKW3-8 | P | 80 | - | 在庫品 |
| CBSKW3-8-100 | CBSKW3-8-100 | C | 5,370 | - | 在庫品 |
| CBSKW3-10 | CBSKW3-10 | P | 80 | - | 在庫品 |
| CBSKW3-10-100 | CBSKW3-10-100 | C | 5,370 | - | 在庫品 |
| CBSKW3-12 | CBSKW3-12 | P | 80 | - | 在庫品 |
| CBSKW3-12-100 | CBSKW3-12-100 | C | 5,480 | - | 在庫品 |
| CBSKW3-16 | CBSKW3-16 | P | 80 | - | 在庫品 |
| CBSKW3-16-100 | CBSKW3-16-100 | C | 6,080 | - | 在庫品 |
