・ステンレス鋼（SUS XM-7）なので耐食性、耐熱性に優れているレベルタイプのプラグです。管用テーパーめねじにねじ込んでシールします。そのとき端面が取付け面とほぼ同一面になるように基準径が設定されています。
・耐密用に使用します。油圧機器、自動車、航空機、建設用重機、冷凍機など広い分野で使われています。耐食性に優れていますので湿気の多い場所、屋外にある物への締めつけに使用します。
共通仕様
| シリーズ | テーパプラグ |
|---|---|
| 材質 | SUS304相当 |
| 表面処理 | 生地 |
YHT

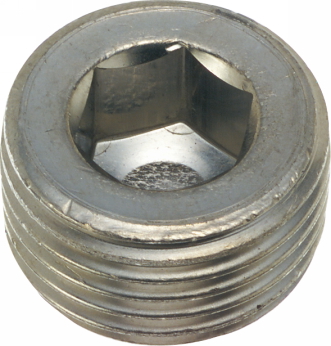

TPSK ステンレス六角穴付テーパねじプラグ
詳細仕様
9件の型式

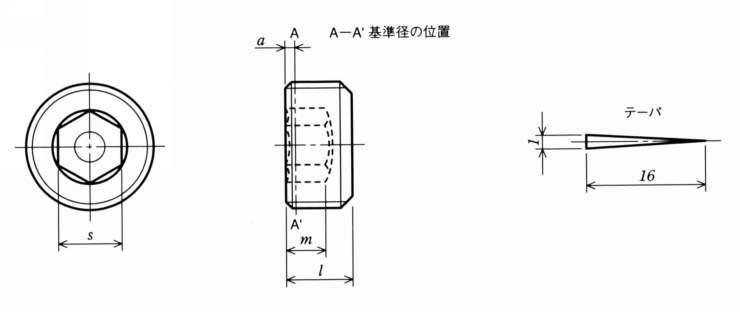

| 型式 | サイズとねじ山 | 入数 | ねじ基準径（mm） | 基準径の位置（mm） | 二面幅（mm） |
目打深さ m最小 （mm） |
長さ（mm） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 有効径 | 谷径 | aの長さ | 許容差 | s | 許容差 | l | 許容差 | ||||
| TPSK1/8 | R1/8-28 | 1 | 9.728 | 9.147 | 8.566 | 0.45 | ＋1.10 | 5 | ＋0.10＋0.03 | 3 | 7 | ±0.4 |
| TPSK1/8-20 | R1/8-28 | 20 | 9.728 | 9.147 | 8.566 | 0.45 | ＋1.10 | 5 | ＋0.10＋0.03 | 3 | 7 | ±0.4 |
| TPSK1/4 | R1/4-19 | 1 | 13.157 | 12.301 | 11.445 | 0.7 | ＋1.50 | 6 | ＋0.10＋0.03 | 4.5 | 10 | ±0.4 |
| TPSK1/4-20 | R1/4-19 | 20 | 13.157 | 12.301 | 11.445 | 0.7 | ＋1.50 | 6 | ＋0.10＋0.03 | 4.5 | 10 | ±0.4 |
| TPSK3/8 | R3/8-19 | 1 | 16.662 | 15.806 | 14.950 | 0.7 | ＋1.50 | 8 | ＋0.13＋0.04 | 5 | 10 | ±0.4 |
| TPSK3/8-20 | R3/8-19 | 20 | 16.662 | 15.806 | 14.950 | 0.7 | ＋1.50 | 8 | ＋0.13＋0.04 | 5 | 10 | ±0.4 |
| TPSK1/2 | R1/2-14 | 1 | 20.955 | 19.793 | 18.631 | 0.9 | ＋20 | 10 | ＋0.13＋0.04 | 6 | 12.5 | ±0.4 |
| TPSK1/2-20 | R1/2-14 | 20 | 20.955 | 19.793 | 18.631 | 0.9 | ＋20 | 10 | ＋0.13＋0.04 | 6 | 12.5 | ±0.4 |
| TPSK3/4 | R3/4-14 | 1 | 26.441 | 25.279 | 24.117 | 0.9 | ＋20 | 14 | ＋0.23＋0.05 | 7 | 14 | ±0.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TPSK1/8 | TPSK1/8 | P | 340 | - | 在庫品 |
| TPSK1/8-20 | TPSK1/8-20 | C | 4,090 | - | 在庫品 |
| TPSK1/4 | TPSK1/4 | P | 590 | - | 在庫品 |
| TPSK1/4-20 | TPSK1/4-20 | C | 7,010 | - | 在庫品 |
| TPSK3/8 | TPSK3/8 | P | 780 | - | 在庫品 |
| TPSK3/8-20 | TPSK3/8-20 | C | 10,500 | - | 在庫品 |
| TPSK1/2 | TPSK1/2 | P | 1,110 | - | 在庫品 |
| TPSK1/2-20 | TPSK1/2-20 | C | 14,900 | - | 在庫品 |
| TPSK3/4 | TPSK3/4 | P | 2,220 | - | 在庫品 |
