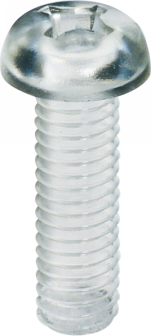

・十字穴付きのなべ頭小ねじです。頭部が出ても差し支えない所に使われます。ポリカーボネートなので耐酸・耐アルカリ性、絶縁性に優れています。軽量で、見た目にもきれいです。ただし強度は低く注意が必要です。
・絶縁部や装飾用に用います。力の掛からない場所しか使用できません。
共通仕様
| シリーズ | 小ねじ |
|---|---|
| 材質 | ポリカーボネート |
| 表面処理 | 生地 |
YHT
PNPK ポリカーボネート十字穴付なべ小ねじ
詳細仕様
32件の型式
| 型式 |
ねじの 呼び d |
l （mm） |
入数 |
ピッチ P （mm） |
十字穴 の番号 |
dk（mm） | k（mm） |
rf1 約 （mm） |
rf2 約 （mm） |
m 参考 （mm） |
q（mm） |
r 最小 （mm） |
da 最大 （mm） |
E 最大 （mm） |
F 最大 （mm） |
G 最大 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | 最小 | ||||||||||||||
| PNPK3-8-10 | M3 | 8 | 10 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK3-8-100 | M3 | 8 | 100 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK3-10-10 | M3 | 10 | 10 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK3-10-100 | M3 | 10 | 100 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK3-15-10 | M3 | 15 | 10 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK3-15-100 | M3 | 15 | 100 | 0.5 | 2 | 5.5 | 0−0.5 | 2 | ±0.15 | 7 | 1.0 | 3.6 | 1.43 | 0.86 | 0.1 | 3.6 | 0.25 | 0.2 | 2° |
| PNPK4-8-10 | M4 | 8 | 10 | 0.7 | 2 | 7 | 0−0.5 | 2.6 | ±0.15 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 0.2 | 4.7 | 0.3 | 0.2 | 2° |
| PNPK4-8-100 | M4 | 8 | 100 | 0.7 | 2 | 7 | 0−0.5 | 2.6 | ±0.15 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 0.2 | 4.7 | 0.3 | 0.2 | 2° |
| PNPK4-10-10 | M4 | 10 | 10 | 0.7 | 2 | 7 | 0−0.5 | 2.6 | ±0.15 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 0.2 | 4.7 | 0.3 | 0.2 | 2° |
| PNPK4-10-100 | M4 | 10 | 100 | 0.7 | 2 | 7 | 0−0.5 | 2.6 | ±0.15 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 0.2 | 4.7 | 0.3 | 0.2 | 2° |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PNPK3-8-10 | PNPK3-8-10 | C | 260 | - | 在庫品 |
| PNPK3-8-100 | PNPK3-8-100 | C | 1,320 | - | 在庫品 |
| PNPK3-10-10 | PNPK3-10-10 | C | 260 | - | 在庫品 |
| PNPK3-10-100 | PNPK3-10-100 | C | 1,300 | - | 在庫品 |
| PNPK3-15-10 | PNPK3-15-10 | C | 370 | - | 在庫品 |
| PNPK3-15-100 | PNPK3-15-100 | C | 1,800 | - | 在庫品 |
| PNPK4-8-10 | PNPK4-8-10 | C | 290 | - | 在庫品 |
| PNPK4-8-100 | PNPK4-8-100 | C | 1,550 | - | 在庫品 |
| PNPK4-10-10 | PNPK4-10-10 | C | 310 | - | 在庫品 |
| PNPK4-10-100 | PNPK4-10-100 | C | 1,570 | - | 在庫品 |
