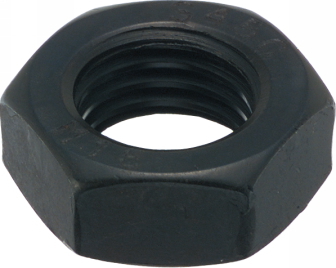

・高さが低い（呼び径の6割で両面取り）六角ナットで、別名ロックナットとも呼ばれています。S45C材に熱処理を施し強度を高くして有ります。メッキはして有りません。
・強度が必要な場合、調整ネジのロックや、1種、2種と重ねて緩み止めに使用します。この場合3種を最初に締め付けます。常に油のかかる環境下か耐食性を必要としない場所に使用します。
共通仕様
| シリーズ | 六角ナット |
|---|---|
| 材質 | S45C |
| 表面処理 | 黒色酸化皮膜 |
| その他 | うす型（３種） |
YHT
HNCBL S45C六角ナット 3種
詳細仕様
13件の型式
| 型式 |
ねじの 呼び d |
入数 |
ピッチ P （mm） |
対辺距離 S （mm） |
高さ m1 （mm） |
|---|---|---|---|---|---|
| HNCBL8 | M8 | 1 | 1.25 | 13 | 5 |
| HNCBL8-100 | M8 | 100 | 1.25 | 13 | 5 |
| HNCBL10 | M10 | 1 | 1.5 | 17 | 6 |
| HNCBL10-100 | M10 | 100 | 1.5 | 17 | 6 |
| HNCBL12 | M12 | 1 | 1.75 | 19 | 7 |
| HNCBL12-100 | M12 | 100 | 1.75 | 19 | 7 |
| HNCBL16 | M16 | 1 | 2 | 24 | 10 |
| HNCBL16-100 | M16 | 100 | 2 | 24 | 10 |
| HNCBL20 | M20 | 1 | 2.5 | 30 | 12 |
| HNCBL20-50 | M20 | 50 | 2.5 | 30 | 12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HNCBL8 | HNCBL8 | P | 110 | - | 在庫品 |
| HNCBL8-100 | HNCBL8-100 | C | 4,200 | - | 在庫品 |
| HNCBL10 | HNCBL10 | P | 140 | - | 在庫品 |
| HNCBL10-100 | HNCBL10-100 | C | 6,500 | - | 在庫品 |
| HNCBL12 | HNCBL12 | P | 160 | - | 在庫品 |
| HNCBL12-100 | HNCBL12-100 | C | 7,750 | - | 在庫品 |
| HNCBL16 | HNCBL16 | P | 260 | - | 在庫品 |
| HNCBL16-100 | HNCBL16-100 | C | 15,900 | - | 在庫品 |
| HNCBL20 | HNCBL20 | P | 420 | - | 在庫品 |
| HNCBL20-50 | HNCBL20-50 | C | 12,500 | - | 在庫品 |
