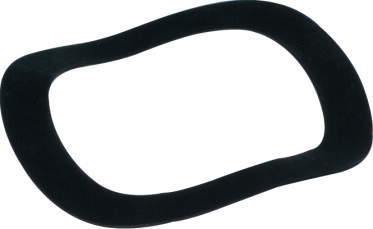

・円環状の薄板に波をつけたもので、スペーサー用ばねとして広く利用されています。静荷重あるいは小さな作動に対して、軸方向荷重（スラスト荷重）を円周で平均して受けるため、小さいスペースの緩衝用として有効です。
・スペーサー用ばねとして使用します。
共通仕様
| シリーズ | 皿ばね類・その他 |
|---|---|
| 材質 | ばね用鋼 |
| 表面処理 | 燐酸塩皮膜 |
YHT
WWCP ウエーブワッシャー
詳細仕様
18件の型式
| 型式 | 呼び径 | 入数 | d1（mm） | D1（mm） | H（mm） | t（mm） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | |||
| WWCP4-10 | 4 | 10 | 4.3 | ＋0.3−0.15 | 8 | 0−0.5 | 1.5 | ＋0.50 | 0.2 | ±0.02 |
| WWCP4-200 | 4 | 200 | 4.3 | ＋0.3−0.15 | 8 | 0−0.5 | 1.5 | ＋0.50 | 0.2 | ±0.02 |
| WWCP6-10 | 6 | 10 | 6.4 | ＋0.3−0.15 | 11 | 0−0.5 | 1.5 | ＋0.50 | 0.3 | ±0.025 |
| WWCP6-200 | 6 | 200 | 6.4 | ＋0.3−0.15 | 11 | 0−0.5 | 1.5 | ＋0.50 | 0.3 | ±0.025 |
| WWCP8-10 | 8 | 10 | 8.5 | ＋0.3−0.15 | 12.5 | 0−0.5 | 2 | ＋0.50 | 0.3 | ±0.025 |
| WWCP8-200 | 8 | 200 | 8.5 | ＋0.3−0.15 | 12.5 | 0−0.5 | 2 | ＋0.50 | 0.3 | ±0.025 |
| WWCP10-10 | 10 | 10 | 10.5 | ＋0.3−0.15 | 14.5 | 0−0.5 | 2 | ＋0.50 | 0.3 | ±0.025 |
| WWCP10-100 | 10 | 100 | 10.5 | ＋0.3−0.15 | 14.5 | 0−0.5 | 2 | ＋0.50 | 0.3 | ±0.025 |
| WWCP12-10 | 12 | 10 | 12.5 | ＋0.3−0.15 | 17 | 0−0.5 | 2.5 | ＋0.70 | 0.3 | ±0.025 |
| WWCP12-100 | 12 | 100 | 12.5 | ＋0.3−0.15 | 17 | 0−0.5 | 2.5 | ＋0.70 | 0.3 | ±0.025 |

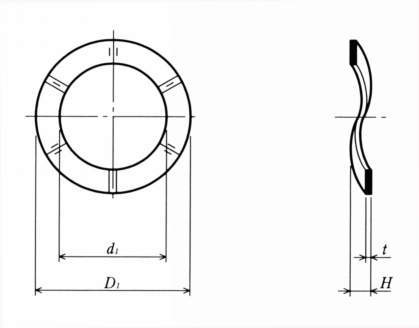

・d<sub>1</sub>は内接円直径、D<sub>1</sub>は外接円直径寸法です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WWCP4-10 | WWCP4-10 | C | 230 | - | 在庫品 |
| WWCP4-200 | WWCP4-200 | C | 2,600 | - | 在庫品 |
| WWCP6-10 | WWCP6-10 | C | 230 | - | 在庫品 |
| WWCP6-200 | WWCP6-200 | C | 2,600 | - | 在庫品 |
| WWCP8-10 | WWCP8-10 | C | 230 | - | 在庫品 |
| WWCP8-200 | WWCP8-200 | C | 2,600 | - | 在庫品 |
| WWCP10-10 | WWCP10-10 | C | 280 | - | 在庫品 |
| WWCP10-100 | WWCP10-100 | C | 1,520 | - | 在庫品 |
| WWCP12-10 | WWCP12-10 | C | 300 | - | 在庫品 |
| WWCP12-100 | WWCP12-100 | C | 1,840 | - | 在庫品 |
