RC 丸R形止め輪（穴用：IRTW）

・位置決めしたい所の穴に円周溝を設け、この溝に入れて軸方向の動きを止めます。穴に取付けた時、止め輪の内周が真円になるため、引っかかりにくくなります。着脱には専用工具（プライヤー）が必要ですが、作業は簡単です。
・穴内の位置決めに使用します。穴の内径と止め輪の内径が同芯になるので取り付け後、穴部軸を通す場合に使用します。生地で錆びやすい為、常に油のかかる環境下か耐食性を必要としない場所に使用します。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	トメワ
材質	ばね用鋼
表面処理	燐酸塩皮膜

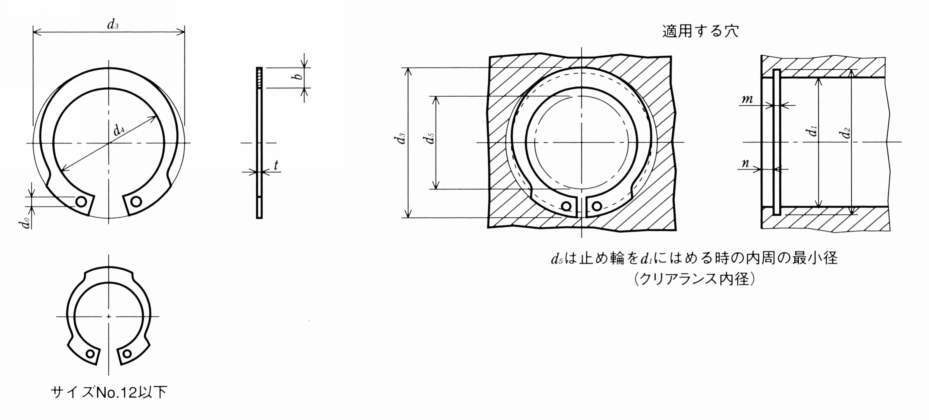

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

48件中 1-10件
表示件数

仕様
価格・納期

48件の型式

型式	呼び径	入数	止め輪（mm）					止め輪（mm）			d₅ （mm）	適用する穴（mm）
			d₃		d₄ 参考	t		b	d₀	普通寸法差		d₁	d₂		m		n 最小
			基本寸法	寸法差	d₄ 参考	基本寸法	寸法差	b	d₀	普通寸法差		d₁	基本寸法	寸法差	基本寸法	寸法差	n 最小
RC10-10	10	10	11.1	±0.18	7.7	1	±0.05	1.7	0.9	±0.3	5.9	10	10.4	^＋0.11₀	1.15	^＋0.14₀	1.5
RC10-50	10	50	11.1	±0.18	7.7	1	±0.05	1.7	0.9	±0.3	5.9	10	10.4	^＋0.11₀	1.15	^＋0.14₀	1.5
RC12-10	12	10	13.3	±0.18	9.7	1	±0.05	1.8	0.9	±0.3	7.6	12	12.5	^＋0.11₀	1.15	^＋0.14₀	1.5
RC12-50	12	50	13.3	±0.18	9.7	1	±0.05	1.8	0.9	±0.3	7.6	12	12.5	^＋0.11₀	1.15	^＋0.14₀	1.5
RC13-10	13	10	14.1	±0.18	10.9	1	±0.05	1.6	0.9	±0.3	9	13	13.6	^＋0.11₀	1.15	^＋0.14₀	1.5
RC13-50	13	50	14.1	±0.18	10.9	1	±0.05	1.6	0.9	±0.3	9	13	13.6	^＋0.11₀	1.15	^＋0.14₀	1.5
RC14-10	14	10	15.1	±0.18	11.7	1	±0.05	1.7	0.9	±0.3	9.8	14	14.6	^＋0.11₀	1.15	^＋0.14₀	1.5
RC14-50	14	50	15.1	±0.18	11.7	1	±0.05	1.7	0.9	±0.3	9.8	14	14.6	^＋0.11₀	1.15	^＋0.14₀	1.5
RC15-10	15	10	16.2	±0.18	12.6	1	±0.05	1.8	0.9	±0.3	10.6	15	15.7	^＋0.11₀	1.15	^＋0.14₀	1.5
RC15-50	15	50	16.2	±0.18	12.6	1	±0.05	1.8	0.9	±0.3	10.6	15	15.7	^＋0.11₀	1.15	^＋0.14₀	1.5

・tは素材厚さです。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
RC10-10	RC10-10	C	520	-	在庫品
RC10-50	RC10-50	C	1,300	-	在庫品
RC12-10	RC12-10	C	560	-	在庫品
RC12-50	RC12-50	C	1,430	-	在庫品
RC13-10	RC13-10	C	570	-	在庫品
RC13-50	RC13-50	C	1,600	-	在庫品
RC14-10	RC14-10	C	610	-	在庫品
RC14-50	RC14-50	C	1,660	-	在庫品
RC15-10	RC15-10	C	650	-	在庫品
RC15-50	RC15-50	C	1,690	-	在庫品
