IPCK S45C平行ピン m6

・S45C材の平行ピンです。許容差はプラス側で（m6）、呼びの長さは肩一肩寸です。部品に凸部と凹部を設けるインロー方式に比べ、低コストで位置決めができます。抜取り作業がしやすいので、部品の分解、点検が容易です。ピン穴はリーマ加工が必要です。
・部品を組立てる際の位置決め、心出しなどで、あまり力の掛からない所に使用します。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	平行ピン
材質	S45C
表面処理	生地

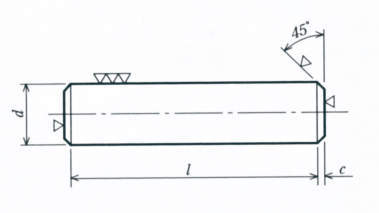

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

314件中 1-10件
表示件数

仕様
価格・納期

314件の型式

型式	呼び径	l （mm）	入数	d（mm）			c 約（mm）
				基準寸法	許容差	表面粗さ
				基準寸法	許容差	表面粗さ
IPCK2-10-10	2	10	10	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-10-100	2	10	100	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-12-10	2	12	10	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-12-100	2	12	100	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-15-10	2	15	10	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-15-100	2	15	100	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-16-10	2	16	10	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-16-100	2	16	100	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-20-10	2	20	10	2	^＋0.008_＋0.002	3.2S	0.4
IPCK2-20-100	2	20	100	2	^＋0.008_＋0.002	3.2S	0.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
IPCK2-10-10	IPCK2-10-10	C	420	-	在庫品
IPCK2-10-100	IPCK2-10-100	C	2,050	-	在庫品
IPCK2-12-10	IPCK2-12-10	C	440	-	在庫品
IPCK2-12-100	IPCK2-12-100	C	2,100	-	在庫品
IPCK2-15-10	IPCK2-15-10	C	460	-	在庫品
IPCK2-15-100	IPCK2-15-100	C	2,300	-	在庫品
IPCK2-16-10	IPCK2-16-10	C	460	-	在庫品
IPCK2-16-100	IPCK2-16-100	C	2,300	-	在庫品
IPCK2-20-10	IPCK2-20-10	C	510	-	在庫品
IPCK2-20-100	IPCK2-20-100	C	2,600	-	在庫品
