IPCKI 新JIS平行ピン A種 m6

・S45C材の平行ピンです。許容差はプラス側で（m6）、呼びの長さは全長です。部品に凸部と凹部を設けるインロー方式に比べ、低コストで位置決めができます。又部品の分解、点検が容易です。ピン穴はリーマ加工が必要です。
・部品を組立てる際の位置決め、心出しなどで、あまり力の掛からない所に使用します。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	平行ピン
材質	S45C
表面処理	生地
その他	新JIS

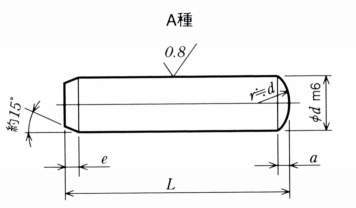

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

190件中 1-10件
表示件数

仕様
価格・納期

190件の型式

型式	呼び径	L （mm）	入数	d（mm）		a 約（mm）	e 約（mm）
				基準寸法	許容差
				基準寸法	許容差
IPCKI2-8-10	2	8	10	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-8-100	2	8	100	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-10-10	2	10	10	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-10-100	2	10	100	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-12-10	2	12	10	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-12-100	2	12	100	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-14-10	2	14	10	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-14-100	2	14	100	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-16-10	2	16	10	2	^＋0.008_＋0.002	0.25	0.35
IPCKI2-16-100	2	16	100	2	^＋0.008_＋0.002	0.25	0.35

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
IPCKI2-8-10	IPCKI2-8-10	C	390	-	在庫品
IPCKI2-8-100	IPCKI2-8-100	C	2,540	-	在庫品
IPCKI2-10-10	IPCKI2-10-10	C	390	-	在庫品
IPCKI2-10-100	IPCKI2-10-100	C	2,600	-	在庫品
IPCKI2-12-10	IPCKI2-12-10	C	420	-	在庫品
IPCKI2-12-100	IPCKI2-12-100	C	2,600	-	在庫品
IPCKI2-14-10	IPCKI2-14-10	C	510	-	在庫品
IPCKI2-14-100	IPCKI2-14-100	C	3,060	-	在庫品
IPCKI2-16-10	IPCKI2-16-10	C	510	-	在庫品
IPCKI2-16-100	IPCKI2-16-100	C	3,060	-	在庫品
