ユーエイキャスター（低床重荷重）｜自在車（ダブルベアリング） プレート式 HG-S型（シングルストッパー付）

HG-50GNBS

  • HG-50GNBS

  • HG-75GNBS

  • HG-75MCS

  • HG-75MCES

  • HG-75PBS

■低床重荷重向け（ショートスター）
・超低床で支える、縁の下の力持ち。
・重積載にも強い頑強さをもつハイスペックモデル。

■自在車
・旋回部と車輪が回転するキャスターです。

■プレート式
・取付座がプレート状となっており、ねじやボルトで取付けるタイプのキャスター。

■ダブルベアリング（軸受二段構造タイプ）
・旋回部の軸受を二段にすることで、よりスムーズな旋回が可能な構造です。

■シングルストッパー
・車輪の回転のみをロックするストッパーです。

■三価ユニクロ仕上
・環境対応の皮膜処理（三価クロム化成処理）で、ユニクロは青白い光沢のある色調仕上です。

#キャスター

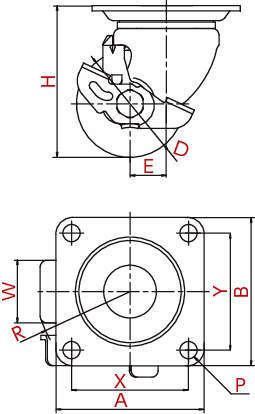

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 12件中 1-10件

  • 表示件数

12件の型式

  • HG-S型

型式 シリーズ 金具 車輪 許容荷重
(daN)		 車輪径
D
(mm)		 車幅
W
(mm)		 取付高
H
(mm)		 取付座
A×B
(mm)		 取付寸法
X×Y
(mm)		 穴径
P
(mm)		 偏心
E
(mm)		 旋回半径
R
(mm)
タイプ ストッパー 取付座 仕上・材質 記号 材質
HG-50GNBS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 GNB 強化ナイロン 160 50 28 68 64×64 50×50 6.5 25 65
HG-50GNBS(P54-36) HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 GNB 強化ナイロン 160 50 28 68 70×54 54×36 6.5 25 65
HG-50MCS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 MC モノマーキャストナイロン 160 50 25 68 64×64 50×50 6.5 25 65
HG-50MCES HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン 160 50 25 68 64×64 50×50 6.5 25 65
HG-65GNBS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 67
HG-65MCS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 67
HG-65MCES HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 67
HG-65PBS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 PB フェノール(B入) 300 65 38 92 90×90 71×71 10.5 22 67
HG-75GNBS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 320 75 38 106 90×90 71×71 10.5 22 67
HG-75MCS HG-S 自在車（ダブルベアリング） シングルストッパー付 プレート式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 320 75 38 106 90×90 71×71 10.5 22 67

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
HG-50GNBS HG-50GNBS P 3,005 在庫品 在庫品
HG-50GNBS(P54-36) HG-50GNBS-P54-36 P 3,005 在庫品 在庫品
HG-50MCS HG-50MCS P 4,240 - 在庫品
HG-50MCES HG-50MCES P 6,195 - 在庫品
HG-65GNBS HG-65GNBS P 3,980 在庫品 在庫品
HG-65MCS HG-65MCS P 7,005 - 在庫品
HG-65MCES HG-65MCES P 12,395 - 在庫品
HG-65PBS HG-65PBS P 5,455 - 15日間
HG-75GNBS HG-75GNBS P 4,105 在庫品 在庫品
HG-75MCS HG-75MCS P 8,435 - 在庫品
