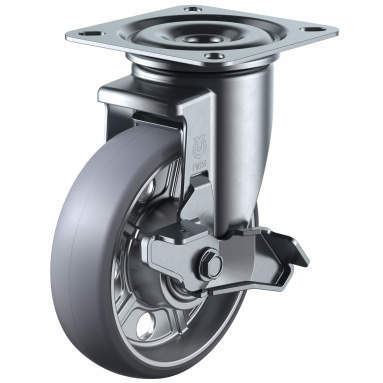

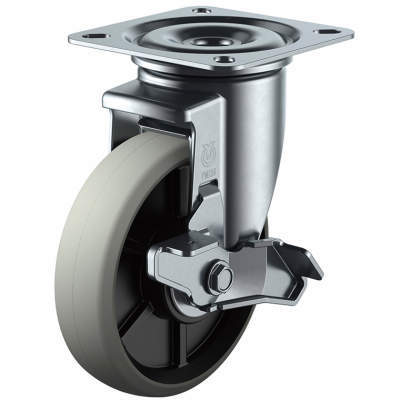

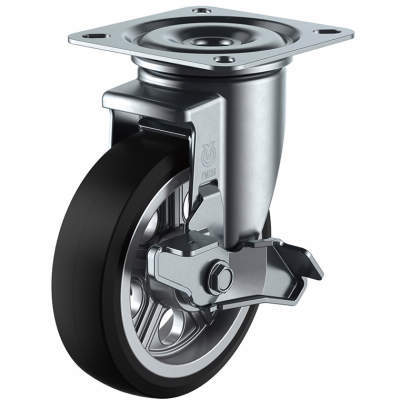

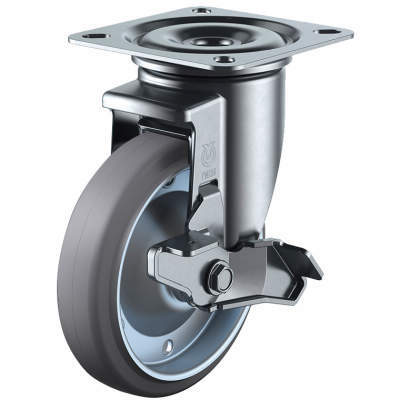

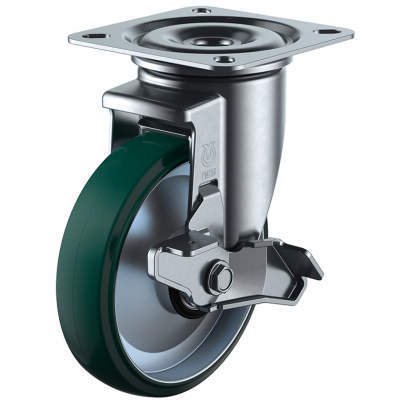

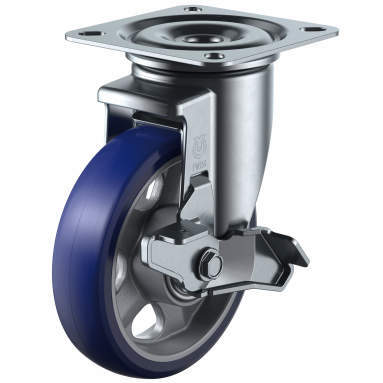

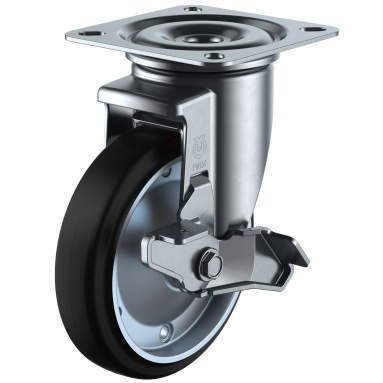

ユーエイキャスター（産業用重荷重）｜自在車（ダブルベアリング） プレート式 PMS-DS型（シングルストッパー付）

PMS-WBDS

  • PMS-WBDS

  • PMS-AWDS

  • PMS-WBDS-G

  • PMS-UWBDS/INJ

  • PMS-GUBDS,BC

  • PMS-APUDS

  • PMS-AUUDS

■産業用重荷重向け（ヘビースター）
・意のままの動きを極める。始動性と耐久性を極めたフラッグシップモデル。

■自在車
・旋回部と車輪が回転するキャスターです。

■プレート式
・取付座がプレート状となっており、ねじやボルトで取付けるタイプのキャスター。

■ダブルベアリング（軸受二段構造タイプ）
・旋回部の軸受を二段にすることで、よりスムーズな旋回が可能な構造です。

■シングルストッパー
・車輪の回転のみをロックするストッパーを示しています。

■三価ユニクロ仕上
・環境対応の皮膜処理（三価クロム化成処理）で、ユニクロは青白い光沢のある色調仕上です。

#キャスター

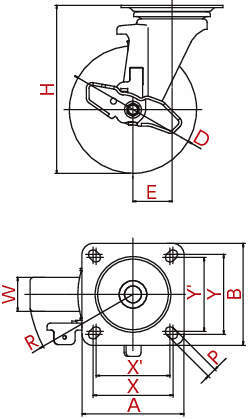

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 5件中 1-5件

  • 表示件数

5件の型式

  • PMS-DS

型式 シリーズ 金具 車輪 許容荷重
(daN)		 車輪径
D
(mm)		 車幅
W
(mm)		 取付高
H
(mm)		 取付座
A×B
(mm)		 取付寸法(mm) 穴径
P
(mm)		 偏心
E
(mm)		 旋回半径
R
(mm)
タイプ ストッパー 取付座 仕上・材質 記号 材質 X×Y X'×Y'
PMS-100APUDS,BC PMS-DS 自在車（ダブルベアリング） シングルストッパー プレート式 三価ユニクロ仕上 APU プレミアムウレタン(B入) 180 100 32 144 95×95 74×74 67×67 11 32 86
PMS-100AUUDS,BC PMS-DS 自在車（ダブルベアリング） シングルストッパー プレート式 三価ユニクロ仕上 AUU アルティメットウレタン(B入) 250 100 32 144 95×95 74×74 67×67 11 32 86
PMS-130APUDS PMS-DS 自在車（ダブルベアリング） シングルストッパー プレート式 三価ユニクロ仕上 APU プレミアムウレタン(B入) 250 130 35 177 110×110 90×90 80×80 11 40 105
PMS-150APUDS PMS-DS 自在車（ダブルベアリング） シングルストッパー プレート式 三価ユニクロ仕上 APU プレミアムウレタン(B入) 300 150 38 198 94×94 94×94 87×87 11 40 115
PMS-150AUUDS PMS-DS 自在車（ダブルベアリング） シングルストッパー プレート式 三価ユニクロ仕上 AUU アルティメットウレタン(B入) 350 150 42 198 94×94 94×94 87×87 11 40 115

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PMS-100APUDS,BC PMS-100APUDS-BC P 7,700 - -
PMS-100AUUDS,BC PMS-100AUUDS-BC P 28,325 - -
PMS-130APUDS PMS-130APUDS P 12,375 - -
PMS-150APUDS PMS-150APUDS P 13,385 - -
PMS-150AUUDS PMS-150AUUDS P 38,500 - -
