ガススプリング|オールガス形 YDG-S

YDG-S

  • YDG-S

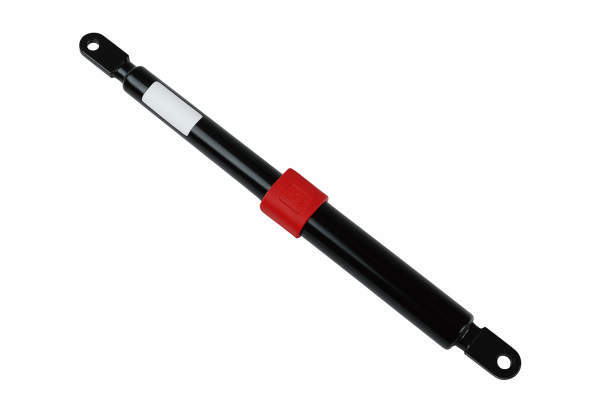

セーフティロック付ガススプリング

・ガススプリングにストッパーを兼ねたピストンロッド保護カバーが付いた製品です。
・カバーについている樹脂部分を押すとガススプリングと同じ動きになります。
・全開時、カバーがズレて、シリンダー端面と干渉する事により反発力以上の力が加わっても、作動しません。

#ガススプリング

CADメーカーTOP

詳細仕様

  • 5件中 1-5件

  • 表示件数

5件の型式

型式 タイプ 使用範囲 シリンダー径 最大長
Lmax
(mm)
最小長
Lmin
(mm)
ストローク
ST
(mm)
ガス反力(N) ロッド径 取付穴
Ft Fc
YDG073250BBS オールガスタイプ ±60° φ22 279 206 73 250 323 10 8.3
YDG100390BBS オールガスタイプ ±60° φ22 364 264 100 390 476 10 8.3
YDG136150BBS オールガスタイプ ±60° φ22 412 276 136 150 194 10 8.3
YDG142280BBS オールガスタイプ ±60° φ22 472 330 142 280 339 10 8.3
YDG243430BBS オールガスタイプ ±60° φ22 627 384 243 430 568 10 8.3

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
YDG073250BBS YDG073250BBS P 4,600 - -
YDG100390BBS YDG100390BBS P 4,600 - -
YDG136150BBS YDG136150BBS P 4,600 - -
YDG142280BBS YDG142280BBS P 4,800 - -
YDG243430BBS YDG243430BBS P 4,800 - -
