ACE Fittings(エースフィティング)|リング式継手 内ネジ・リングジョイント RF

■銅管と機器、または装置を接続するためのリング式の取付側のネジが内ネジタイプのジョイントです
・専用工具を使わずに接続が可能です


■高い気密性を発揮する銅管接続用ジョイント
・リング式継手は真鍮のリング玉が、本体やナットのシート面、外周に高密着
・3.45MPaの使用圧力に対応し、流体漏れの心配がありません
・施工性に優れ、簡単に接続ができます

■優れた気密性を発揮する構造
・リング式はリング玉が本体などに高密着し、優れた気密性を発揮します
様々な取付方法に対応すると共に、様々なサイズをご用意しています

■国内生産に拘り品質を安定化
・国内製品においては、当社独自の厳しい検査により品質管理を徹底しています
・常時社内に在庫を充実させ、迅速に注文対応
・急なご依頼にも柔軟に対応いたします

■高い気密性と耐振動性を発揮
・接続時に高い気密性を発揮し、振動にも耐える設計です
・施工が容易なリング式は銅管をしっかりと固定し、取外も容易
・配管の接続作業を省力化できます

■オーダー品にも柔軟に対応
・一般製品以外に、使用用途に合わせた特注仕様によるオーダー対応製品を製造いたします

#継手

共通仕様

使用圧力 3.45MPa以下
使用温度 -50℃~+150℃
使用流体 水、空気、油、他材質に悪影響の無い物

CADメーカーTOP

詳細仕様

  • 25件中 11-20件

  • 表示件数

25件の型式

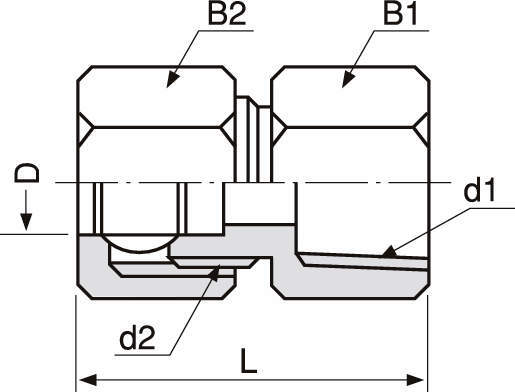

型式 品名 材質 RoSH指令 取付ネジ 適用管外径 寸法(mm 寸法(mm)
d1 φD )B1 B2 d2 L(約)
RF-1303 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 9.53 21 21 PF3/8 38
RF-1304 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 12.7 22 24 PF1/2 42
RF-1306 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 6 21 17 PF1/4 35
RF-1308 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 8 21 17 PF1/4 36
RF-1310 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 10 21 21 PF3/8 38
RF-1312 リング式継手(内ネジ・リングジョイント) C3604 - PT3/8 12 22 24 PF1/2 41
RF-1402 リング式継手(内ネジ・リングジョイント) C3604 - PT1/2 6.35 26 17 PF1/4 37
RF-1403 リング式継手(内ネジ・リングジョイント) C3604 - PT1/2 9.53 26 21 PF3/8 40
RF-1404 リング式継手(内ネジ・リングジョイント) C3604 - PT1/2 12.7 26 24 PF1/2 45
RF-1405 リング式継手(内ネジ・リングジョイント) C3604 - PT1/2 15.88 28 27 PF5/8 46

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
RF-1303 RF-1303 P 820 - 在庫品
RF-1304 RF-1304 P 1,350 - 在庫品
RF-1306 RF-1306 P 1,100 - 在庫品
RF-1308 RF-1308 P 1,100 - 在庫品
RF-1310 RF-1310 P 820 - 在庫品
RF-1312 RF-1312 P 1,350 - 在庫品
RF-1402 RF-1402 P 1,320 - 在庫品
RF-1403 RF-1403 P 1,250 - 在庫品
RF-1404 RF-1404 P 1,350 - 在庫品
RF-1405 RF-1405 P 2,450 - 在庫品
