ACE Fittings(エースフィティング)|ネジ継手 ブッシング NB

■外ネジのサイズアップ、もしくは内ネジのサイズダウンに使用する、径違いの継手です。
■面間を最小限にした変換が可能です。
■3段違いまでの変換が可能です。
■新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。


【ACE Fittings(ネジ継手)の特長】
・配管の取り回しなどに使われるL型・T型や、内ネジと外ネジの接続が可能なエルボなど、あらゆる配管接続に対応するバリエーションをご用意しています。
・精度の高いネジ切り加工により、規格の異なるネジを強固に接続。黄銅製の鍛造品のため耐久性が高く、漏れのリスクを抑えます。
・国内生産に拘り品質を安定化。急な依頼にも柔軟に対応
・有害物質を含まない「RoHS指令」も対応可能
・さまざまな配管接続に使える豊富なバリエーション
・エルボ・チーズは高耐久性の黄銅鍛造品。気密性が高く、優れた施工性を発揮
・オーダー品にも柔軟に対応
・各種調査・帳票類を提出可能

【ネジ継手の用途例】
・さまざまなネジ配管の接続・分岐に効果を発揮。
・異径サイズの配管同士を容易に接続可能
・ネジ継手は、あらゆるネジ配管の接続に対応しています。異径サイズの配管同士を容易に接続できます。

#継手

共通仕様

使用圧力 6.9MPa以下
使用温度 -50℃~+150℃
使用流体 水、空気、油、他材質に悪影響の無い物

CADメーカーTOP

詳細仕様

  • 24件中 11-20件

  • 表示件数

24件の型式

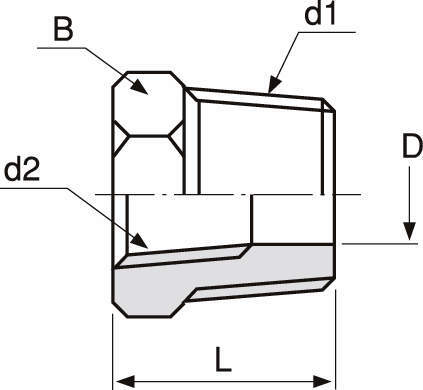

型式 品名 材質 RoSH指令 取付ネジ 寸法(mm)
d1 d2 φD B L
NB-1084 ネジ継手(ブッシング) C3604 - PT1 PT1/2 18 35 32
NB-1086 ネジ継手(ブッシング) C3604 - PT1 PT3/4 23 35 32
NB-1021R ネジ継手(ブッシング) C3604 相当品 PT1/4 PT1/8 8.2 17 16
NB-1031R ネジ継手(ブッシング) C3604 相当品 PT3/8 PT1/8 8.2 19 19
NB-1032R ネジ継手(ブッシング) C3604 相当品 PT3/8 PT1/4 11 19 19
NB-1041R ネジ継手(ブッシング) C3604 相当品 PT1/2 PT1/8 8.2 24 21
NB-1042R ネジ継手(ブッシング) C3604 相当品 PT1/2 PT1/4 11 24 21
NB-1043R ネジ継手(ブッシング) C3604 相当品 PT1/2 PT3/8 14.5 24 21
NB-1062R ネジ継手(ブッシング) C3604 相当品 PT3/4 PT1/4 11 30 25
NB-1063R ネジ継手(ブッシング) C3604 相当品 PT3/4 PT3/8 14.5 30 25

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
NB-1084 NB-1084 P 1,600 在庫品 在庫品
NB-1086 NB-1086 P 1,600 在庫品 在庫品
NB-1021R NB-1021R P 280 - 在庫品
NB-1031R NB-1031R P 360 - 在庫品
NB-1032R NB-1032R P 360 - 在庫品
NB-1041R NB-1041R P 550 - 在庫品
NB-1042R NB-1042R P 520 - 在庫品
NB-1043R NB-1043R P 520 - 在庫品
NB-1062R NB-1062R P 950 - 在庫品
NB-1063R NB-1063R P 950 - 在庫品
