アジャスターボルト｜HARMONIE Aシリーズ（アンカー固定用・強化リブ付受皿） ARV

ARV

ARV
ARV-S

このページをプリント
CADをダウンロード
価格・納期を確認

■アンカー打ち込みタイプ

■平面側部にリブをつけ、台座部分に膨らみを持たせた曲げに強い構造です

■アンカー固定用・強化リブ付き受皿
・アンカーは付属していません

■RoHS10指令対応

: #アジャスター

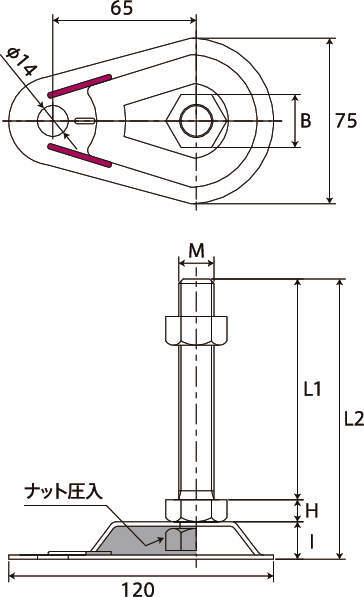

寸法図
カタログ・チラシ
資料
CAD

ARV・ARV-S

一覧を見る

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

35件中 21-30件
表示件数

仕様
価格・納期

35件の型式

型式	シリーズ	タイプ	寸法(mm)						質量 (g)	耐荷重 (kgf)	材質		表面処理
			M(並目)	L1	L2	H	I	B			ボルト・ナット	受皿
			M(並目)	L1	L2	H	I	B			ボルト・ナット	受皿
ARV-12-100S	ARV-S	オールステンレス	M12	100	125	8	17	19	230	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-12-120S	ARV-S	オールステンレス	M12	120	145	8	17	19	240	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-12-125S	ARV-S	オールステンレス	M12	125	150	8	17	19	245	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-12-150S	ARV-S	オールステンレス	M12	150	175	8	17	19	265	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-75S	ARV-S	オールステンレス	M16	75	102	10	17	24	300	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-100S	ARV-S	オールステンレス	M16	100	127	10	17	24	335	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-130S	ARV-S	オールステンレス	M16	130	157	10	17	24	375	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-150S	ARV-S	オールステンレス	M16	150	177	10	17	24	400	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-180S	ARV-S	オールステンレス	M16	180	207	10	17	24	440	500	SUS304相当	SUS304鋼板(2t)	パシペート
ARV-16-200S	ARV-S	オールステンレス	M16	200	227	10	17	24	465	500	SUS304相当	SUS304鋼板(2t)	パシペート

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ARV-12-100S	ARV-12-100S	P	5,740	-	10日間
ARV-12-120S	ARV-12-120S	P	5,770	-	10日間
ARV-12-125S	ARV-12-125S	P	5,990	-	10日間
ARV-12-150S	ARV-12-150S	P	5,990	-	10日間
ARV-16-75S	ARV-16-75S	P	7,520	-	10日間
ARV-16-100S	ARV-16-100S	P	7,520	在庫品	10日間
ARV-16-130S	ARV-16-130S	P	7,690	-	10日間
ARV-16-150S	ARV-16-150S	P	8,440	在庫品	10日間
ARV-16-180S	ARV-16-180S	P	9,440	-	10日間
ARV-16-200S	ARV-16-200S	P	10,200	-	10日間
