ニードルバルブ｜ニードルバルブ（黄銅製・1.96MPa・一般調整用・プロペラナット付） HD-12L・DH-32L

HD-12AL/BL/CL

HD-12AL/BL/CL
HD-12DL/EL/FL
HD-32AL/BL/CL
HD-32AL/BL/CL
HD-32DL/EL/FL
HD-32AL/BL/CL

黄銅製ニードルバルブ勤弁くん

■小型、軽量です。

■バルブの形状はニードルになっておりますので、流量調整容易にできます。

■コンパクトにできていますので、狭いスペースでの配管作業が容易にできます。

■計装用バルブとして計器配管や制御盤に取付けることもできます。

■高圧ガス大臣認定工場の品質管理のもとで大量に製造しておりますので、高品質のものを安価に提供できます。

: #バルブ; #ニードルバルブ

共通仕様

最高使用圧力	1.96MPa
使用温度範囲	・1/8B～3/8B：-20～80℃ ・1/2B～1B：-20～125℃
材質	・ボディ：C3771B ・ステム：C3604B ・ハンドル：ADC12

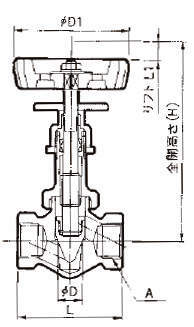

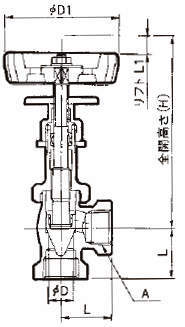

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

12件中 1-10件
表示件数

仕様
価格・納期

12件の型式

型式	仕様	タイプ	形状	最高使用圧力	呼び径 B	オリフィス径 D (mm)	面間距離 L (mm)	管接続部ねじ A	全開高さ H (mm)	リフト L1 (mm)	ハンドル径 D1 (mm)	MAX Cv値	質量 (kg)


DH-12LA-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	1/8B	5.5	38	Rc1/8	60	5	43	0.38	0.16
DH-12LB-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	1/4B	5.5	38	Rc1/4	60	5	43	0.51	0.15
DH-12LC-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	3/8B	7.5	47	Rc3/8	67	7	50	1.0	0.22
DH-12LD-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	1/2B	15	62	Rc1/2	117	11	68	2.8	0.44
DH-12LE-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	3/4B	20	70	Rc3/4	142	14.5	68	4.4	0.65
DH-12LF-R	一般調整用	プロペラナット付ねじ込み式	グローブ	1.96MPa	1B	25	80	Rc1	172	19.5	88	6.7	1.22
DH-32LA-R	一般調整用	プロペラナット付ねじ込み式	アングル	1.96MPa	1/8B	5.5	19	Rc1/8	57	5	43	0.78	0.15
DH-32LB-R	一般調整用	プロペラナット付ねじ込み式	アングル	1.96MPa	1/4B	5.5	19	Rc1/4	57	5	43	0.78	0.14
DH-32LC-R	一般調整用	プロペラナット付ねじ込み式	アングル	1.96MPa	3/8B	7.5	23.5	Rc3/8	62.5	7	50	1.47	0.21
DH-32LD-R	一般調整用	プロペラナット付ねじ込み式	アングル	1.96MPa	1/2B	15	30	Rc1/2	113	11	68	4.5	0.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
DH-12LA-R	DH-12LA-R	P	7,000	-	-
DH-12LB-R	DH-12LB-R	P	7,000	在庫品	-
DH-12LC-R	DH-12LC-R	P	9,200	在庫品	-
DH-12LD-R	DH-12LD-R	P	17,300	在庫品	-
DH-12LE-R	DH-12LE-R	P	31,800	-	-
DH-12LF-R	DH-12LF-R	P	48,900	-	-
DH-32LA-R	DH-32LA-R	P	7,500	-	-
DH-32LB-R	DH-32LB-R	P	7,500	在庫品	-
DH-32LC-R	DH-32LC-R	P	10,200	在庫品	-
DH-32LD-R	DH-32LD-R	P	21,600	-	-
