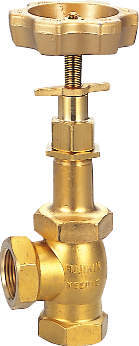

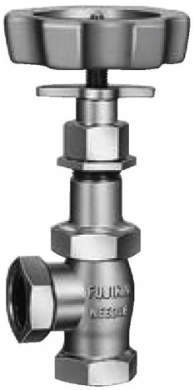

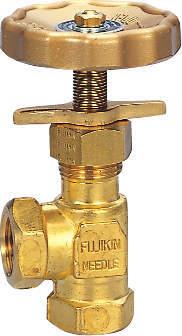

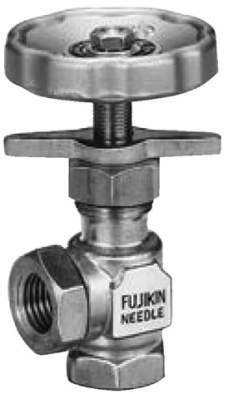

ネジ込み式 グローブ型
ネジ込み式 グローブ型
パワフルロック式 グローブ型
・バルブの形状はニードルになっておりますので、精密で安定性のある流量調整が容易にできます。
・コンパクトな為、狭いスペースでの配管作業が容易にできます。
・酸素禁油処理品です。
・フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。
・ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。(UN-116PBについては、この項は該当いたしません。)
31件の型式
| 型式 | 仕様 | ボディ材質 | タイプ | 形状 | 呼ビ径 |
オリフィス径 (mm) |
ハンドル径 (mm) |
最高使用圧力 (MPa) |
使用流体温度範囲 (℃) |
|---|---|---|---|---|---|---|---|---|---|
| UH-14GD-R | 一般調整用 | SUS304 | ねじ込み式開度指示器付 | グローブ型 | 1/2B | 15 | 68 | 3.92 | -20～＋150 |
| UH-14GE-R | 一般調整用 | SUS304 | ねじ込み式開度指示器付 | グローブ型 | 3/4B | 20 | 68 | 3.92 | -20～＋150 |
| UH-14GF-R | 一般調整用 | SUS304 | ねじ込み式開度指示器付 | グローブ型 | 1B | 25 | 88 | 3.92 | -20～＋150 |
| UH-22D | 一般調整用 | SUS304＋SUSF304 | フランジ式 | グローブ型 | 15A | 15 | 68 | 3.04 | -20～＋150 |
| UH-22E | 一般調整用 | SUS304＋SUSF304 | フランジ式 | グローブ型 | 20A | 20 | 68 | 3.04 | -20～＋150 |
| UH-22F | 一般調整用 | SUS304＋SUSF304 | フランジ式 | グローブ型 | 25A | 25 | 88 | 3.04 | -20～＋150 |
| UE-19LB-R | 微量調整用 | SUSF316 | ねじ込み式ロックナット付 | グローブ型 | 1/4B | 3 | 48 | 9 | -20～＋150 |
| UE-39LB-R | 微量調整用 | SUSF316 | ねじ込み式ロックナット付 | アングル型 | 1/4B | 3 | 48 | 9 | -20～＋150 |
| UE-19PB-R | 微量調整用 | SUSF316 | ねじ込み式パネルナット付 | グローブ型 | 1/4B | 3 | 48 | 9 | -20～＋150 |
| UE-39PB-R | 微量調整用 | SUSF316 | ねじ込み式パネルナット付 | アングル型 | 1/4B | 3 | 48 | 9 | -20～＋150 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UH-14GD-R | UH-14GD-R | P | 106,300 | - | - |
| UH-14GE-R | UH-14GE-R | P | 130,900 | - | - |
| UH-14GF-R | UH-14GF-R | P | 177,600 | - | - |
| UH-22D | UH-22D | P | 117,500 | - | お問合 |
| UH-22E | UH-22E | P | 145,300 | - | お問合 |
| UH-22F | UH-22F | P | 194,200 | - | お問合 |
| UE-19LB-R | UE-19LB-R | P | 61,500 | - | - |
| UE-39LB-R | UE-39LB-R | P | 69,200 | - | - |
| UE-19PB-R | UE-19PB-R | P | 48,300 | - | - |
| UE-39PB-R | UE-39PB-R | P | 56,300 | - | - |
