フジキン
VUWL
VUWL
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
24件の型式
VUWL

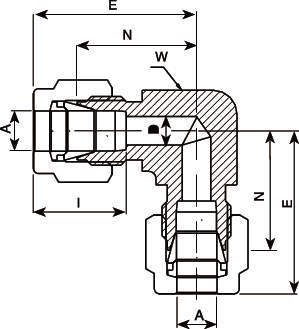

| 型式 | タイプ | 呼び径A | D | W | N | E | I | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||
| VUWL-15.88-V | チューブ（インチサイズ） | 5/8" | 15.87 | 0.5" | 12.7 | 15/16" | 23.8 | 1.1" | 27.9 | 1.5" | 38.1 | 0.96" | 24.4 |
| VUWL-19.05-V | チューブ（インチサイズ） | 3/4" | 19.05 | 0.62" | 15.8 | 1・1/16" | 27 | 1.17" | 29.7 | 1.57" | 39.8 | 0.96" | 24.4 |
| VUWL-22.22-V | チューブ（インチサイズ） | 7/8" | 22.22 | 0.72" | 18.3 | 1・3/8" | 34.9 | 1.36" | 34.5 | 1.76" | 44.6 | 1.02" | 25.9 |
| VUWL-25.4-V | チューブ（インチサイズ） | 1" | 25.4 | 0.88" | 22.3 | 1・3/8" | 34.9 | 1.45" | 36.8 | 1.93" | 49 | 1.23" | 31.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWL-15.88-V | VUWL-15.88-V | P | 4,820 | - | - |
| VUWL-19.05-V | VUWL-19.05-V | P | 7,590 | 在庫品 | - |
| VUWL-22.22-V | VUWL-22.22-V | P | 11,700 | - | - |
| VUWL-25.4-V | VUWL-25.4-V | P | 14,500 | 在庫品 | - |
