VUWH-□F
VUWH-□F
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
38件の型式
VUWH-□F-FJT

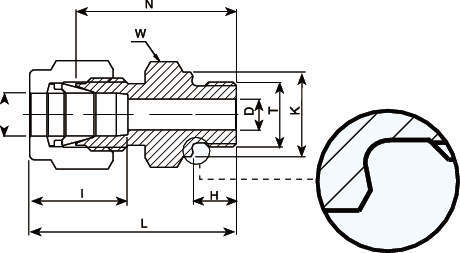

| 型式 | タイプ | 呼び径A | T | D | K | W | N | H | L | I | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWH-6.35AF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1/4" | 6.35 | G1/8A | 0.16" | 4 | 0.54" | 13.8 | 9/16" | 14.3 | 0.98" | 24.9 | 0.28" | 7.1 | 1.27" | 32.3 | 0.6" | 15.2 |
| VUWH-6.35BF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1/4" | 6.35 | G1/4A | 0.19" | 4.8 | 0.71" | 18 | 3/4" | 19.1 | 1.19" | 30.2 | 0.44" | 11.2 | 1.48" | 37.6 | 0.6" | 15.2 |
| VUWH-12.7BF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1/2" | 12.7 | G1/4A | 0.23" | 5.9 | 0.71" | 18 | 13/16" | 20.6 | 1.28" | 32.5 | 0.44" | 11.2 | 1.68" | 42.6 | 0.9" | 22.9 |
| VUWH-12.7CF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1/2" | 12.7 | G3/8A | 0.31" | 7.9 | 0.86" | 21.8 | 7/8" | 22.2 | 1.3" | 33 | 0.44" | 11.2 | 1.7" | 43.1 | 0.9" | 22.9 |
| VUWH-12.7DF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1/2" | 12.7 | G1/2A | 0.41" | 10.4 | 1.02" | 26 | 1・1/16" | 27 | 1.53" | 38.9 | 0.56" | 14.2 | 1.93" | 49 | 0.9" | 22.9 |
| VUWH-19.05DF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 3/4" | 19.05 | G1/2A | 0.47" | 11.9 | 1.02" | 26 | 1・1/16" | 27 | 1.52" | 38.6 | 0.56" | 14.2 | 1.92" | 48.7 | 0.96" | 24.4 |
| VUWH-19.05EF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 3/4" | 19.05 | G3/4A | 0.62" | 15.8 | 1.26" | 32 | 1・3/8" | 34.9 | 1.68" | 42.7 | 0.62" | 15.7 | 2.08" | 52.8 | 0.96" | 24.4 |
| VUWH-25.4FF-FJT-V | チューブ（インチサイズ）とISO平行おねじ | 1" | 25.4 | G1A | 0.78" | 19.8 | 1.54" | 39 | 1・5/8" | 41.3 | 1.88" | 47.8 | 0.72" | 18.3 | 2.36" | 60 | 1.23" | 31.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-6.35AF-FJT-V | VUWH-6.35AF-FJT-V | P | 1,510 | - | - |
| VUWH-6.35BF-FJT-V | VUWH-6.35BF-FJT-V | P | 1,600 | - | - |
| VUWH-12.7BF-FJT-V | VUWH-12.7BF-FJT-V | P | 3,500 | - | - |
| VUWH-12.7CF-FJT-V | VUWH-12.7CF-FJT-V | P | 3,340 | - | - |
| VUWH-12.7DF-FJT-V | VUWH-12.7DF-FJT-V | P | 3,690 | - | - |
| VUWH-19.05DF-FJT-V | VUWH-19.05DF-FJT-V | P | 5,250 | - | - |
| VUWH-19.05EF-FJT-V | VUWH-19.05EF-FJT-V | P | 5,500 | - | - |
| VUWH-25.4FF-FJT-V | VUWH-25.4FF-FJT-V | P | 9,780 | - | - |
