VUW-GA
VUW-GA
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
43件の型式
VUW-GA-□

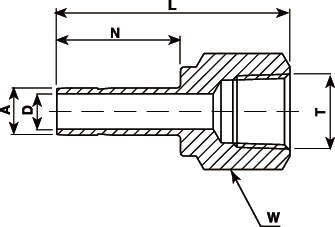

| 型式 | タイプ | 呼び径A | T | D | W | N | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUW-GA-3A-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 3 | Rc1/8 | - | 2.1 | - | 14 | - | 13.5 | - | 31.5 |
| VUW-GA-3B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 3 | Rc1/4 | - | 2.1 | - | 19 | - | 13.5 | - | 35.3 |
| VUW-GA-4B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 4 | Rc1/4 | - | 2.2 | - | 19 | - | 14.2 | - | 35 |
| VUW-GA-6A-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc1/8 | - | 4 | - | 14 | - | 15.7 | - | 32.5 |
| VUW-GA-6B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc1/4 | - | 4 | - | 19 | - | 15.7 | - | 37.1 |
| VUW-GA-6C-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc3/8 | - | 4 | - | 22 | - | 15.7 | - | 39.6 |
| VUW-GA-6D-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc1/2 | - | 4 | - | 27 | - | 15.7 | - | 45.5 |
| VUW-GA-8A-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 8 | Rc1/8 | - | 5.6 | - | 14 | - | 16.8 | - | 34.3 |
| VUW-GA-8B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 8 | Rc1/4 | - | 5.6 | - | 19 | - | 16.8 | - | 37.6 |
| VUW-GA-8C-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 8 | Rc3/8 | - | 5.6 | - | 22 | - | 16.8 | - | 40 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUW-GA-3A-V | VUW-GA-3A-V | P | 1,070 | - | - |
| VUW-GA-3B-V | VUW-GA-3B-V | P | 1,150 | - | - |
| VUW-GA-4B-V | VUW-GA-4B-V | P | 1,340 | - | - |
| VUW-GA-6A-V | VUW-GA-6A-V | P | 1,060 | - | - |
| VUW-GA-6B-V | VUW-GA-6B-V | P | 1,300 | 在庫品 | - |
| VUW-GA-6C-V | VUW-GA-6C-V | P | 1,010 | - | - |
| VUW-GA-6D-V | VUW-GA-6D-V | P | 1,580 | - | - |
| VUW-GA-8A-V | VUW-GA-8A-V | P | 1,160 | - | - |
| VUW-GA-8B-V | VUW-GA-8B-V | P | 1,270 | - | - |
| VUW-GA-8C-V | VUW-GA-8C-V | P | 1,180 | - | - |
